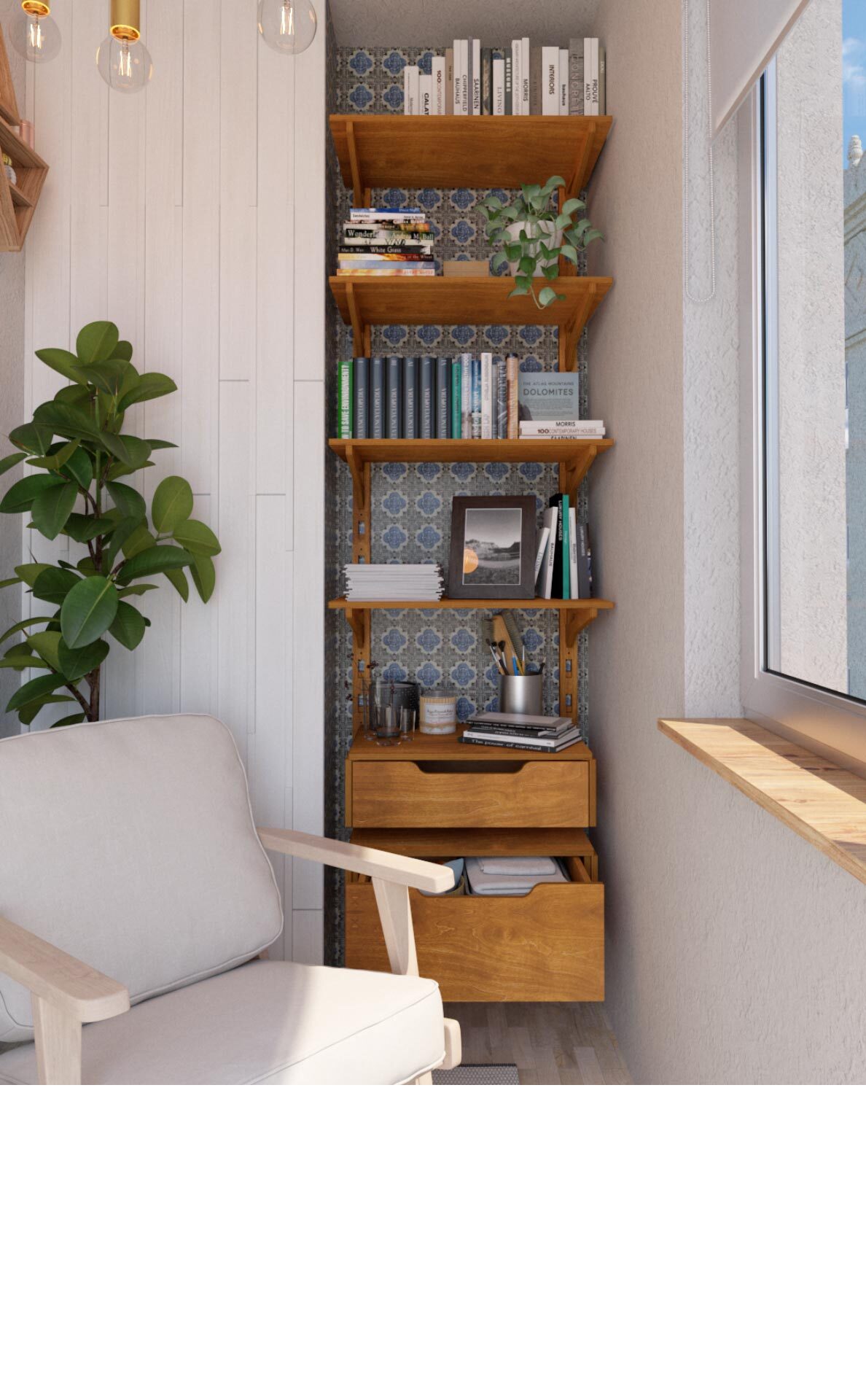

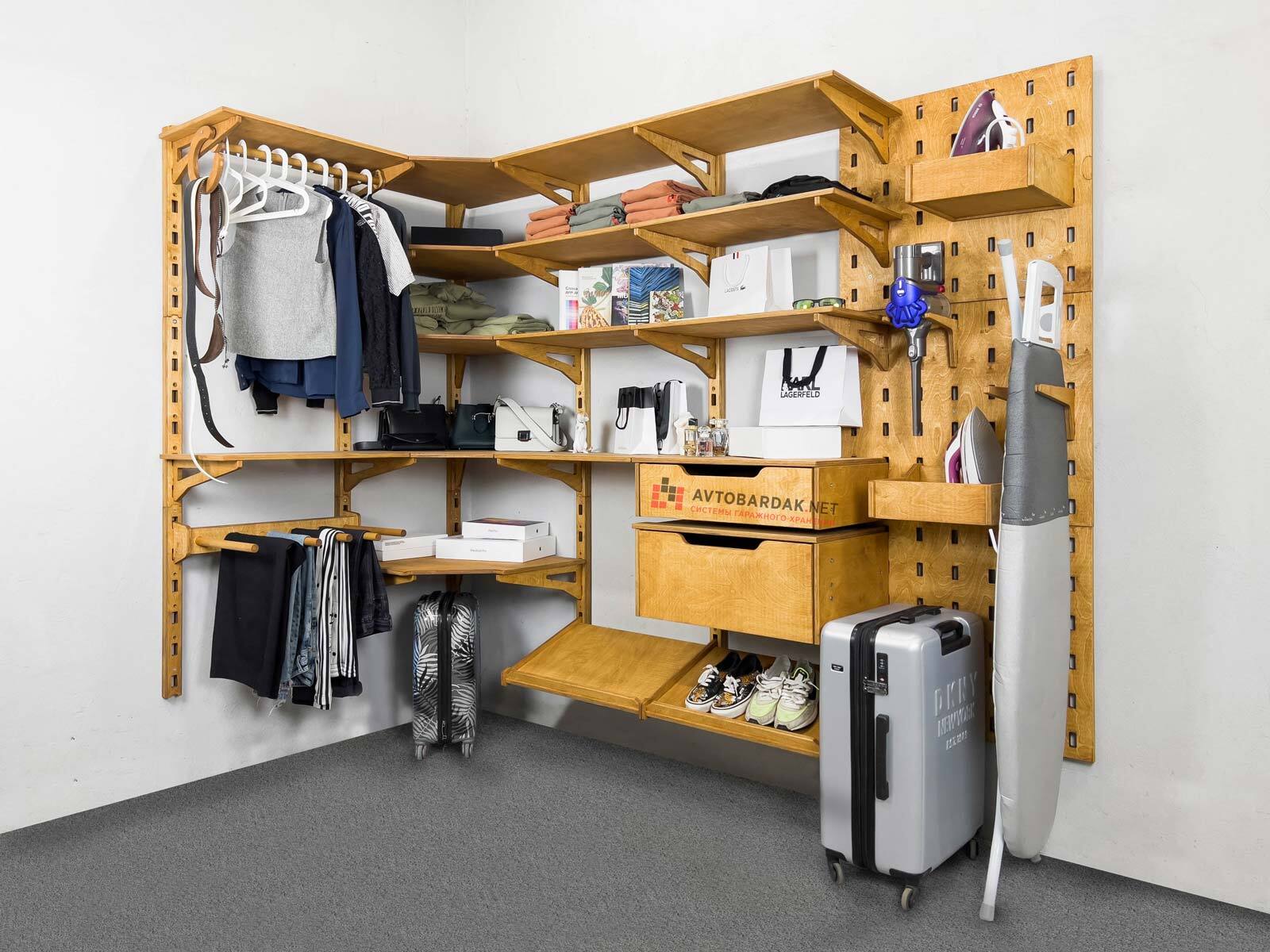

Деревянная система WoodySystem модульный конструктор, лего для взрослых. Все компоненты системы (полки, ящики, шкафы, крюки) очень легко менять местами, перевешивать под новые потребности. Функционально система идеально зарекомендовала себя в кладовках и гаражах, в прихожих, в детских комнатах.

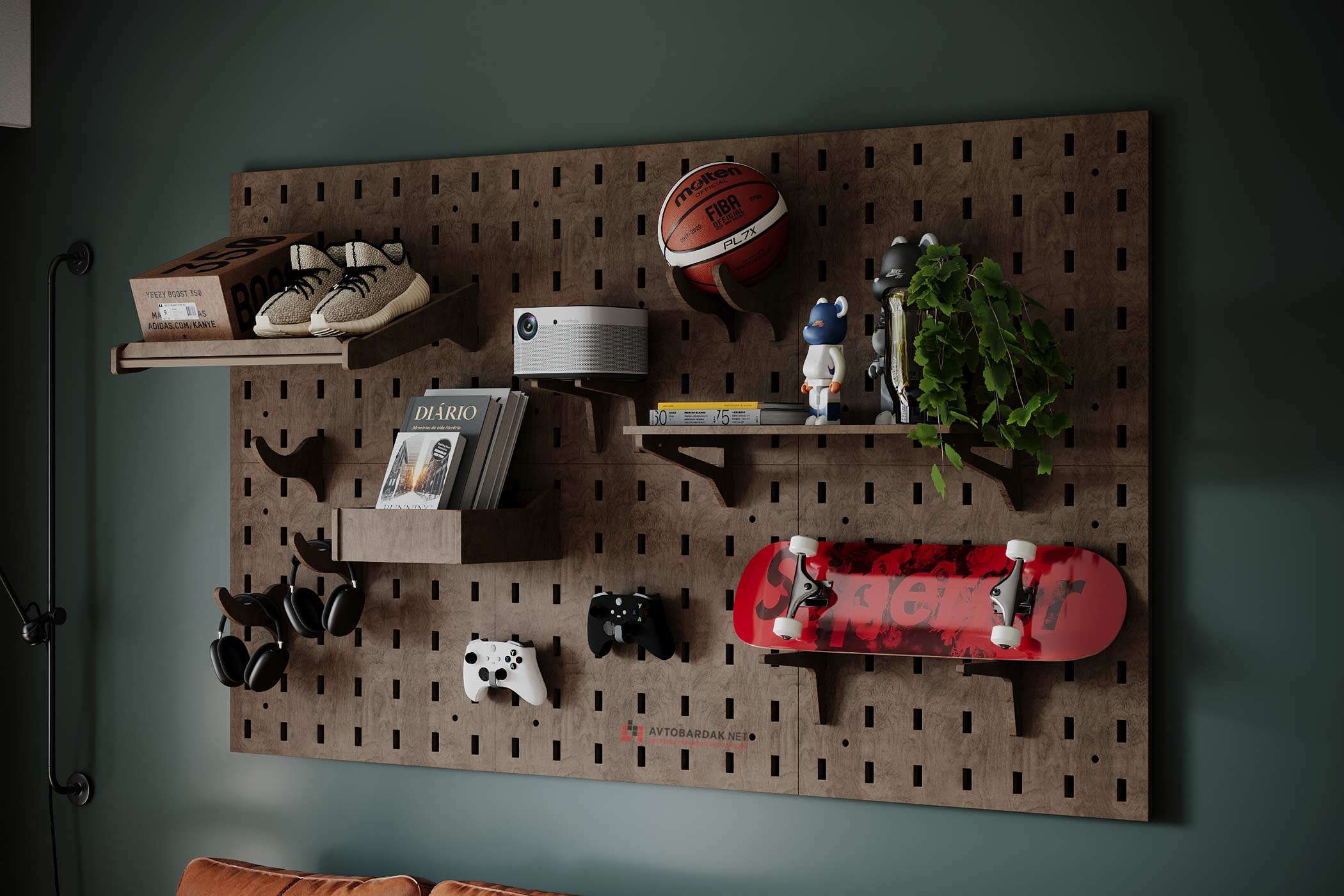

Основа системы – каркас из вертикальных направляющих или специальных панелей (пегбордов) остальные элементы системы специальными зацепами подвешиваются за перфорацию каркаса.

Компоненты системы: полки, выдвижные ящики, шкафы с дверками, простые ящики, деревянные и металлические крюки, элементы гардеробных (брючницы, полки для обуви, перекладины под полку для плечиков.

Чтобы компоненты одновременно надежно фиксировались на каркасе и легко снимались, мы используем систему стыковки сразу в двух плоскостях "шип - паз" в кронштейнах и полках и "папа-мама" между полками. Приглашаем в наш шоу-рум в Москве на Ленинской Слободе, чтобы вживую все увидеть и пощупать!

Материалы и цвета. Система изготавливается из влагостойкой березовой фанеры высшего сорта (мы не используем никакого ДСП и ЛДСП) марки ФК - фанера с экологичным клеевым составом, предназначенная для использования в жилых помещениях) с покрытием маслом Варатан (США, параллельный импорт из Турции).

Система хранения впишется в любой интерьер, у нас есть несколько вариантов расцветки. Два базовых цвета всегда в наличии: орех и золотой махагон, а под заказ мы сможем покрасить в любой цвет из палитры: весенний дуб, синий, шалфей, выбеленное дерево или серый.

Обратите внимание, что в течение двух дней после монтажа возможно будет присутствовать не сильный запах масла, но через два дня запах полностью уходит.

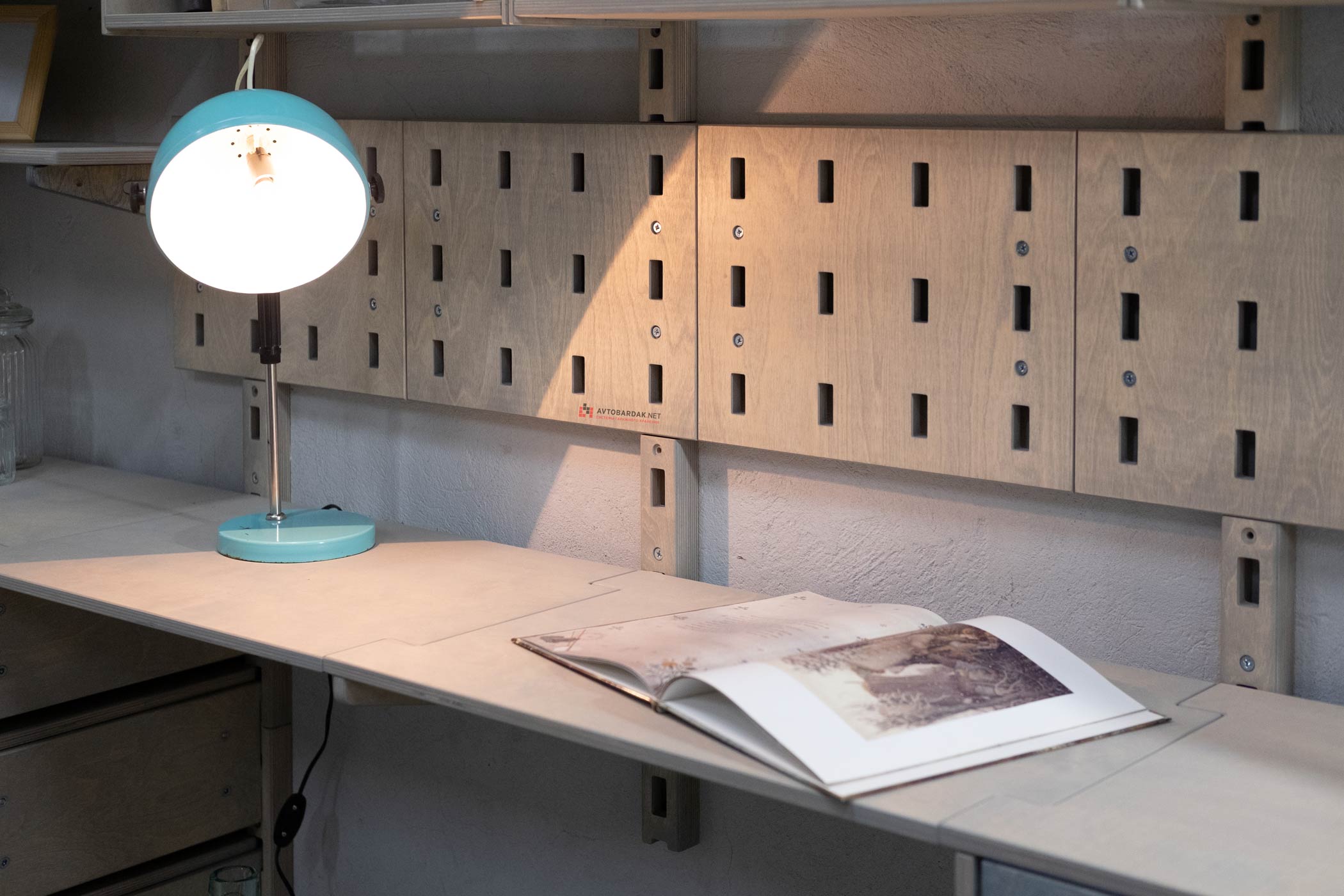

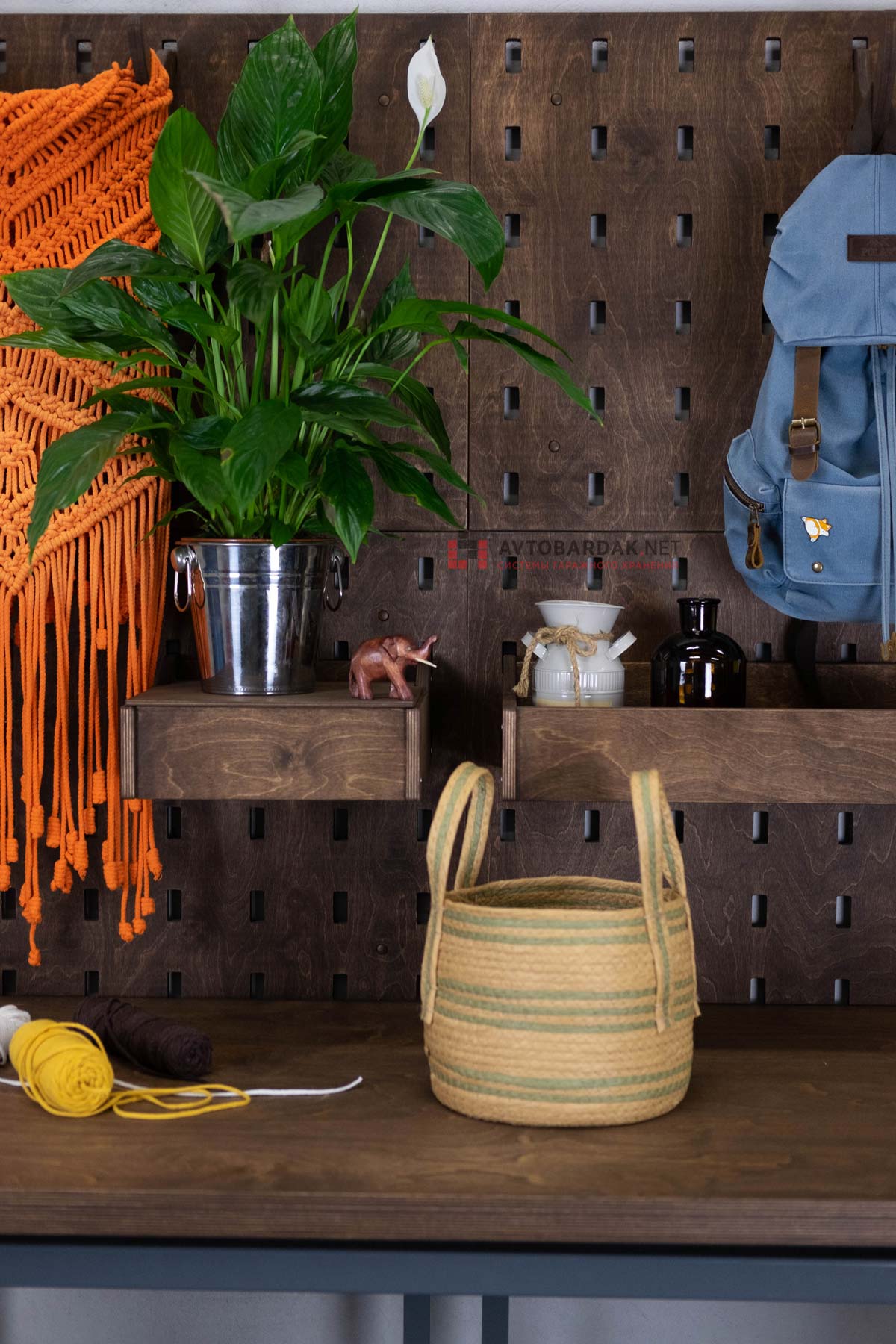

Каркас деревянной системы состоит из пегбордов и/или вертикальных направляющих. Посмотрите схему 1 – шаг перфорации на пегбордах по горизонтали и вертикали – 100 мм.  Соответственно стыковать несколько пегбордов можно вплотную друг к другу или, выдерживая зазор между центрами перфорационных отверстий кратно 100 мм. Расстояния двумя вертикальными направляющими по горизонтали - строго 600 мм (между центрами вертикальных) – это расстояние для подвеса основных компонентов системы:  полок, выдвижных ящиков, перекладин под полку, брючниц и др. компонентов. 600 мм – это расстояние между центрами крайних перфораций на пегборде. Толщина/отсуп от стены у вертикальных направляющих и пегбордов одинакова, поэтому возможно подвешивать элементы системы хранения между пегбордом и направляющей.

Полки и кронштейны:

• Стандартные полки
• Угловые полки

Два варианта глубины полок: 300 и 400 мм. Устанавливаются на кронштейны соответствующей глубины. Схема следующая: на настенный каркас устанавливаются кронштейны, на кронштейны устанавливаются полки. Каждая полка лежит на двух кронштейнах, но на стыке полок используется только один кронштейн.

Фиксация полок. Полки на кронштейнах фиксируются соединениями "шип-паз", по два шипа на каждый кронштейн, в дополнении к этому, каждая полка входит шипом в перфорацию вертикальной направляющей или пегборда. Если ряд полок, то каждая полка стыкуется со следующей пазом "Папа-мама". Таким образом полки зафиксированы от непроизвольного движения вправо и влево, вперед и назад. Но так как полки быстросъемные, их легко переставлять, нет фиксации от непроизвольного движения снизу вверх. Просим вас быть внимательными.  При правильном креплении каркаса к стене гарантированная нагрузка на каждую полку 150 кг (проверенная нами нагрузка).

Особенности угловой полки. В комплектацию входит кронштейн - упор, который устанавливается под полку в самом углу на вертикальную направляющую или на пегборд.

Длина полки или ряда полок. Расстояние между кронштейнами, на которых лежат полки – 600 мм. Чтобы посчитать общую длину полки или ряда полок, необходимо умножить 600 мм на количество полок в ряду и прибавить 100 мм. Например, длина одной полки – 700 мм (100 + 600), длина ряда из 3-х полок – 1900 мм (100 + 3х600). Под стандартные полки любой глубины можно установить перекладины или интересные крюки - серьги (для навески галстуков, ремней и других предметов). Полку глубиной 400 мм можно состыковать с выдвижным ящиком.

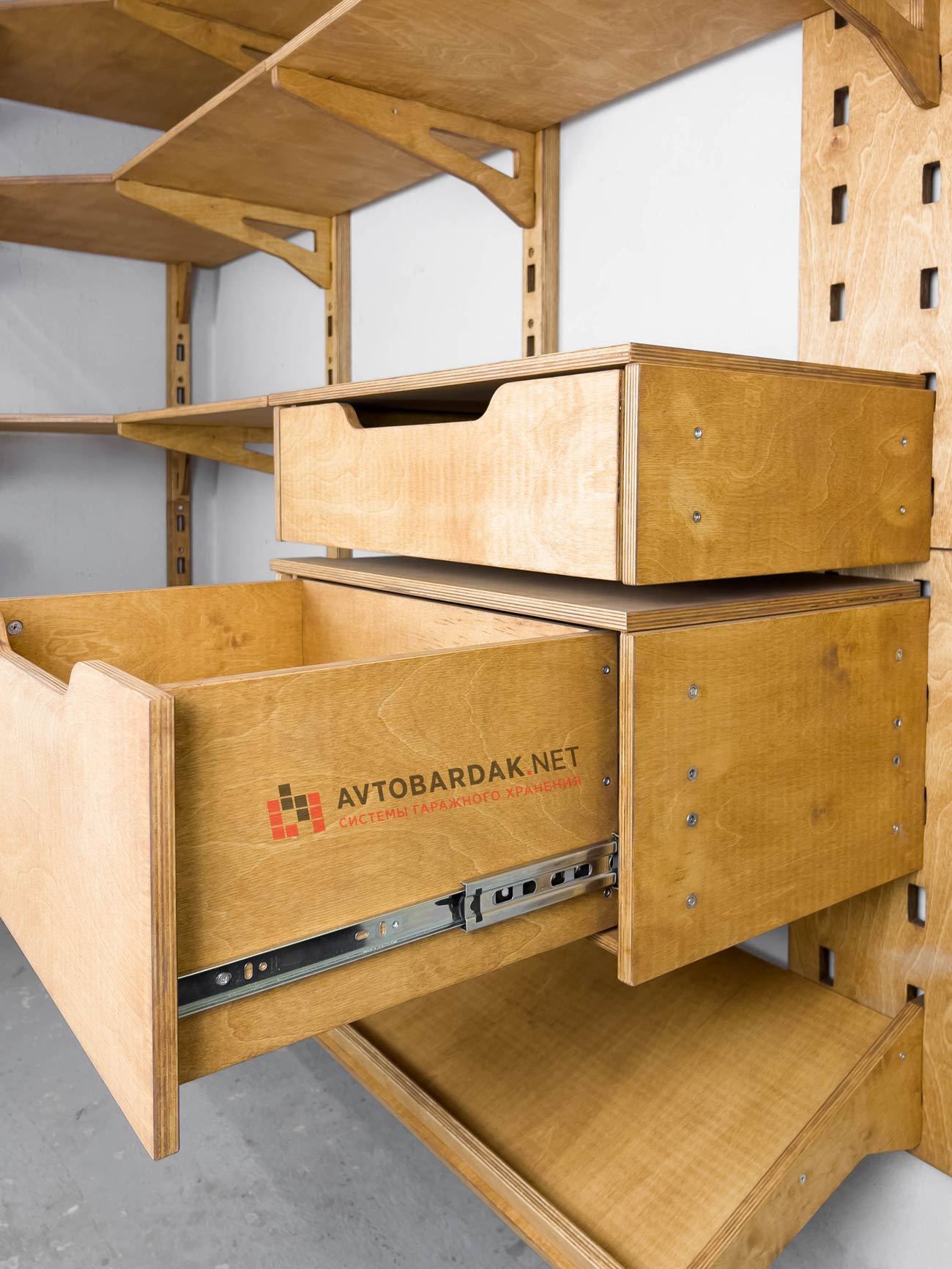

Выдвижные ящики

Один из самых технологичных элементов системы – выдвижной ящик.

Состоит из внешнего корпуса, внутреннего ящика, фасадов, выдвижных механизмов. Поставляется в разборном виде, инструкция прилагается, крепеж входит в комплектацию (эксцентрики, конферматы, саморезы, винты).

Отдельно вы можете заказать услугу как по сборке отдельно ящика, так и по монтажу всей системы (но при отправке транспортными компаниями, мы рекомендуем выбирать доставку в разобранном виде).

Далее нам необходимо встроить выдвижной ящик в общую систему. Для этого используем кронштейны – стенки (приобретаются отдельно) и обычные полки, которые устанавливаются поверх ящика в виде его "крышки". Кронштейны – стенки крепятся к корпусу ящика на винтах. Если у нас один ящик, крепим кронштейны – стенки с двух сторон (они симметричные). Если нужно продлить горизонтальный ряд дополнительным выдвижным ящиком, то на стыке между ними используем один кронштейн – стенку (см. инструкцию по креплению корпуса к кронштейнам стенкам.

У нас два варианта ящика по высоте – малый (на 2 зацепа) и большой (на три зацепа). Для стыковки двух ящиков разной высоты, на стыке используем кронштейн – стенку бОльшего размера.

Выдвижные механизмы: используем шариковые направляющие со 100 % выдвижением, с высотой профиля HS 45mm и длиной механизма с сложенном виде 35 мм.

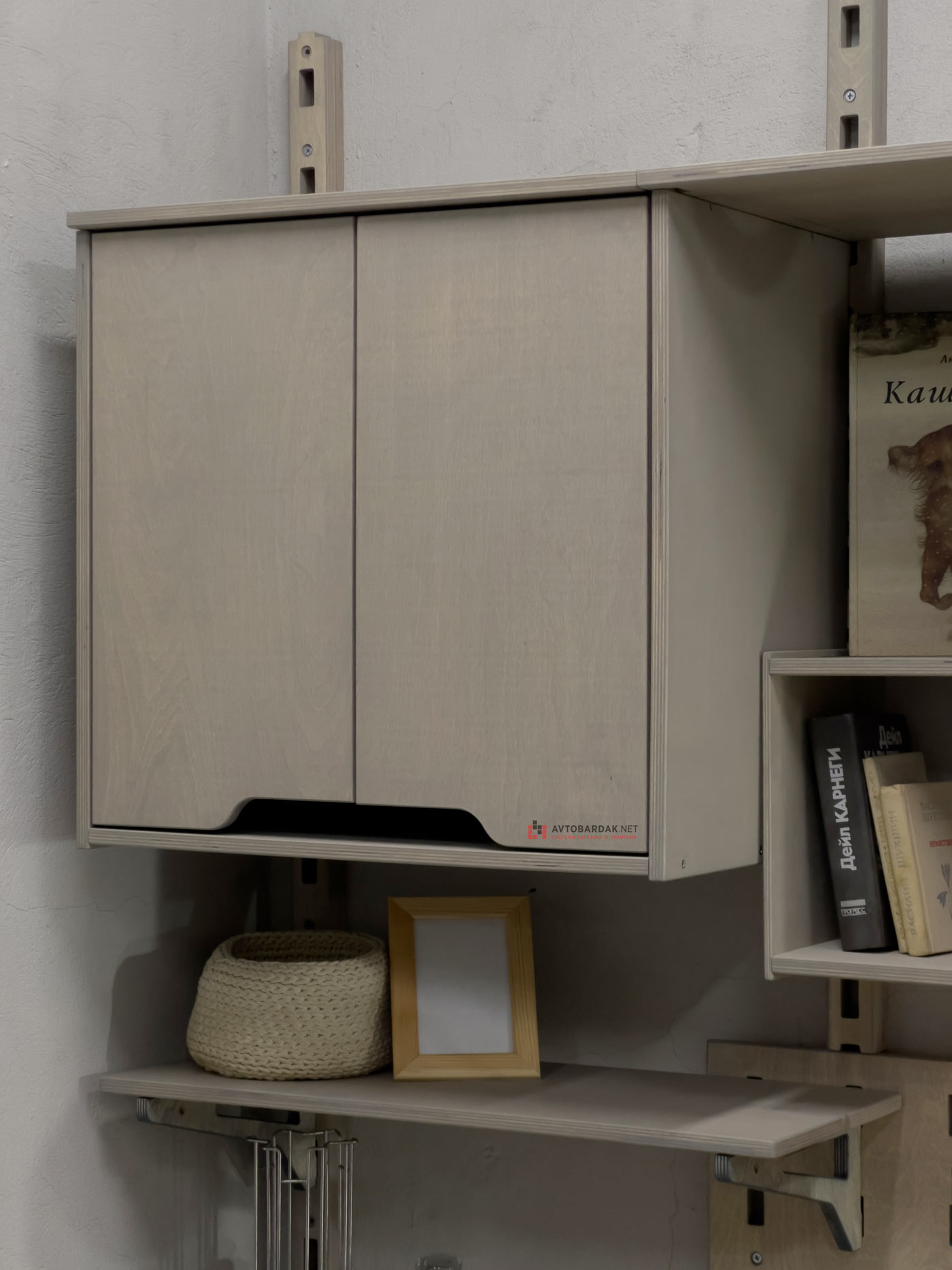

Шкаф с дверками

600 х 600 мм, глубиной 400 мм. Комплектуется двумя полками, остальные можно докупить.

Вырез ручки на дверках можно размещать как сверху, так и снизу - просто просто переверните дверки на 180 градусов.

По технологии сборки шкаф аналогичен выдвижному ящику. Сначала собираем корпус, потом крепим корпус на стенки-кронштейны. Стыковать шкаф можно со шкафом, с двумя большими выдвижными ящиками или с тремя маленькими.

В верхней части шкафа устанавливается обычная полка.

Деревянные и металлические крючки

Несколько вариантов металлических крючков разной формы для вертикальных направляющих или на пегбордов:  изогнутые, прямые, открытые.

Металлические крючки можно также крепить за любой компонент системы с толщиной фанеры более 12 мм, например за стенки простого ящика, за внутреннюю часть кронштейна.

Деревянные крючки: прямые простые, изогнутые, для лыж, велосипедов, триммеров и др.

Остальные компоненты системы

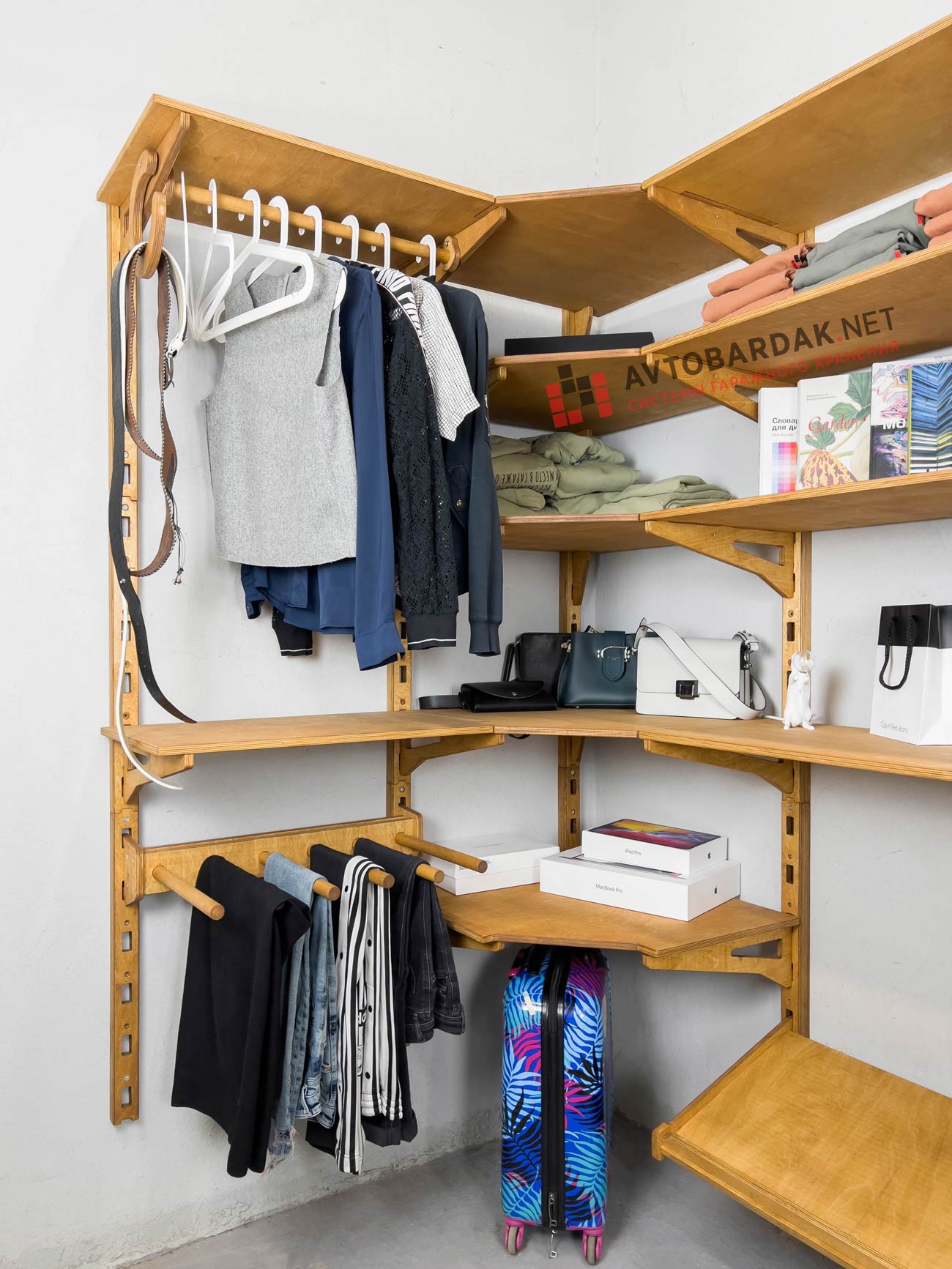

Помимо полок и выдвижных ящиков деревянную гардеробную можно составить из следующих элементов:
1) Брючница
2) Перекладина для хранения одежды
3) Полка для обуви
4) Крюк-серьга для подвеса ремней или сумок
5) Ящики с крышками или без.
6) Разнообразные крюки: универсальные, для велосипедов, лыж и другого спортивного инвентаря. Скоро в ассортименте новые крюки для хранения инструментов.

Все эти элементы модульные: их можно крепить на любом необходимом уровне, перемещать в зависимости от задач. Также вы не ограничены в количестве используемых элементов. Если у вас в семье много обуви - вы можете установить именно то число полок для обуви, которое требуется. Также и с перекладиной для одежды и с крюками. Вы формируете уникальную гардеробную, которая отвечает только вашим запросам.

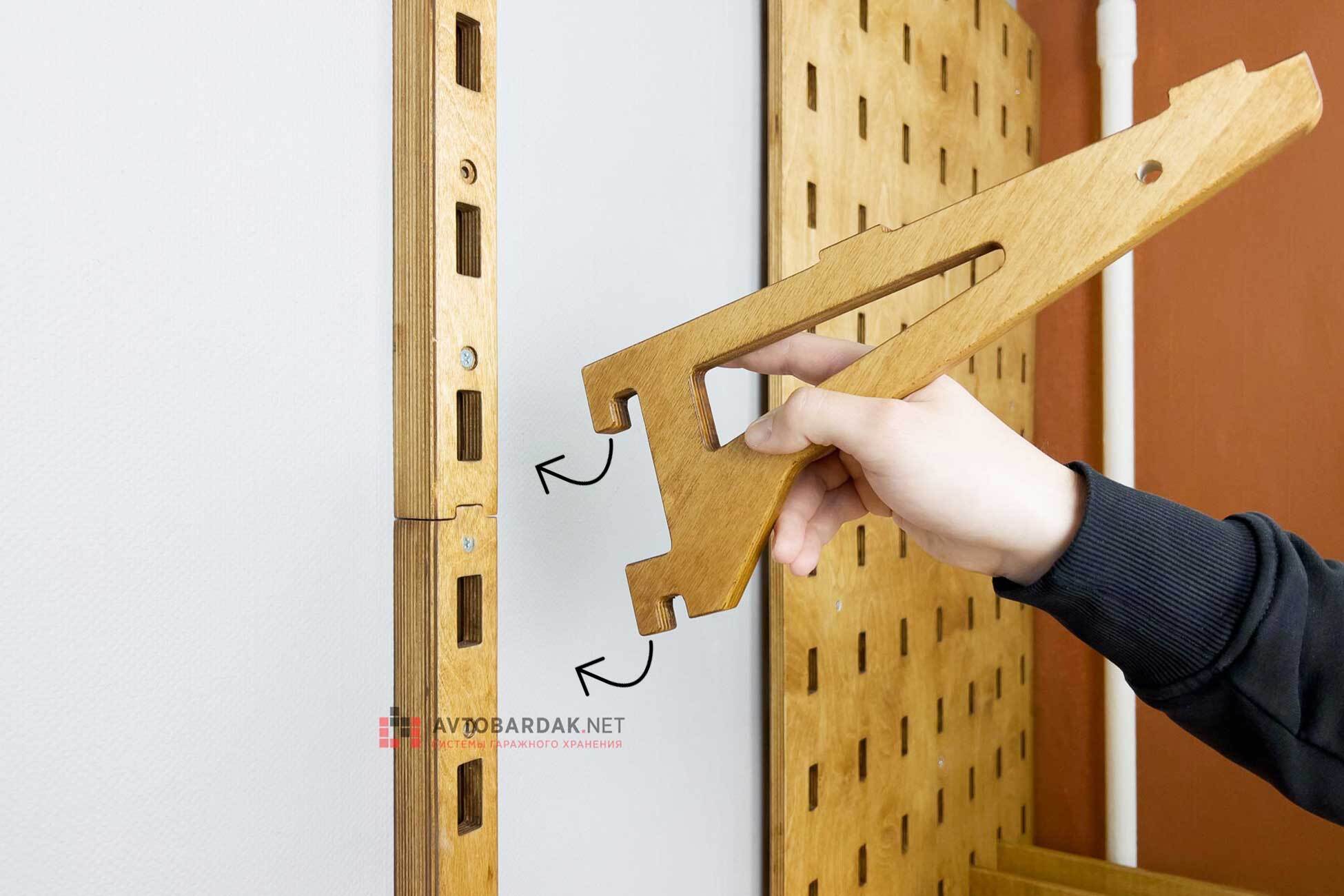

1. Кронштейн в пегборд или в направляющую

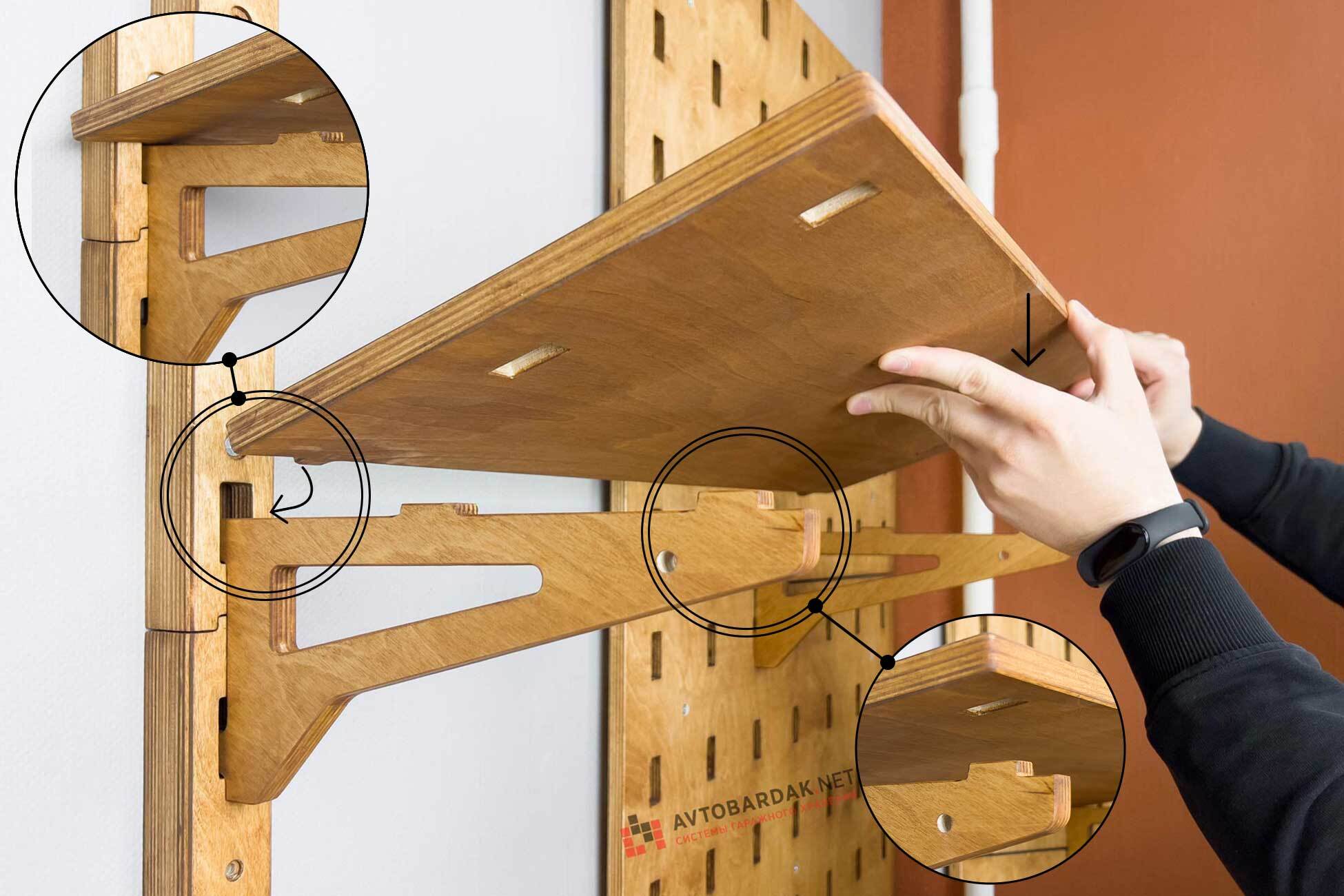

2. Устанавливаем простую полку

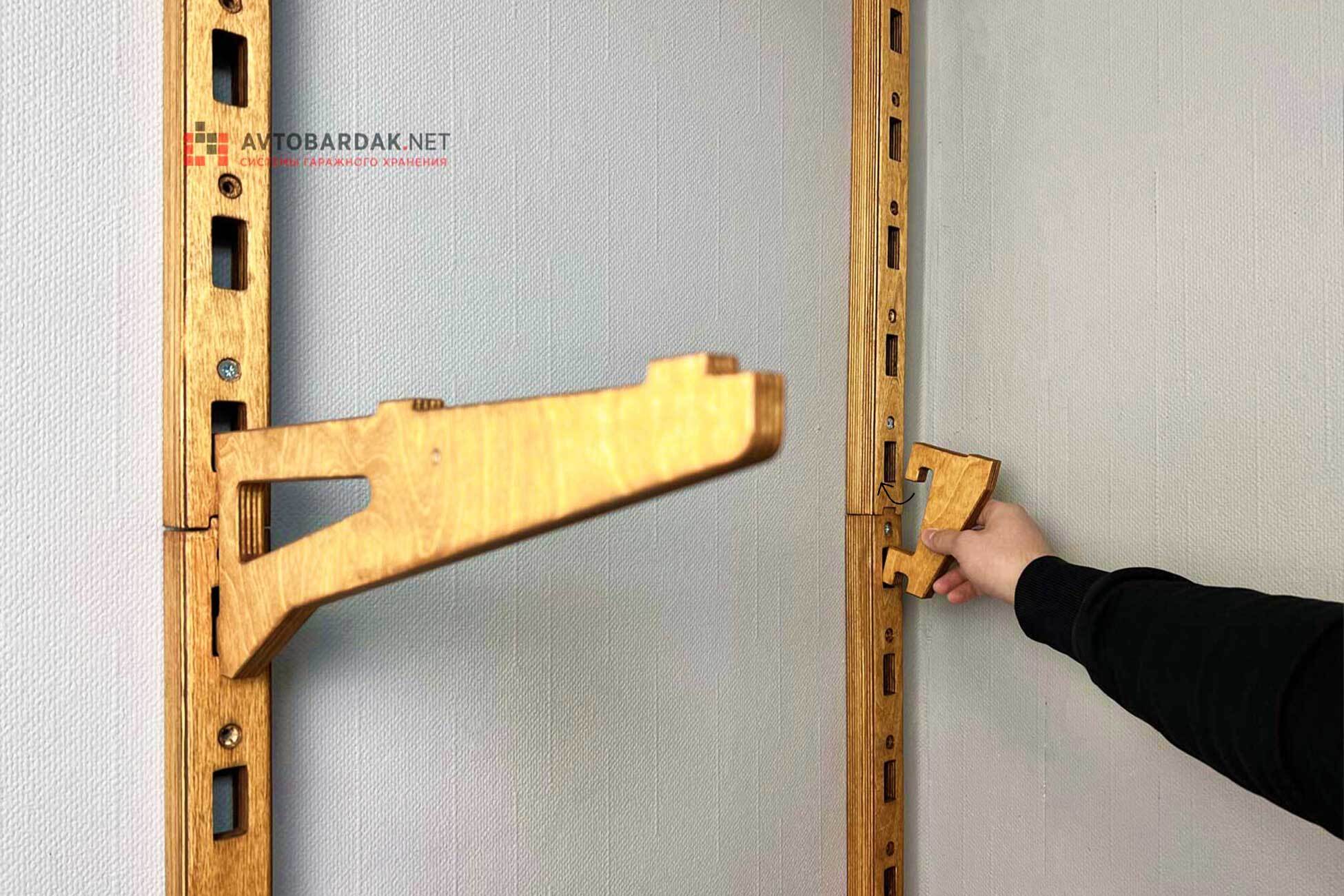

3. Или угловую полку: а) Устанавливаем упор

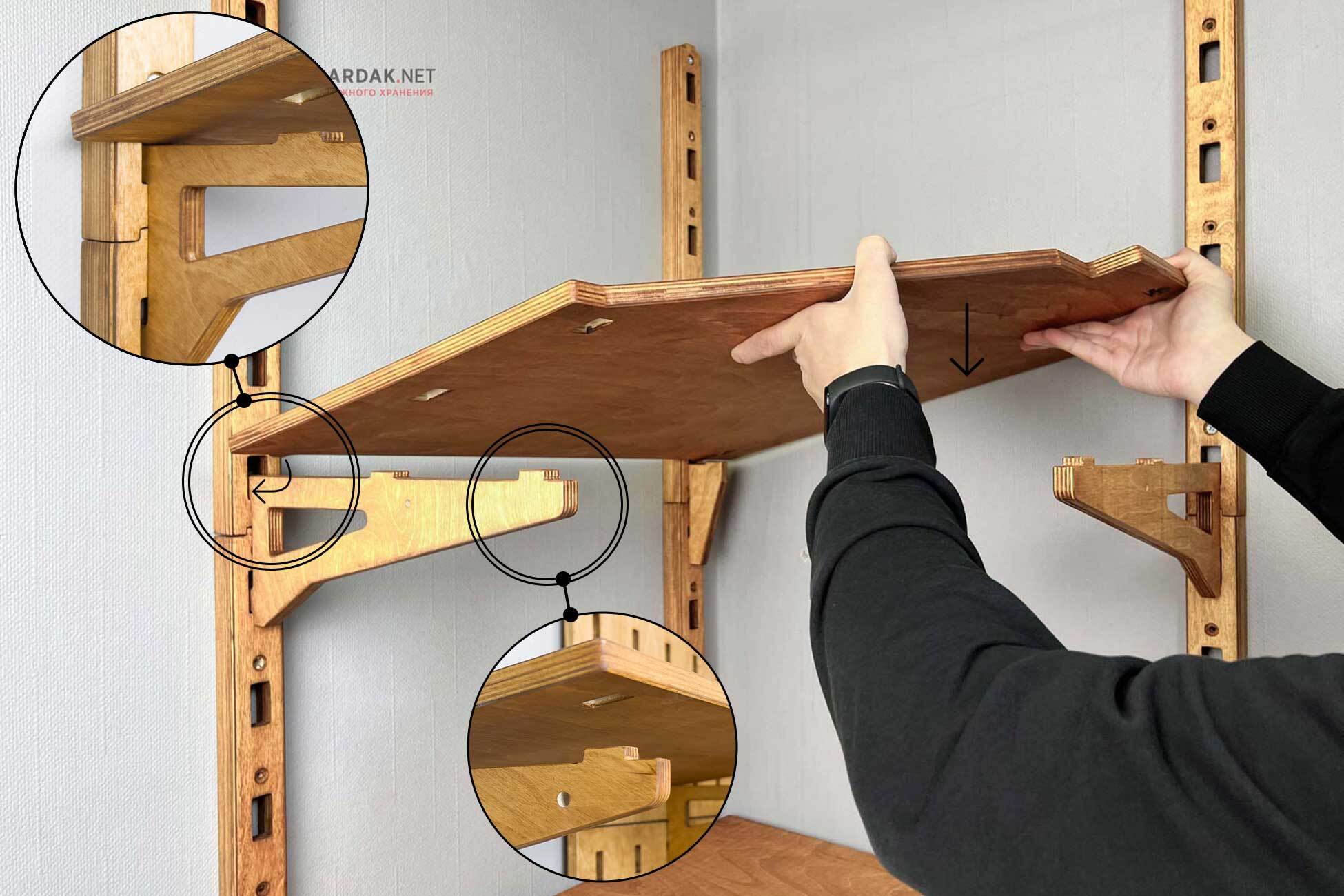

б) Устанавливаем угловую полку на кронштейны и упор

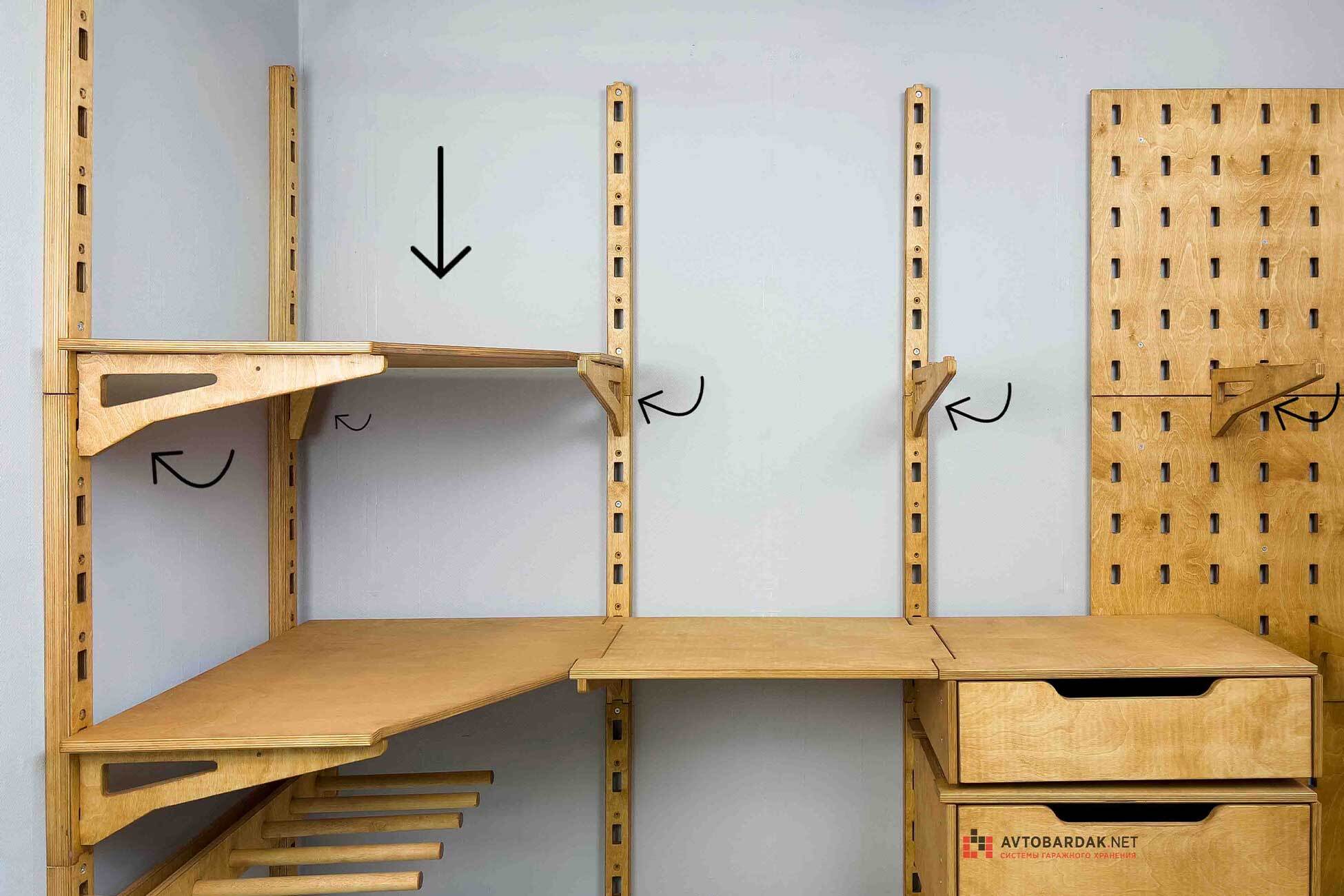

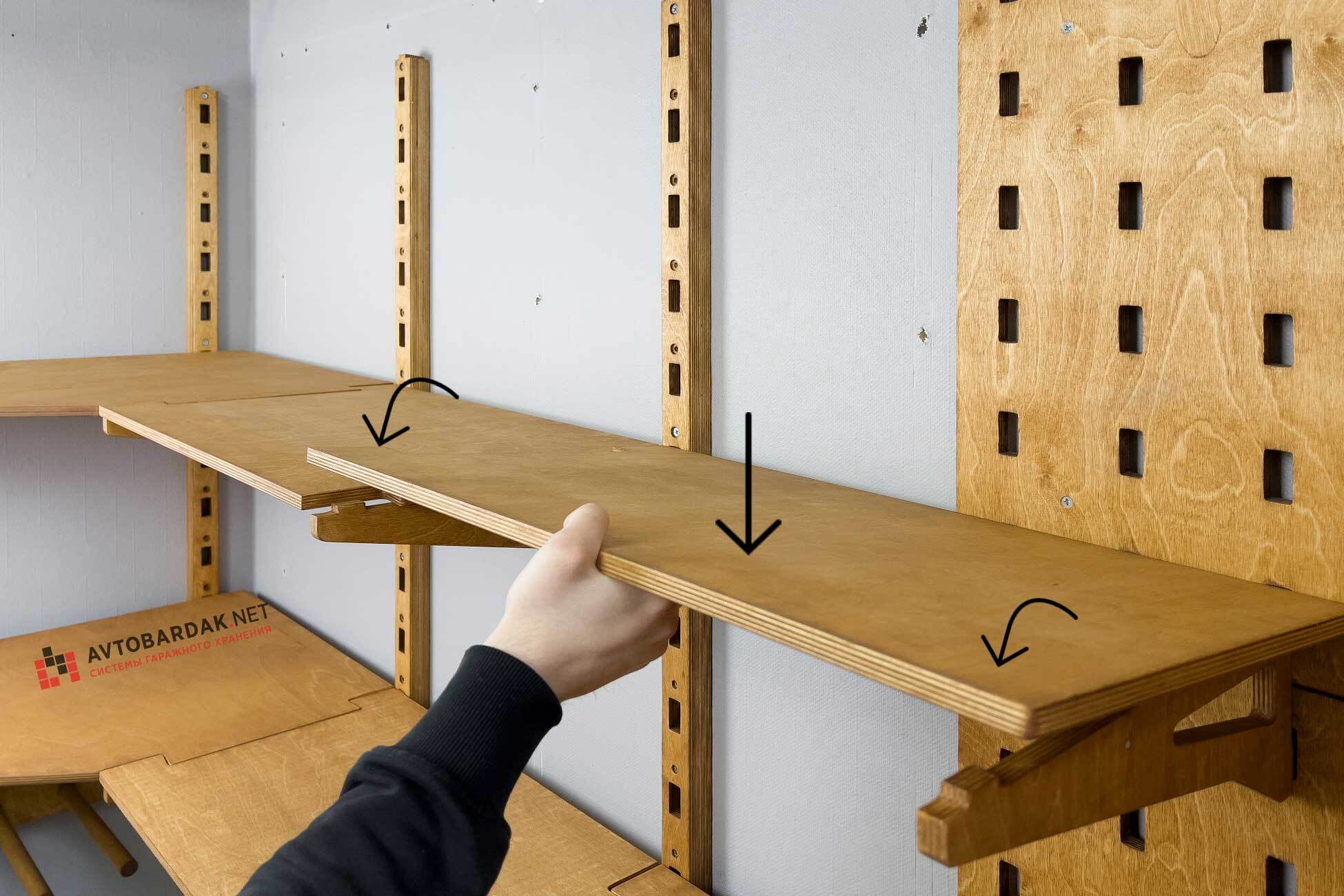

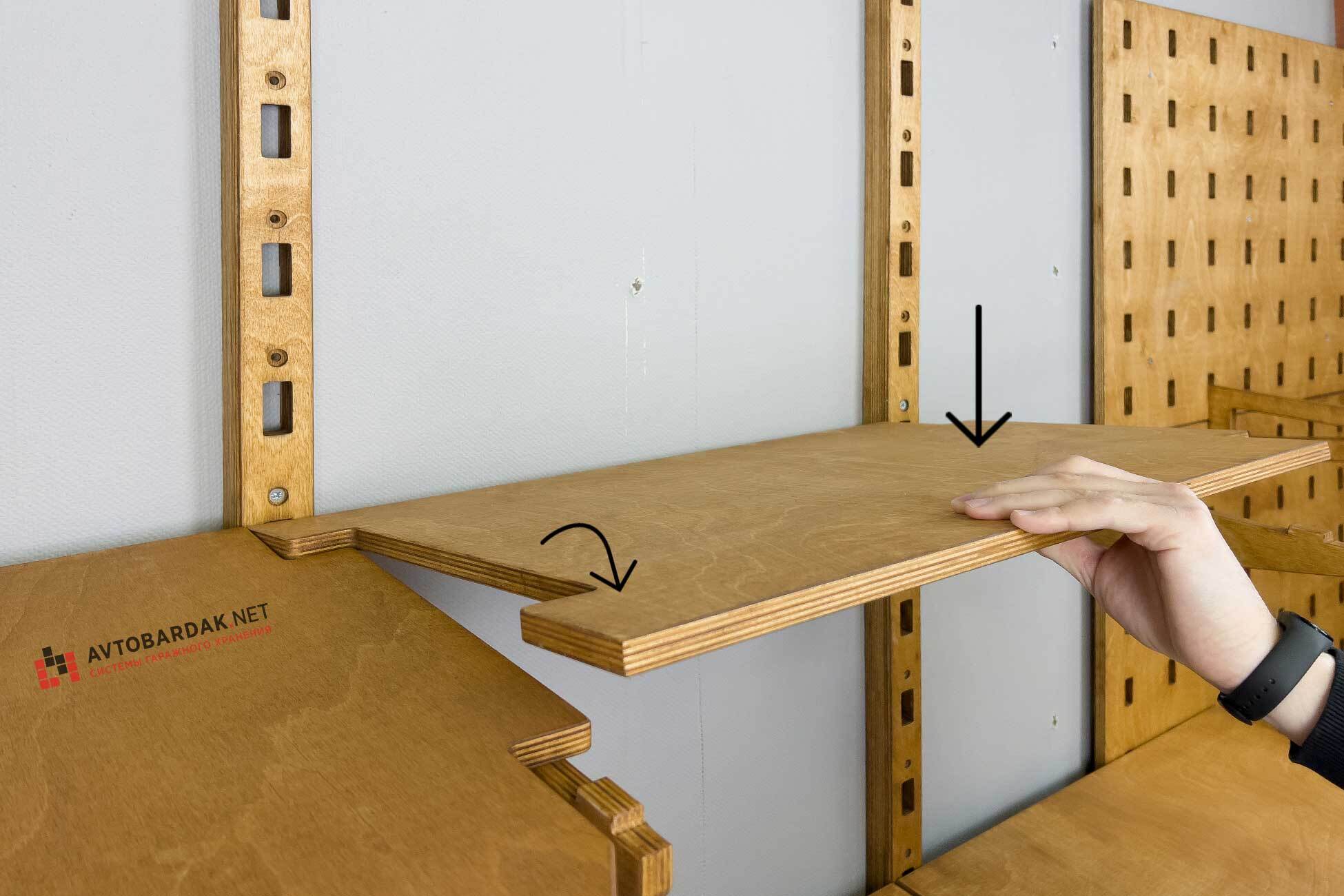

4. Собираем стеллаж (ряд полок): А)

Б)

В)

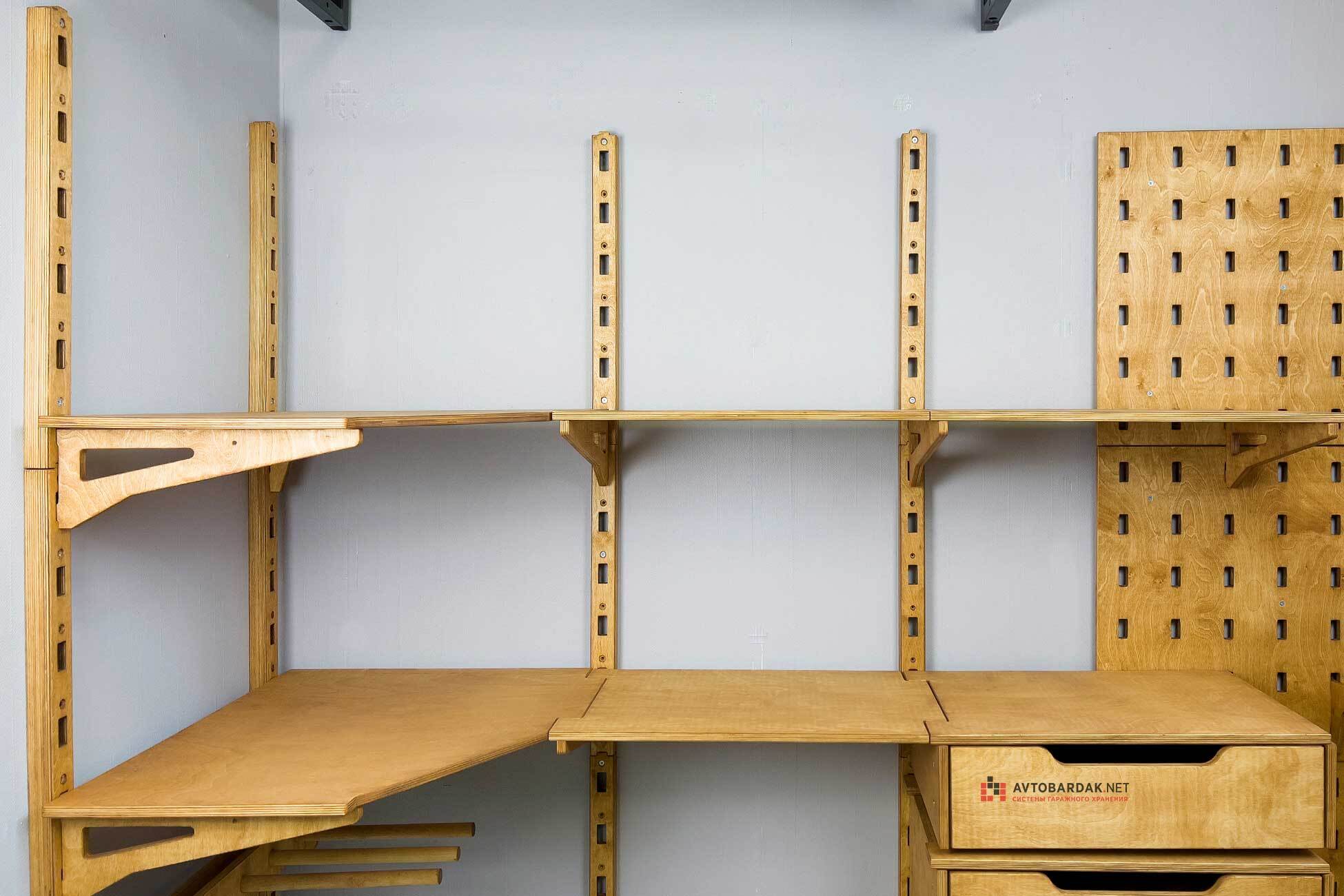

Г) Готово!

Система усиления для вертикальных направляющих

В одном исключительном случае мы рекомендуем использовать только направляющие - когда нам нужно хранить на полках большой вес на рыхлых стенах из пеноблоков. В этом случае рекомендуем использовать специальную стальную рейку с зацепами.

Крепим рейку к стене и на нее навешиваем деревянную направляющую и вертикальную направляющую также крепим к стене (вам предварительно нужно разметить и просверлить отверстия и подготовить дюбеля и для рейки и для направляющей.

Второй вариант – вы сначала размечаете все отверстия, насаживаете металлическую рейку в деревянную направляющую и сразу крепите к стене и рейку (через перфорацию вертикальных) и направляющую через специальные отверстия под саморезы. Такая конструкция держится намертво на любых стенах. Ознакомиться подробнее сможете в описании рейки, в сопутствующих товарах к деревянной вертикальной направляющей.

Требования к помещению и стенам. У системы хранения из дерева есть свои особенности. Эксплуатация с сохранением гарантии возможна в теплых помещениях. Перед установкой необходимо убедиться в том, что стены ровные, если в проекте планируете использовать угловые полки, необходимо замерить угол – отклонения от прямого угла должно быть в пределах +-2 градуса. Угол излома стены относительно каждой новой секции обычных полок так же не должен превышать 2 градуса. Обратите внимание, что 2 градуса – предельные значения кривизны. Достигаются они за счет запланированного люфта кронштейнов относительно вертикальной направляющей или пегборда, люфта между пазом в полке и шипом кронштейна, люфтом между пазом «Папа – Мама» между полками. Чем сильнее кривизна, тем больше будет зазор между полками. Чем прямее угол и чем прямее стена, тем лучше для системы. Если стены ровные, то разметить отверстия для монтажа вертикальных направляющих можно по номинальным значениям:

• Угловая полка: от угла до центра вертикальной направляющей слева - 103 мм и 643 мм от угла до центра вертикальной направляющей справа.
• Стандартная полка: 600 мм между центрами вертикальных направляющих.
