Составляющие компоненты системы IF

1. Рама (основа системы).

Горизонтальные и вертикальные направляющие крепятся к стене и создают надежную раму, на которую подвешиваются все функциональные элементы (полки, ящики, модули для колес, перфопанели и рейлинги для инструментов, модули для спортивного инвентаря, откидные столы).

Обращаем ваше внимание, что в раме предусмотрено множество отверстий под саморезы, что позволяет надежно крепиться даже к рыхлым стенам из пеноблоков. Основная нагрузка приходится на горизонтальные рейки. Вертикальные направляющие можно и не крепить к стене (просто зацепить их за горизонтальные), но, если есть возможность, лучше крепить - так надежнее. Если на стеллаж большая нагрузка - крепить вертикальные направляющие обязательно.

1.1. Горизонтальная рейка

Основная нагрузка на стеллаж приходится на горизонтальную рейку, поэтому крепить к стене необходимо с особой тщательностью. Для крепления к стене каждые 50 мм предусмотрены отверстия под саморезы (саморезы 5/60, дюбеля 6/52, для пеноблоков можно использовать более длинный крепеж). Варианты длины горизонтальных реек: 632 мм, 832 мм и 1232 мм. Горизонтальные рейки стыкуются между собой пазом "папа —мама"

Материал  оцинкованная сталь 1,5 мм.

1.2. Вертикальная направляющая

В перфорацию вертикальной направляющей подвешиваем все элементы системы (кронштейны с полками, перфопанели и рейлинги для инструментов, модули для хранения различного инвентаря).

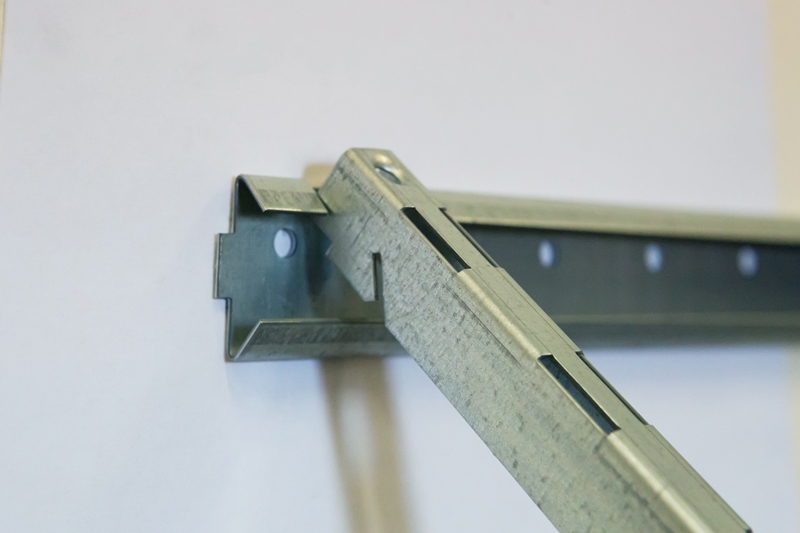

Вертикальная направляющая зацепляется за горизонтальную рейку (для разметки отверстий для крепления к стене, она может свободно перемещаться по всей длине горизонтальной рейки).

Специальные пазы не дают вертикальной направляющей соскочить с горизонтальной рейки при непроизвольном рывке вверх, и так же позволяют ей свободно перемещаться через шляпки саморезов, с помощью которых закреплена горизонтальная рейка.

Каждые 100 мм предусмотрены отверстия под саморезы.  Саморезы 5/80, дюбеля 6/52. Обращаем ваше внимание, что саморезы на 20-30 мм длиннее дюбелей за счет толщины профиля вертикальной направляющей.

Материал  оцинкованная сталь 1,5 мм.





2. Полки и другие модули.

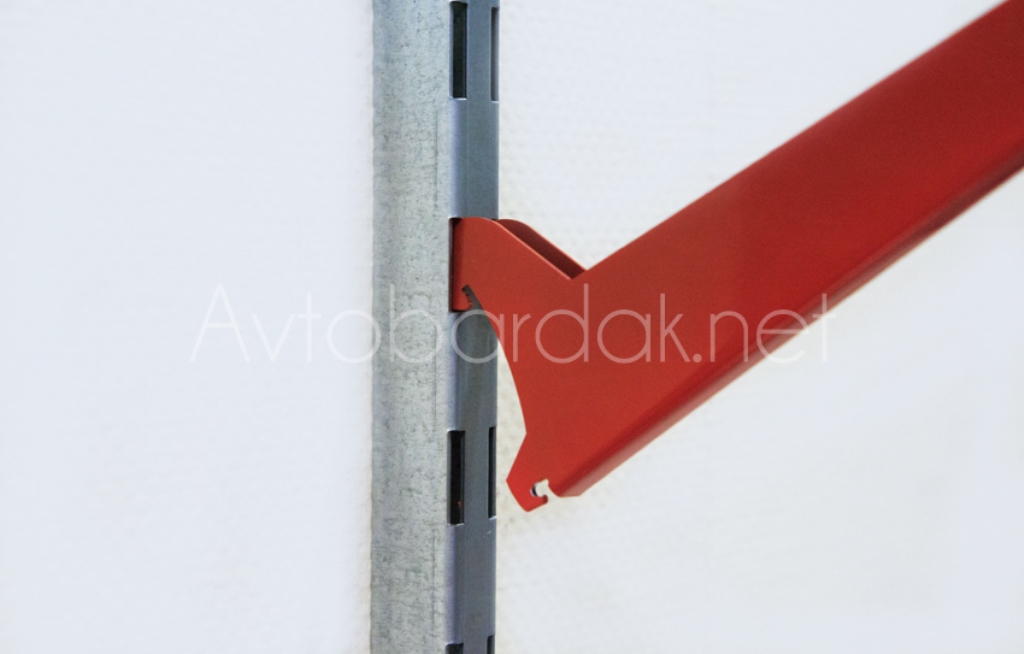

2.1. Кронштейн для установки полки

Кронштейн зацепляется за перфорацию вертикальной направляющей. Кронштейн съемный, можно его переставлять выше/ниже каждые 50 мм по всей высоте вертикальной направляющей.

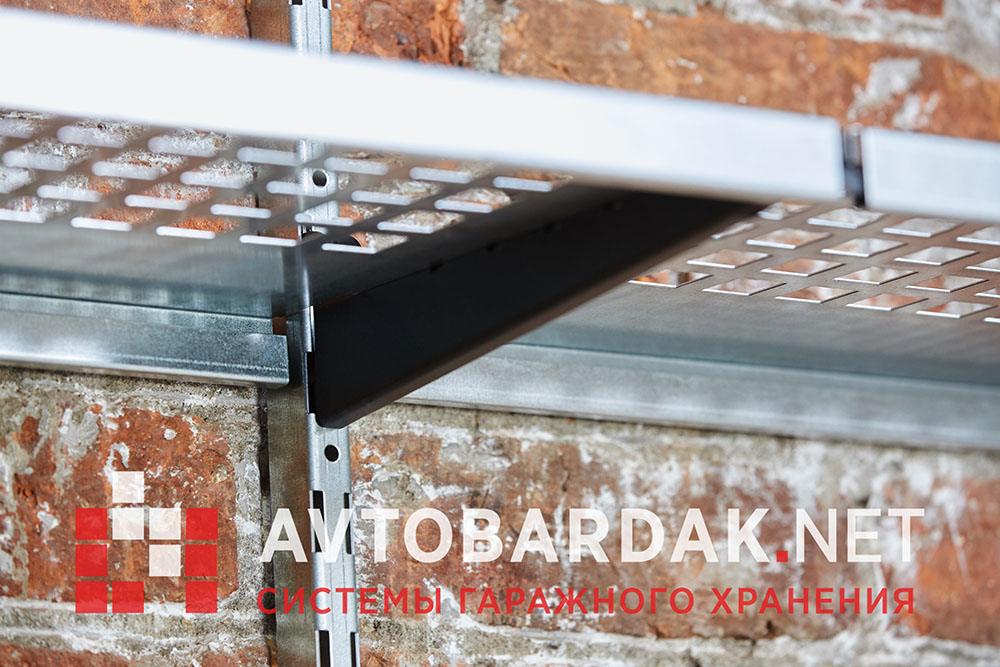

Кронштейны устанавливаются под полку с 2-х ее краев (сначала навешиваем кронштейны, потом на кронштейны укладываем полку).

Если стыкуются 2 полки в ряду, то для стыка используется один кронштейн. Допустимая нагрузка на 1 кронштейн — 60 кг. Двойные зацепы у основания кронштейна в перфорацию вертикальной направляющей (одновременно и вверх, и вниз) обеспечивают равномерное распределение нагрузки. Нагрузку можно увеличить до 120 кг с помощью усилителя кронштейна.

Материал  сталь, 1,5 мм, порошковая покраска в красный или черный цвет.

2.2. Металлические полки.

Как у всех элементов системы IF, у металлических полок 2 варианта длины: 600 и 800 мм. Длина ряда полок состоит из комбинации этих величин.

3 варианта глубины полок: самые глубокие - 520 мм, 315 мм и самые маленькие - 200 мм. Полки: цельнометаллические и перфорированные.

Каждая полка устанавливается на 2 кронштейна, но для стыка полок в ряду используется один кронштейн на 2 смежные полки.

Равномернораспределенная нагрузка на одну полку 60 кг.  Для увеличения нагрузки (до 180 кг) необходимо использовать ребра жесткости и усилители кронштейна. Материал: оцинкованная сталь 1 мм.

2.3. Ребра жесткости под полку и усилители кронштейнов.

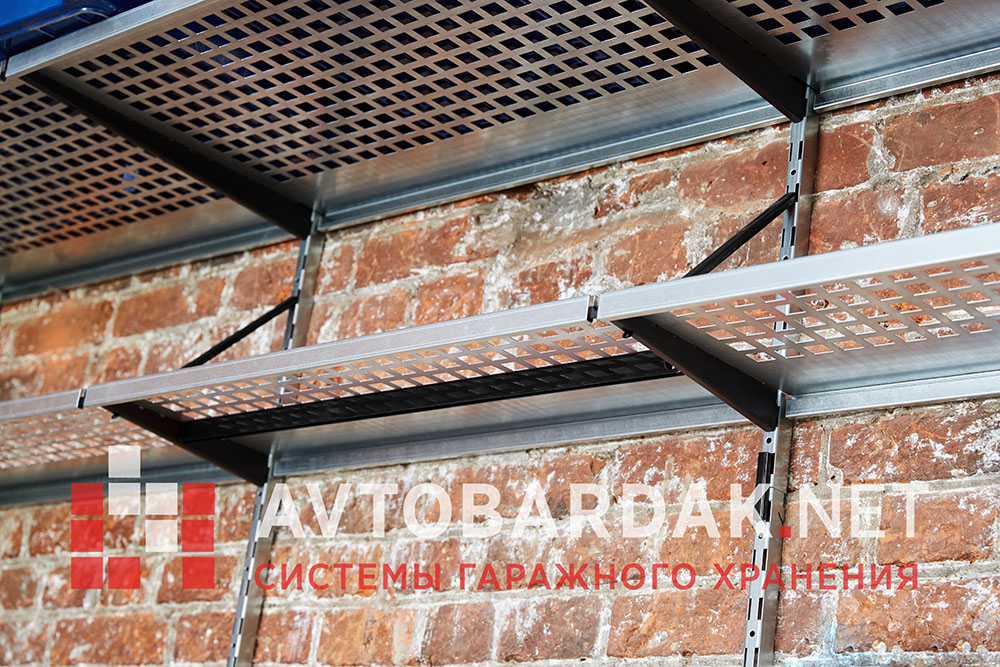

Каждый кронштейн (для полок глубиной 315 и 520 мм) имеет специальные пазы для установки ребер жесткости, а так же отверстие для установки усилителя кронштейна (дополнительный диагональный усилитель между кронштейном и вертикальной направляющей). Рекомендуем использовать ребра жесткости и усилители кронштейнов вместе, так нагрузка на каждую полку может составить 180 кг.

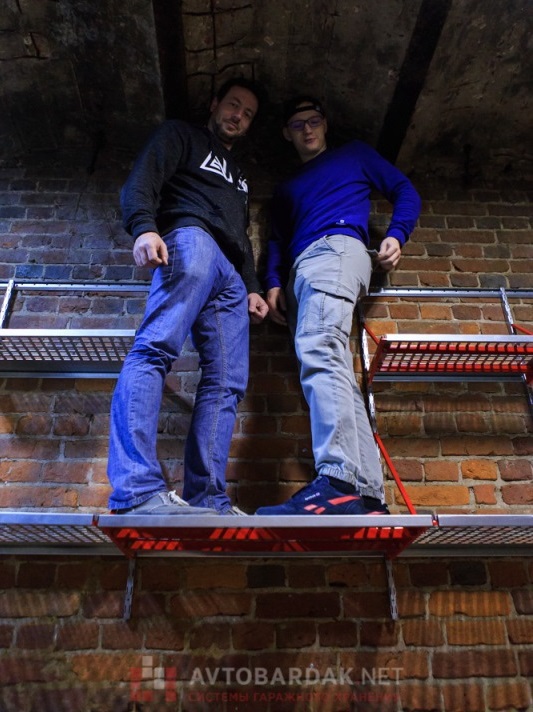

Во время тестов по нагрузке, на полке, оснащенной ребрами жесткости и усилителями кронштейнов, стояли 3 человека.

В нашем ассортименте 2 варианта ребер жесткости для полок длиной 600 и 800 мм. 2 варианта усилителей: для кронштейна длиной 315 и 520 мм. Рекомендуем под полку глубиной 315 мм устанавливать 1 ребро, под полку глубиной 520 мм - 2 ребра.

Материал  оцинкованная сталь толщиной 1,5 мм, порошковая покраска в красный или черный цвет.

2.4. Перфорированные панели

Для подвеса небольших инструментов на специальных крючках и лотках.  Как и все модули системы IF перфопанели длиной 600 и 800 мм, высота 300 мм.

Каталог лотков и крючков для перфорированной панели.

2.5. Рейлинги для крупных инструментов



Рейлинги для подвеса электроинструментов, садового и спортивного инвентаря. У рейлингов специальный профиль за который подвешиваются крюки и корзины.

Каталог крюков и корзин

2.6. Модуль для хранения шин



Модуль с 2 кронштейнами для хранения 2 колес.

Так же можно использовать для хранения багажных боксов и длинномеров.



2.7. Навесной инструментальный ящик



Ящик с дверками запирается на ключ. Задняя стенка с перфорацией с возможностью подвеса лотков и крючков для хранения инструментов.

Длина 600 и 800 мм.

2.8. Откидной стол.



Откидывается вверх, когда не используется.

Длина: 600, 800, 1200, 1400 мм.

Столешница: фанера или фанера в оцинкованном кожухе.




Комбинируем навесной стеллаж.

1. Длина стеллажа

Все полки и другие модули системы IF имеют два варианта длины: 600  мм и 800 мм. Соответственно длину стеллажа можно получить комбинируя эти 2 величины. Общая длина будет на 20 мм больше (+10 мм с каждой стороны за счет толщины вертикальных направляющих).

2. Высота стеллажа

Определяется вертикальными направляющими. 3 варианта: 600 мм, 800 мм и 1200 мм. Возможно наращивать вертикальные направляющие, соединяя их друг с другом с помощью специальных замков. Общая высота стеллажа комбинируется из этих трех размеров. Обычно 2 ряда полок  высота 800 мм (вертикальная 800 мм), 3 ряда полок  высота 1200 мм (вертикальная 1200 мм), 4 ряда полок  высота 1600 мм или 1800 мм (вертикальные 800 мм + 800 мм или вертикальные 600 мм + 1200 мм).

3. Глубина стеллажа.

Три варианта глубины полок.

  • Самые глубокие  520 мм
  • Средний вариант  315 мм
  • Самые узкие полки  200 мм

На одном уровне можно располагать полки одной длины. Обычно на верхних уровнях располагают глубокие полки, на нижних уровнях узкие, чтобы не мешать парковке автомобиля.



Технология сборки.

В первую очередь крепим к стене горизонтальные рейки (каждые 50 мм предусмотрены отверстия под саморезы). Стыкуем в линию, используя 3 варианты длины горизонтальных направляющих: 632 мм, 832 мм и 1232 мм.  Длм монтажа горизонтальных реек нужны саморезы 5/60, дюбеля 6/52, для пеноблоков можно использовать более длинный крепеж.

Затем на горизонтальные рейки навешиваем вертикальные направляющие. В качестве шаблона для разметки отверстий удобно подвесить на вертикальные направляющие полку или перфопанель или рейлинг для инструмента.

Вертикальные направляющие крепим к стене (отверстия под саморезы каждые 100 мм). Используем саморезы 5/80, дюбеля 6/52. Обращаем ваше внимание, что саморезы на 20-30 мм длиннее дюбелей за счет толщины профиля вертикальной направляющей.

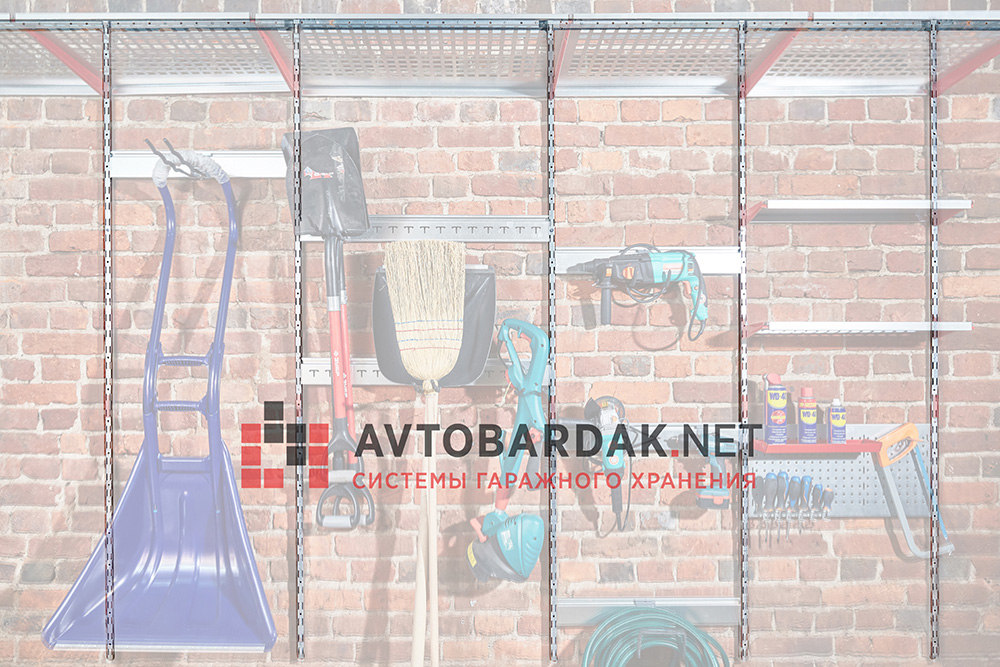

На данном этапе мы получили раму из горизонтальных и вертикальных направляющих для навески полок и других модулей.

В перфорацию вертикальных направляющих устанавливаем кронштейны с полками и другие модули (панели и рейлинги для инструментов,  кронштейны для хранения автомобильных колес и длинномеров, ящики, откидные столы).



Как установить полку на кронштейны.



1. Установить кронштейны в перфорацию вертикальных направляющих (вырез на кронштейне смотри вверх).

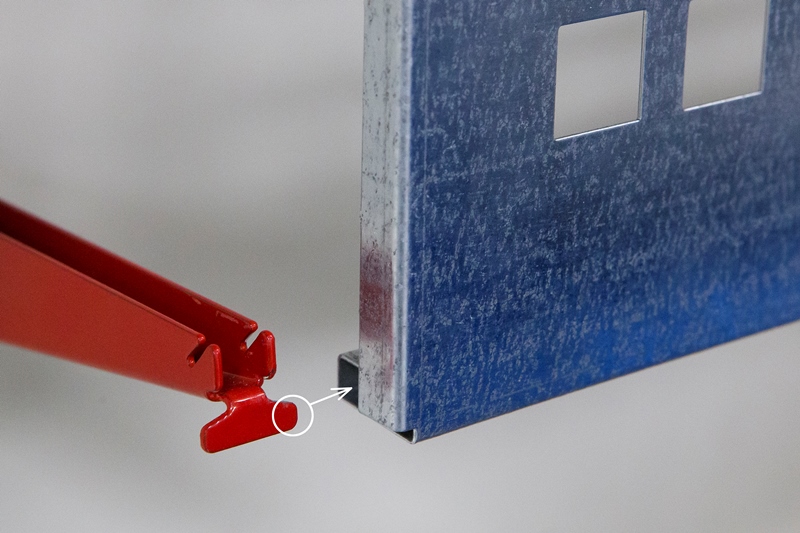

2. Поднести полку к краю кронштейна, при вертикальном расположении полки совместить ушко кронштейна и отверстие с края полки.

2. Поднести полку к краю кронштейна, при вертикальном расположении полки совместить ушко кронштейна и отверстие с края полки.



Монтаж полок на кронштейны

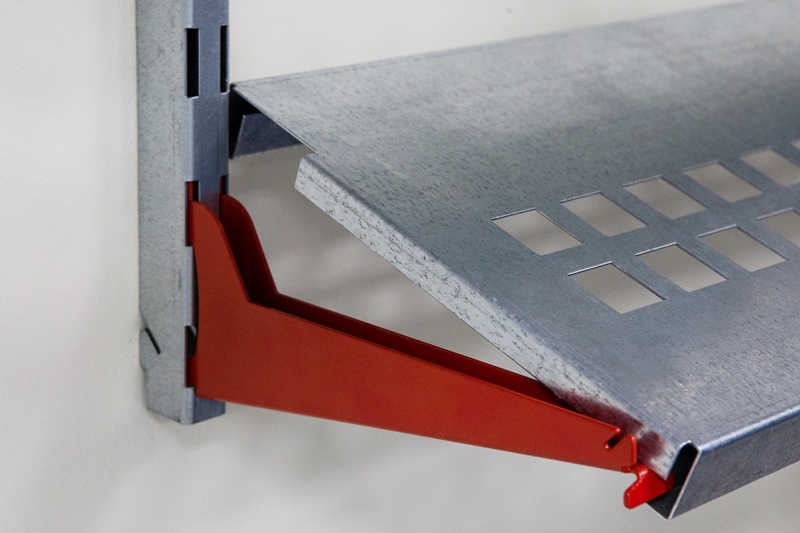

3. Опустить полку на кронштейны. Вырез на полке со стороны вертикальной направляющей.



Монтаж системы полок на кронштейны

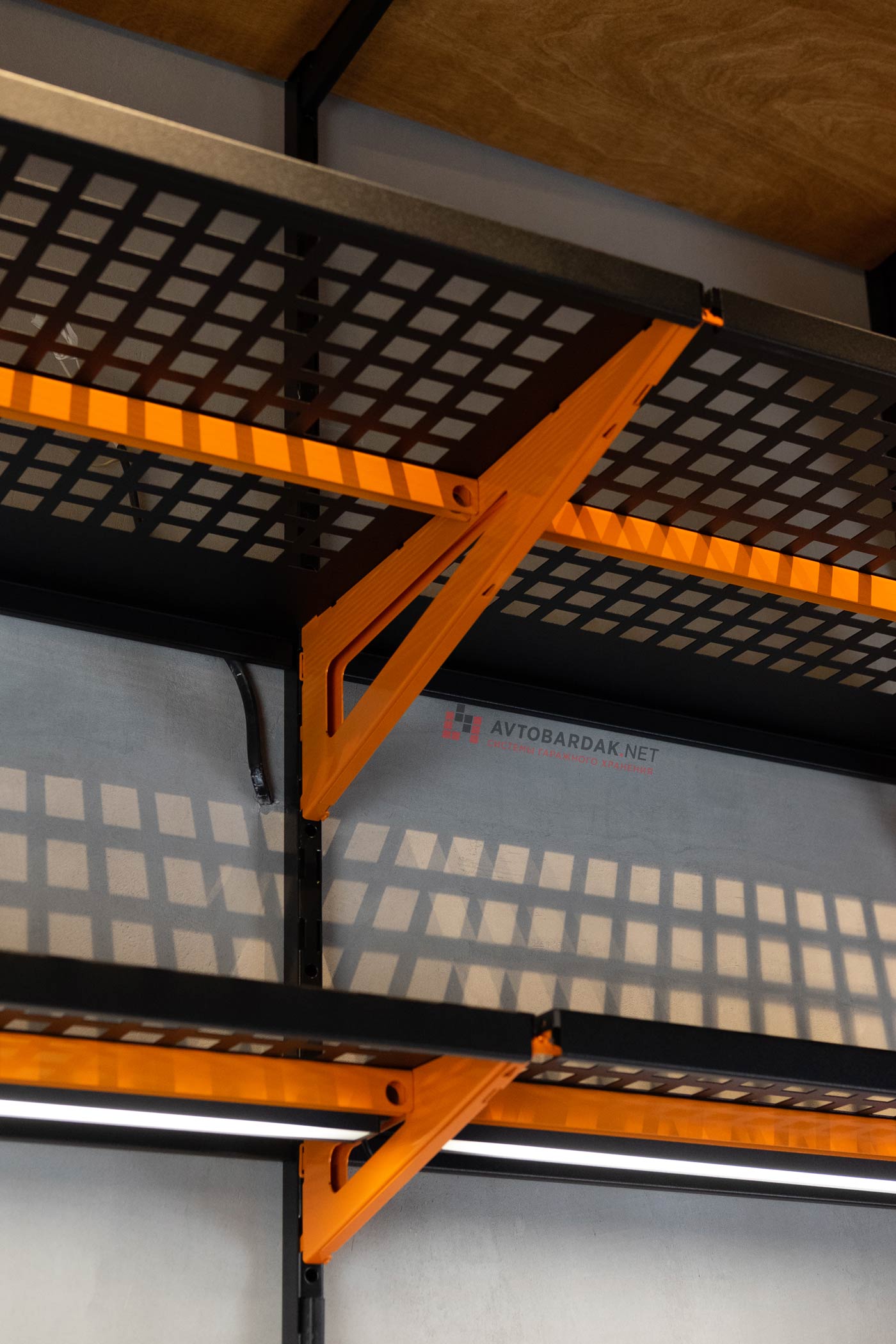

4. Установка ребер жесткости и усилителя кронтейна для увеличения нагрузки на полку. Услилитель кронштейна можно использовать в качестве бортика на полке.
