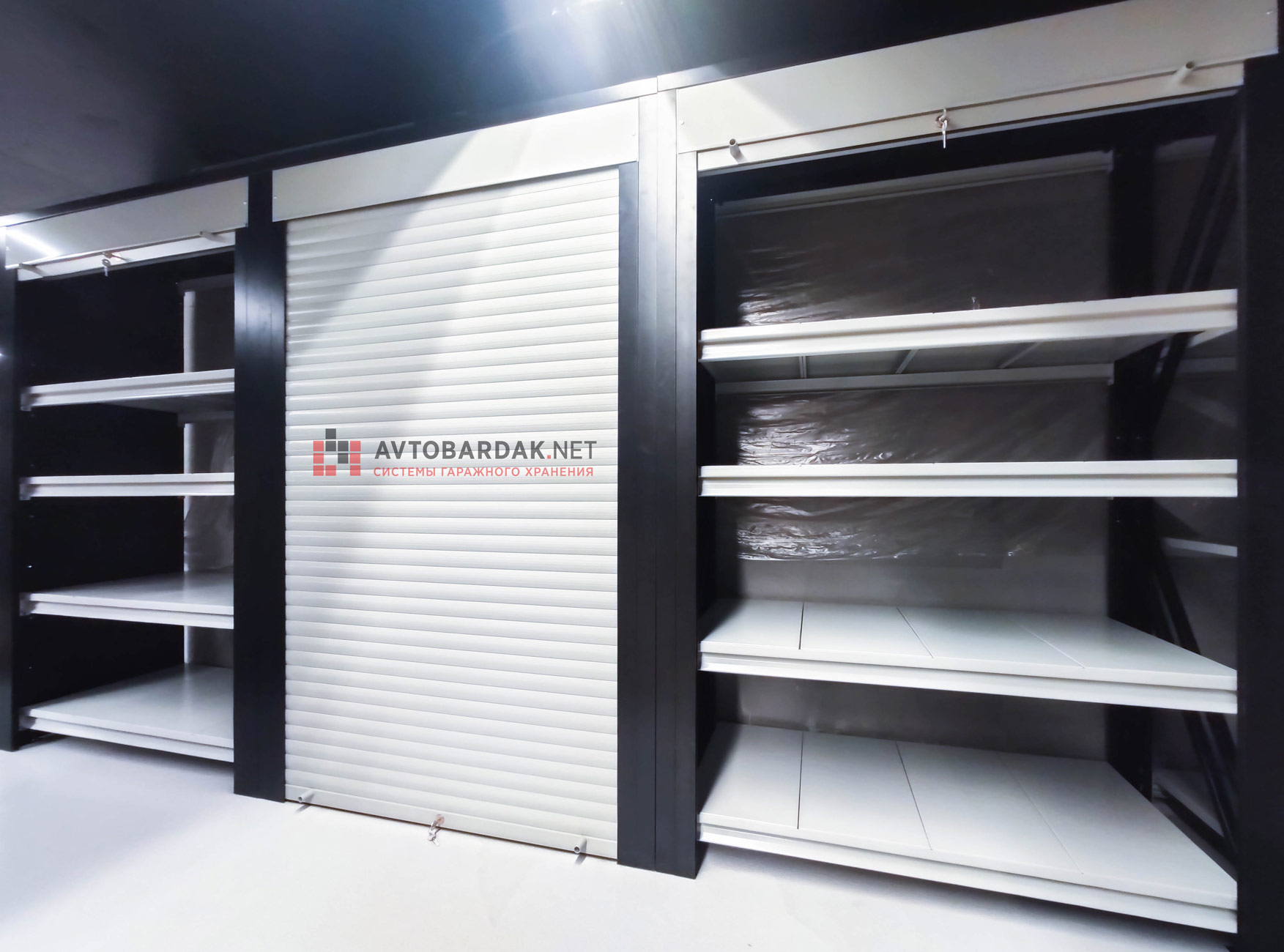

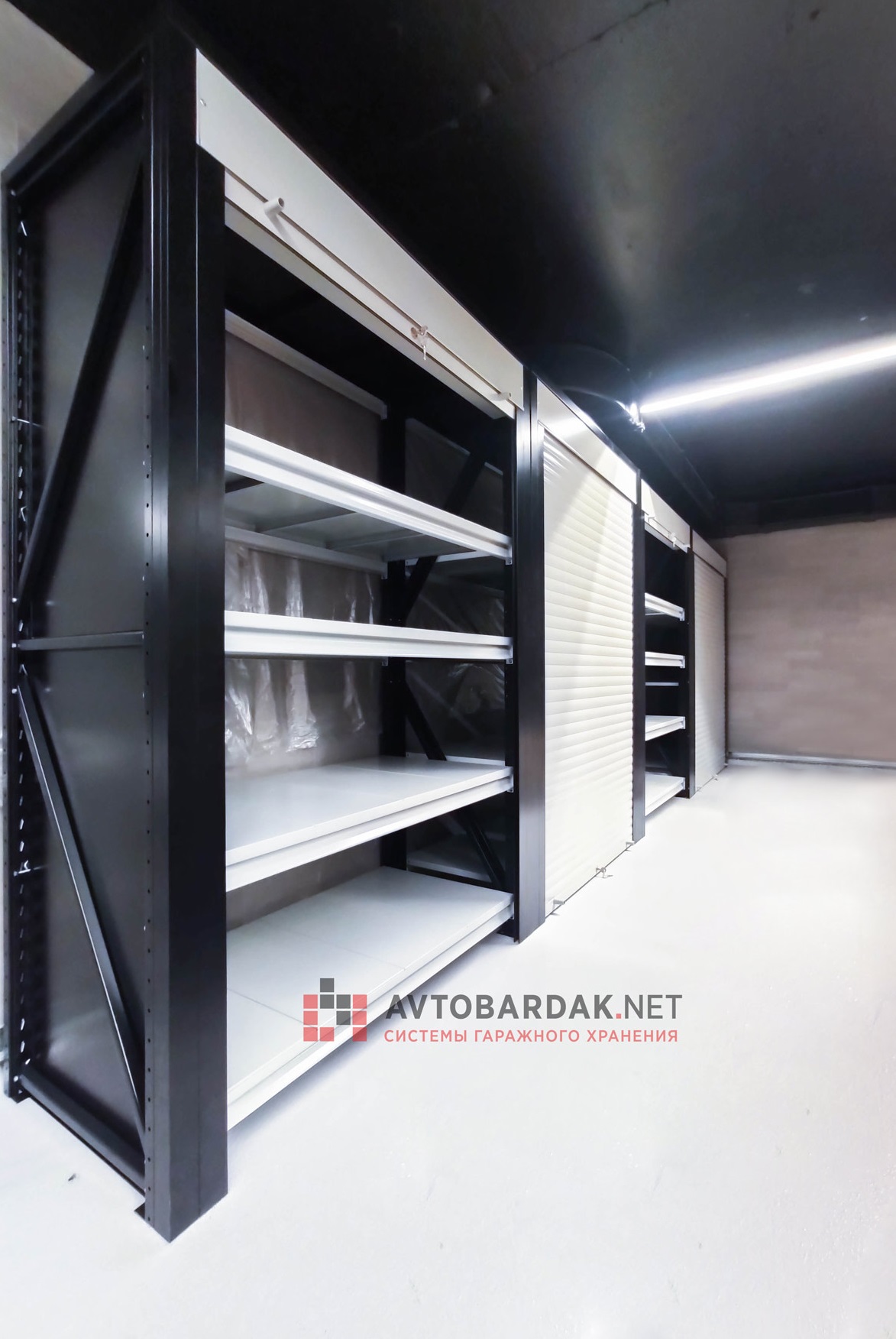

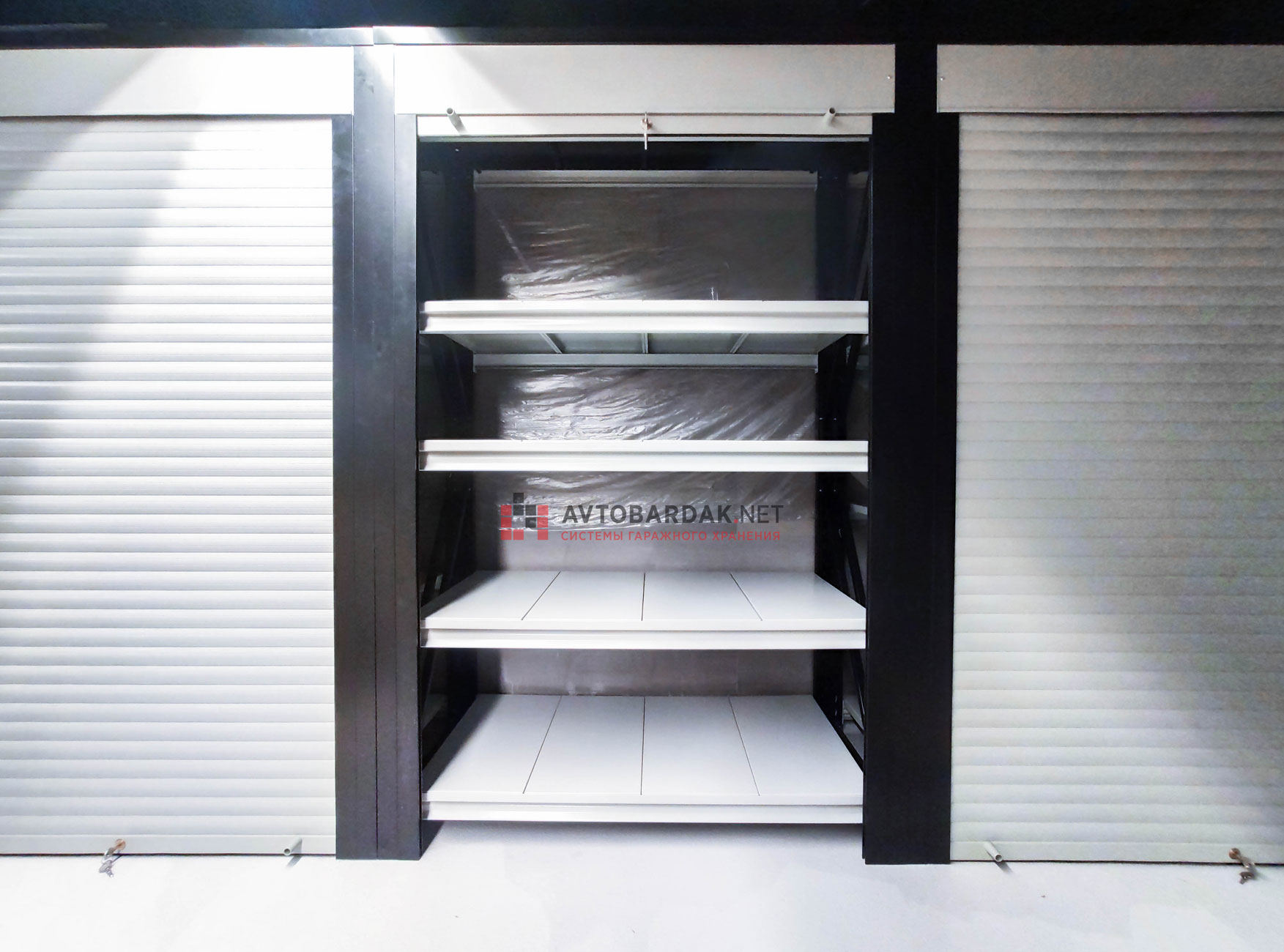

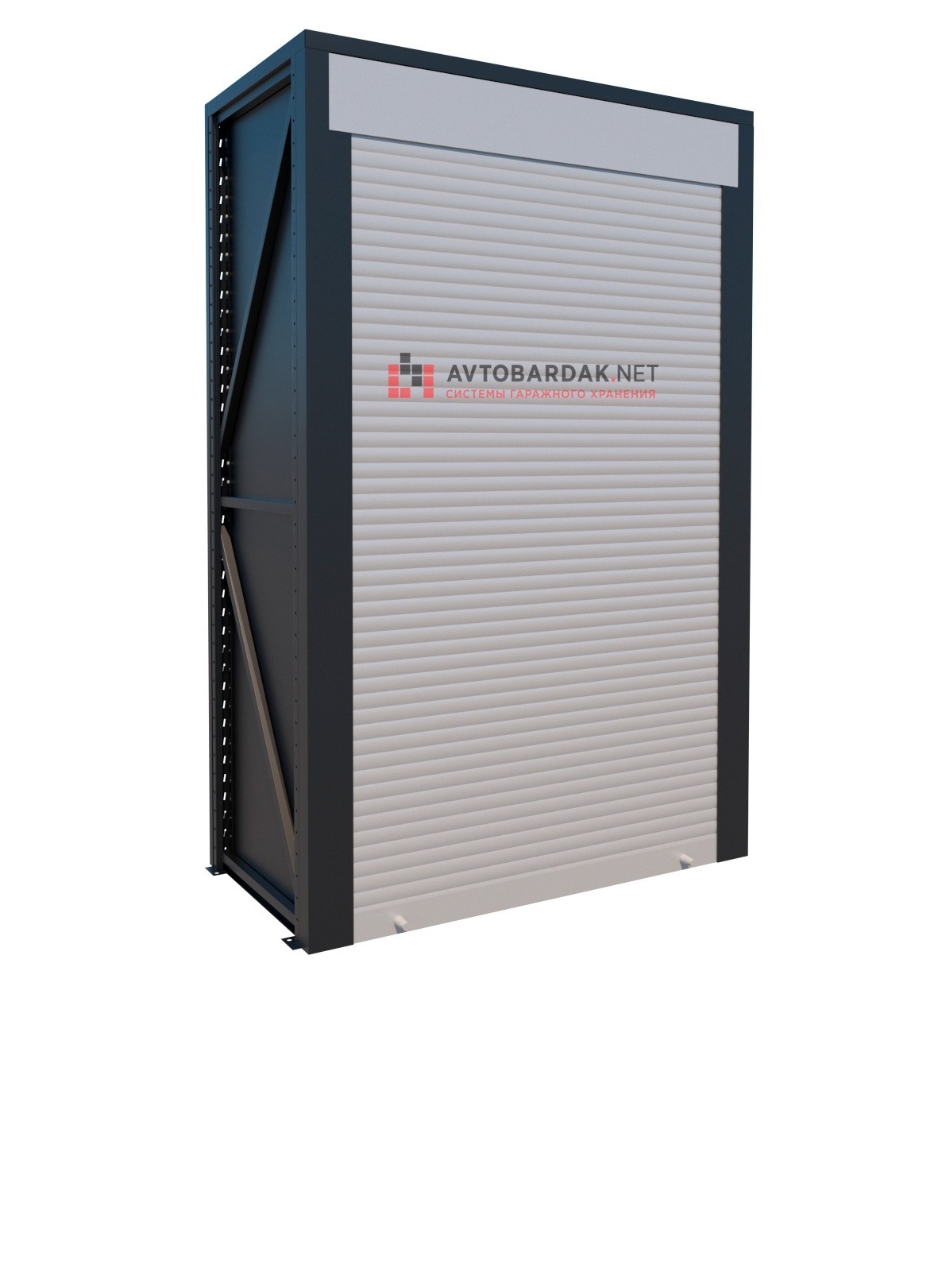

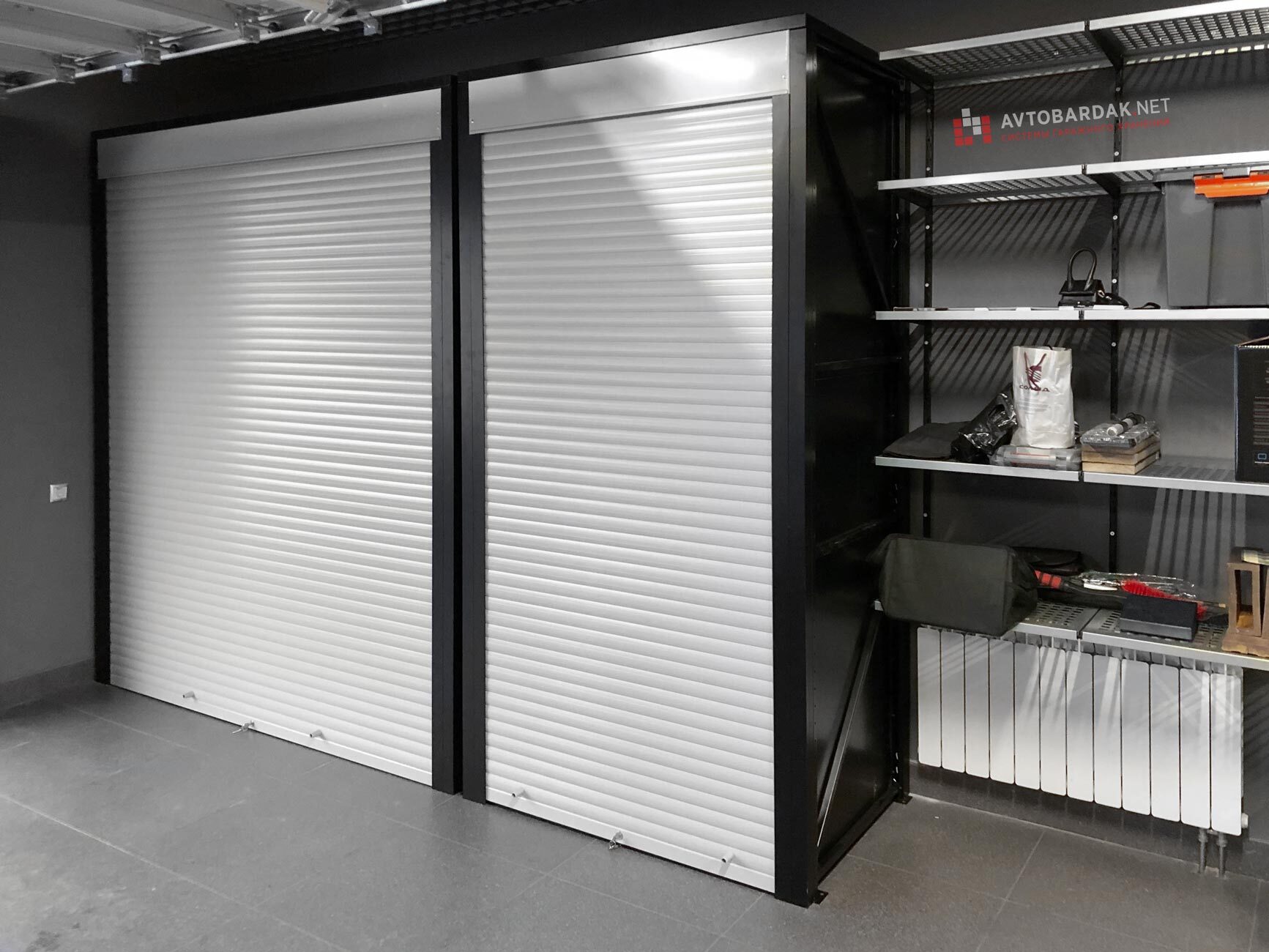

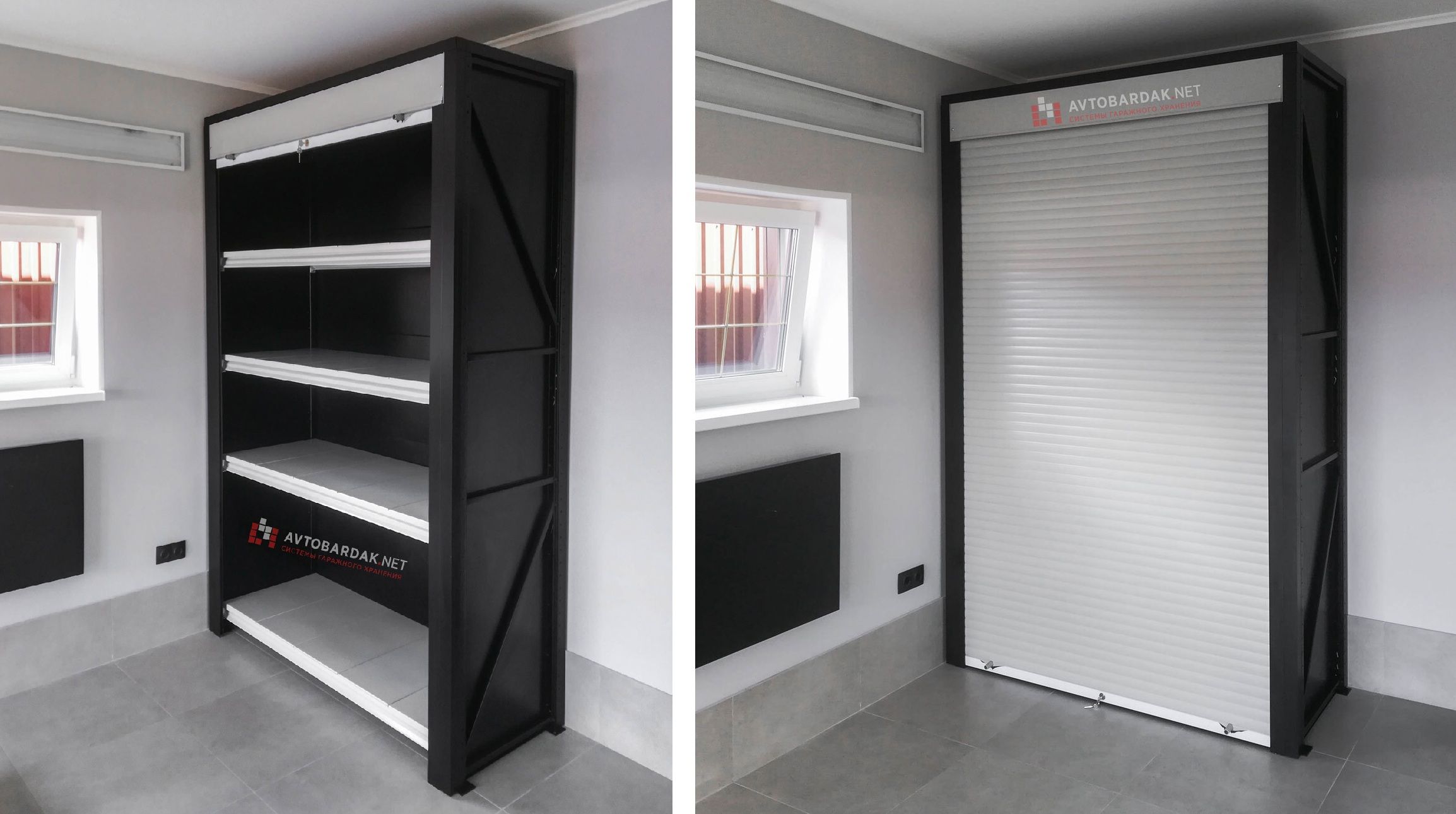

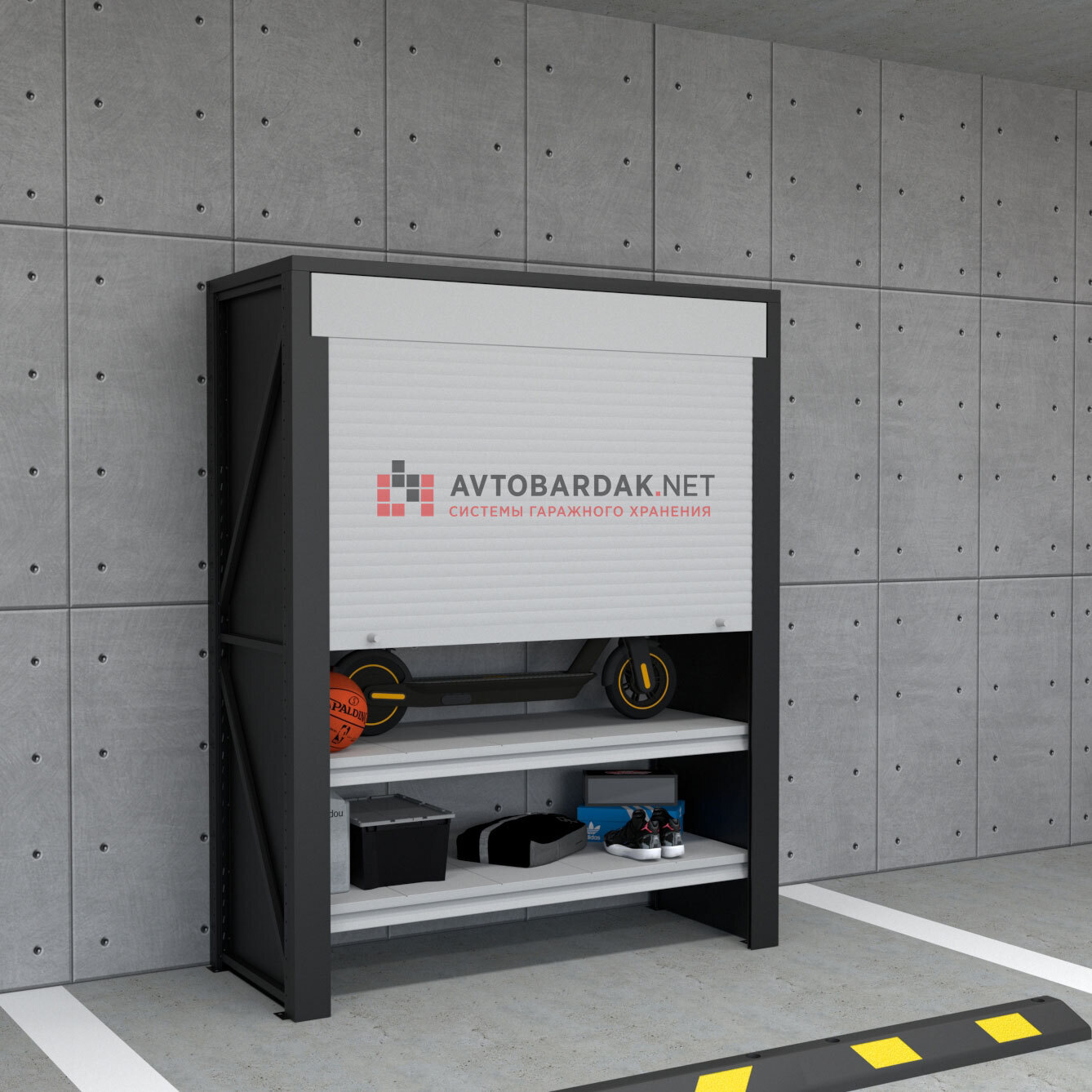

Металлические стеллажи с рольставнями

Стеллаж с рольставней изготавливается на базе наших модульных усиленных напольных стеллажей с нагрузкой 3500 кг на секцию.

Закрывается боковыми и задними металлическими стенками, рольставней и металлической крышей.

Полки съемные, переставляются по высоте. Количество рядов полок вы определяете сами.

1. Размеры

2. Короб и роллета

3. Боковая стенка

4. Ряд полок

5. Крыша

6. Задняя стенка

7. Монтаж/сборка стеллажа

8. Перейти в каталог

1.1. Размеры стеллажа в собранном виде:

• Номинальная глубина стеллажа: 500 мм, 600 мм, 700 мм, 800 мм, 1000 мм (по глубине полки). Реальная глубина +74 мм.
• Высота стеллажа: 1500 мм, 2000 мм, 2500 мм (если добавляете крышу в стеллаж + 40 мм).
• Номинальная длина стеллажа (по длине ряда полок): 900 мм, 1200 мм, 1500 мм, 1800 мм, 2100 мм. Реальная длина + 110 мм (от края до края стенки). Подпятники выступают на+ 20 мм с каждой стороны.

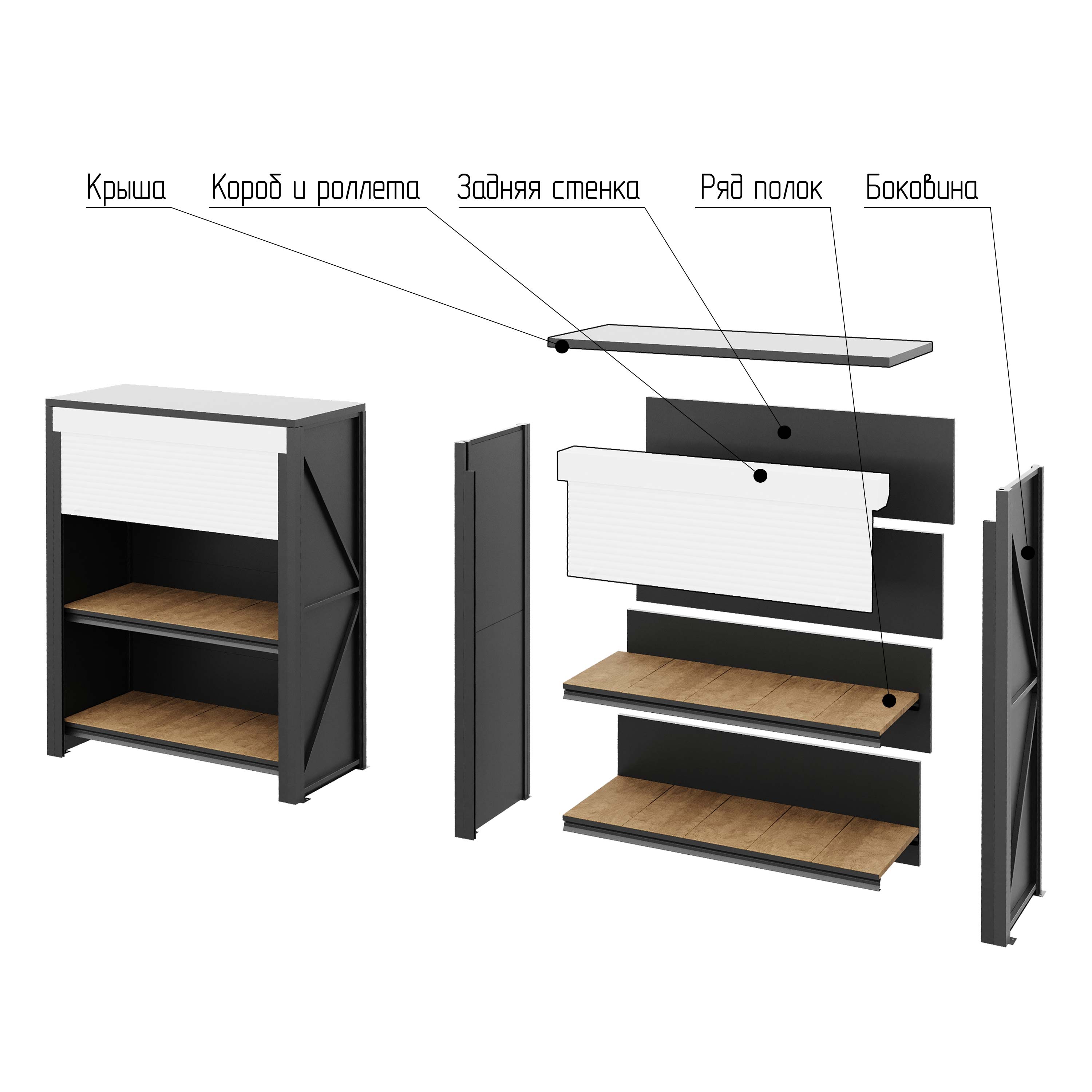

Стеллаж поставляется в разборном виде и заказывается отдельными товарами (боковая стенка, крыша, роллета, ряд полок, задняя стенка).

В свойствах вариантов этих компонентов в товарных карточках вам необходимо выбрать необходимые размеры.

1.2. Размеры компонентов стеллажа

• Глубина стеллажа определяется глубиной задней стенки и глубиной крыши (в свойствах вариантов в карточках товаров от 500 мм до 1000 мм).
• Длина стеллажа определяется длиной ряда полок, длиной роллеты с коробом и длиной крыши (в свойствах вариантов в карточках товаров от 900 мм до 2100 мм).
• Высота стеллажа определяется высотой боковой стенки и высотой роллеты (в свойствах вариантов в карточках товаров от 1500 мм до 2500 мм).

2. Короб рольставни и роллета

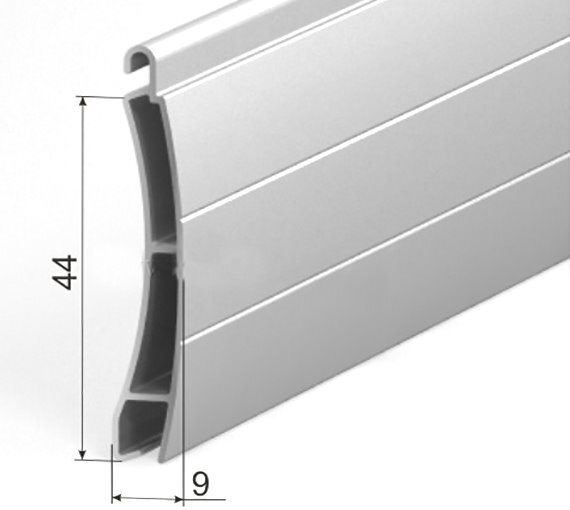

Мы используем роллеты Алютех. Полотно из алюминиевого экструдированного профиля толщиной 0,8 мм.

Полотно и короб режем в размер, подбираем высоту короба в зависимости от высоты стеллажа и диаметра рулона полотна.

Собранный короб рольставни "ложится" на профиля рольставни боковой стенки и крепится саморезами к профилям боковой стенки. Инструкция по сборке роллет, настройке пружинного механизма, установке рольставни на стеллаж находится в тексте ниже, в разделе монтаж.

3. Боковая стенка

Составные части боковой стенки:

• Боковая рама нашего модульного напольного стеллажа. Подробнее про раму по ссылке.
• Алюминиевый профиль роллеты.
• Пару алюминиевых профилей между профилем роллеты и вертикальной стойкой для создания пространства для подвеса горизонтальных балок (чтобы снимать, добавлять и переставлять по высоте ряды полок).
• Наборные металлические листы - стенки. Стенки толщиной 1 мм. По высоте 500 и 1000 мм. Комбинируя эти размеры мы получаем любую доступную высоту боковой стенки стеллажа с рольставней.

На один стеллаж вам нужна левая и правая стенка.

Боковая стенка поставляется в собранном виде.

4. Ряд полок

Ряд полок состоит из двух металлических горизонтальных балок с зацепами (в перфорацию вертикальных стоек стеллажа) и наборных полочных панелей из металла или дерева.

Ряд полок используется в наших модульных напольных стеллажах и в шкафах с рольставнями, в составе которых мы используем все элементы напольных стеллажей.

Ряды полок съемные. Необходимо просто снять полочные панели, снять фиксаторы горизонтальных балок и стоек, переместить балки в новое место и собрать ряд в обратной последовательности.

Ряды полок в стеллажах с рольставнями выполняют функцию соединения боковых стенок в нижней и средней его частях (в верхней части боковые стенки соединяются коробом рольставни, крышей и горизонтальной балкой, которая идет в комплекта вместе с роллетой). Для устойчивости стеллажа необходимо разместить как минимум один ряд полок в нижней половине стеллажа, чем ниже, тем лучше. Если вам не нужны полки, тогда вам необходимо в самом низу установить две горизонтальные балки без полочных панелей, которые вы сможете найти в каталоге с напольными стеллажами.

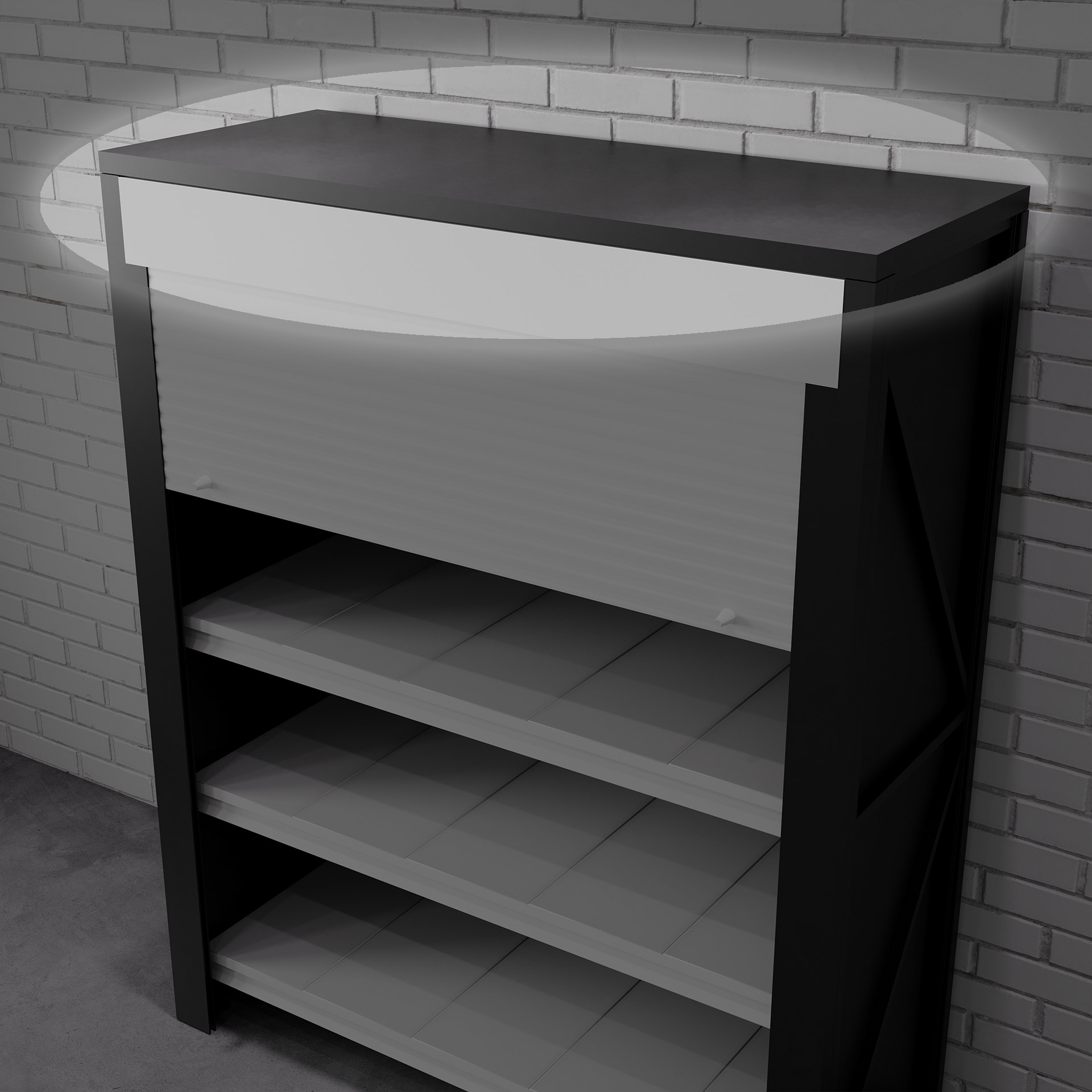

5. Крыша

Крыша стеллажа с рольставни – не обязательный компонент, ее можно не добавлять в заказ, это не повлияет на устойчивость конструкции.

В состав крыши входят 4 фиксатора, которые устанавливаются сверху, в вертикальные стойки и через которые крыша болтами прижимается к стеллажу. Более подробную информацию вы найдете в схеме монтажа в соответствующем разделе. Если вы планируете монтировать стеллаж с рольставней самостоятельно, возможно наш мастер сборочного цеха установит сам фиксаторы в боковые стенки. Но если они идут в комплекте с болтами – установить их легко по инструкции.

Крыша изготавливается из единого стального листа толщиной 1 мм лазерной резкой и гибкой. Порошковая покраска в черный цвет 9005 муар.

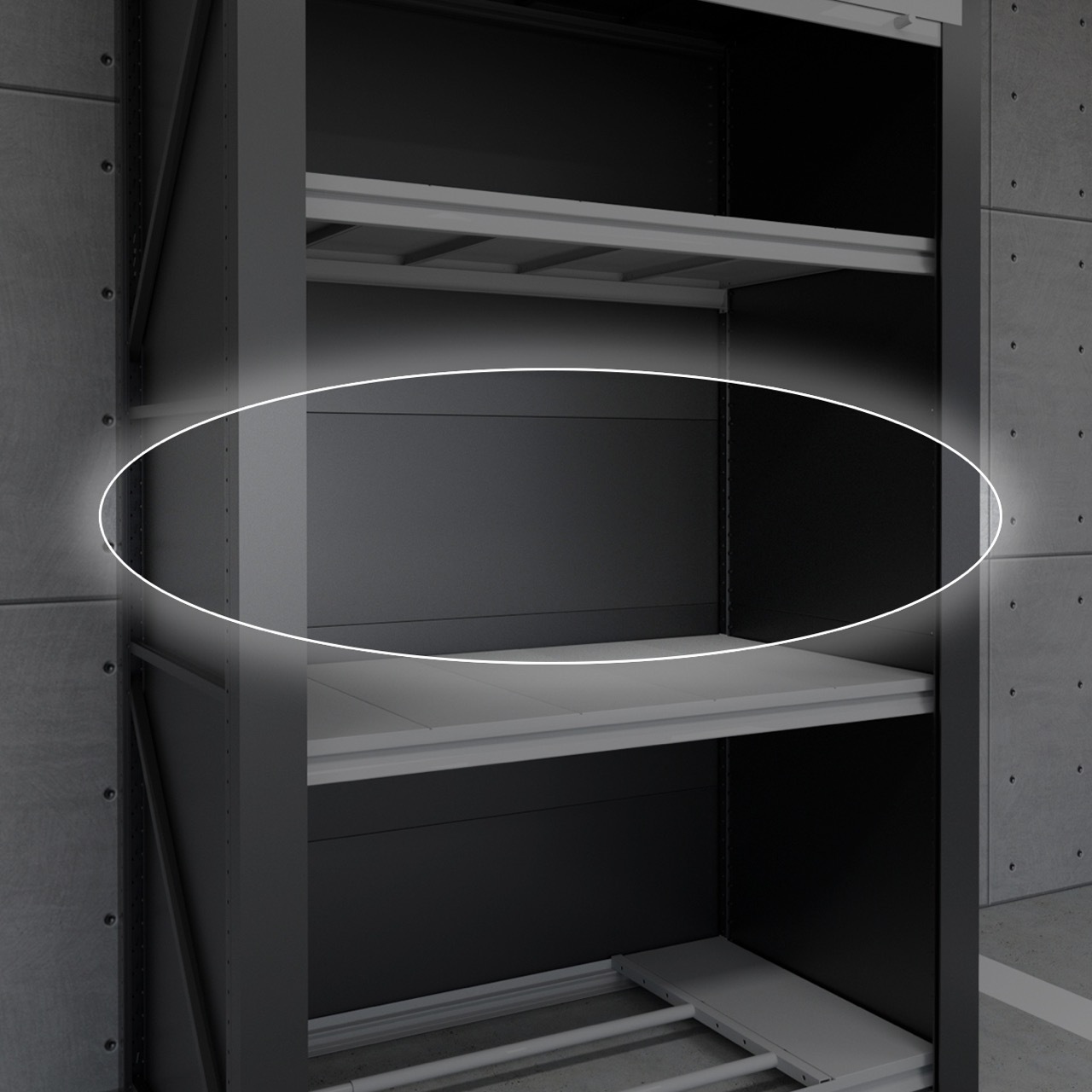

6. Задняя стенка

Металлическая задняя стенка – не обязательный элемент стеллажа, у него нет несущей функции и в некоторых случаях его можно заменить стеной.

Задние стенки наборные по высоте стеллажа с рольставней, каждая 500 мм в высоту.

В свойствах вариантов вам необходимо выбрать длину задней стенки, соответствующей длине стеллажа с рольставней.

Задние стенки крепятся саморезами, предусмотрены отверстия для крепления и в стенках и размечены отверстия в задних частях профиля боковой стенки.

Задние стенки изготовлены из стального листа толщиной 1 мм, порошковая покраска в черный цвет 9005 муар.
