Металлический верстак глубиной 500 мм и длиной 2000 мм

Видео про сборку верстака.

Верстак без тумбы (ножки-опоры с двух сторон, только для верстака длиной 1205 мм)

• Соединение полки и стенки
• Крепление полки-стенки к ножкам опорам
• Установка столешницы

Верстак с ножками опорами с одной стороны и тумбой с другой (только для верстаков длиной 1205 и 1605 мм)

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Соединение полки и стенки
• Крепление полки-стенки к ножкам опорам
• Крепление полки-стенки к тумбе
• Установка столешницы

Верстак с полкой-стенкой между двумя тумбами (за исключением верстаков, когда тумбы примыкают друг к другу)

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Соединение полки и стенки
• Крепление полки-стенки к тумбе
• Установка столешницы

Верстак длиной 1205 мм с двумя тумбами

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Крепление двух тумб между собой
• Установка столешницы

Соединение полки и стенки

Соедините полку с стенку в двух точках так, как показано на фото. Обратите внимание, что головки винтов должны располагаться с задней стороны верстака.

Крепление полки-стенки к ножкам-опорам верстака

Соедините полку-стенку с ножками опорами при помощи 5 самонарезающих винтов так, как показано на фото. Обратите внимание, что головки самонарезающих винтов должны располагаться с задней стороны верстака.

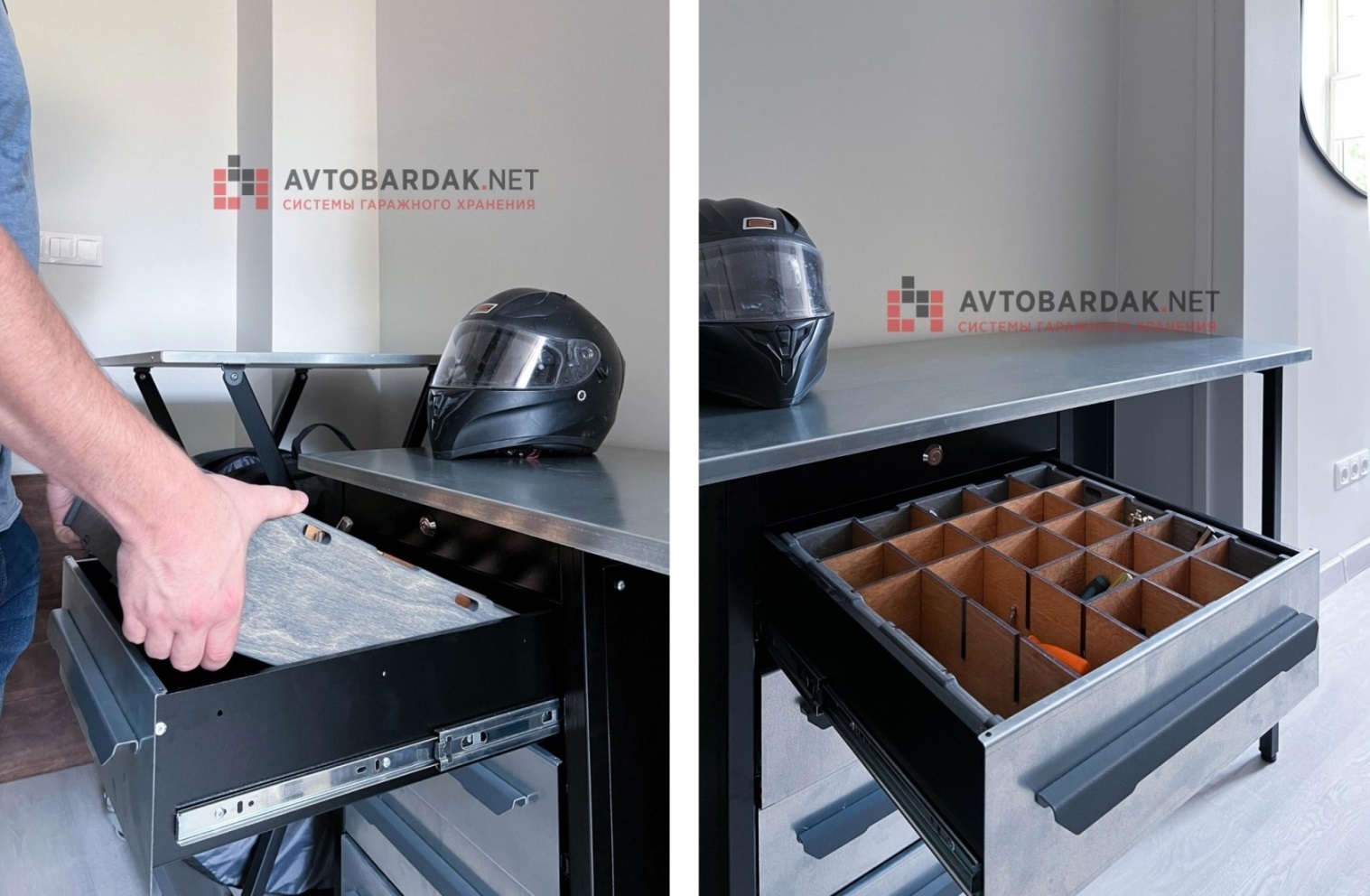

Подготовка тумбы с 4 выдвижными ящиками

Установите ручки на фасады выдвижных ящиков и регулируемые ножки на тумбу.

Далее, до момента установки столешницы вам необходимо извлечь выдвижные ящики из тумбы и снять боковые стенки с держателями направляющих. Столешницу возможно прикрепить к тумбе только, если на ней не будет боковых стенок с направляющими для ящиков.

Как снять ящик: максимально выдвинуть и нажать на рычажки фиксаторов на направляющих с правой стороны вверх, а с левой вниз, вытащить ящик без усилий.

Как снять боковые стенки: открутить 2 винта с шайбами и гайками (2 с левой и 2 с правой стороны) в верхней части стенки тумбы и извлечь держатели направляющих.

После установки столешницы, установите боковые стенки (боковые стенки легко встают через фронтальную нишу под ящики) и выдвижные ящики (при установке ящиков не нужно отгибать усики, важно просто ровно совместить полозья и направляющие.).

Подготовка тумбы с дверцей и полкой внутри

Установите регулируемые ножки. При помощи самонарезающих винтов закрепите:

• дно тумбы к боковым опорам,
• заднюю стенку,
• боковые стенки.

Установите на тумбу нижний ограничитель 2-мя винтами с шайбами и гайками и верхний ограничитель с помощью 4-х самонарезающих винтов.

Закрепите полку к боковым стенкам, использую 4 винта с гайками и шайбами.

Установите штифты для установки дверки.

Чтобы установить дверку, необходимо надеть ее на нижний штифт и утопить верхний.

Установите замок на дверцу и ригель замка.

Крепление полки-стенки к тумбе

При помощи 5-ти самонарезающих винтов соедините полку-стенку и тумбу так, как показано на фото. Обратите внимание, что головки самонарезающих винтов должны располагаться с задней стороны верстака.

Установка столешницы

Установите столешницу на верстак. С помощью линейки или рулетки выровняйте столешницу относительно контура основания. Прикрутите столешницу используя 10-ть саморезов размером 4.2х50 мм.

Крепление двух тумб друг к другу

На одной из двух тумб рассверлите 4 уже имеющихся отверстия до больше диаметра. Для этого используйте сверло диаметром 5 мм. Аналогичным способом рассверлите отверстия на второй тумбе с ответной стороны. После этого используя болты размером 4х70 мм с шайбами и гайками стяните обе тумбы.
