Кронштейн для деревянной полки, усиленный, нагрузка до 150 кг.

Усиленный кронштейн для подвеса деревянной полки системы IF.

Два варианта длины кронштейна:

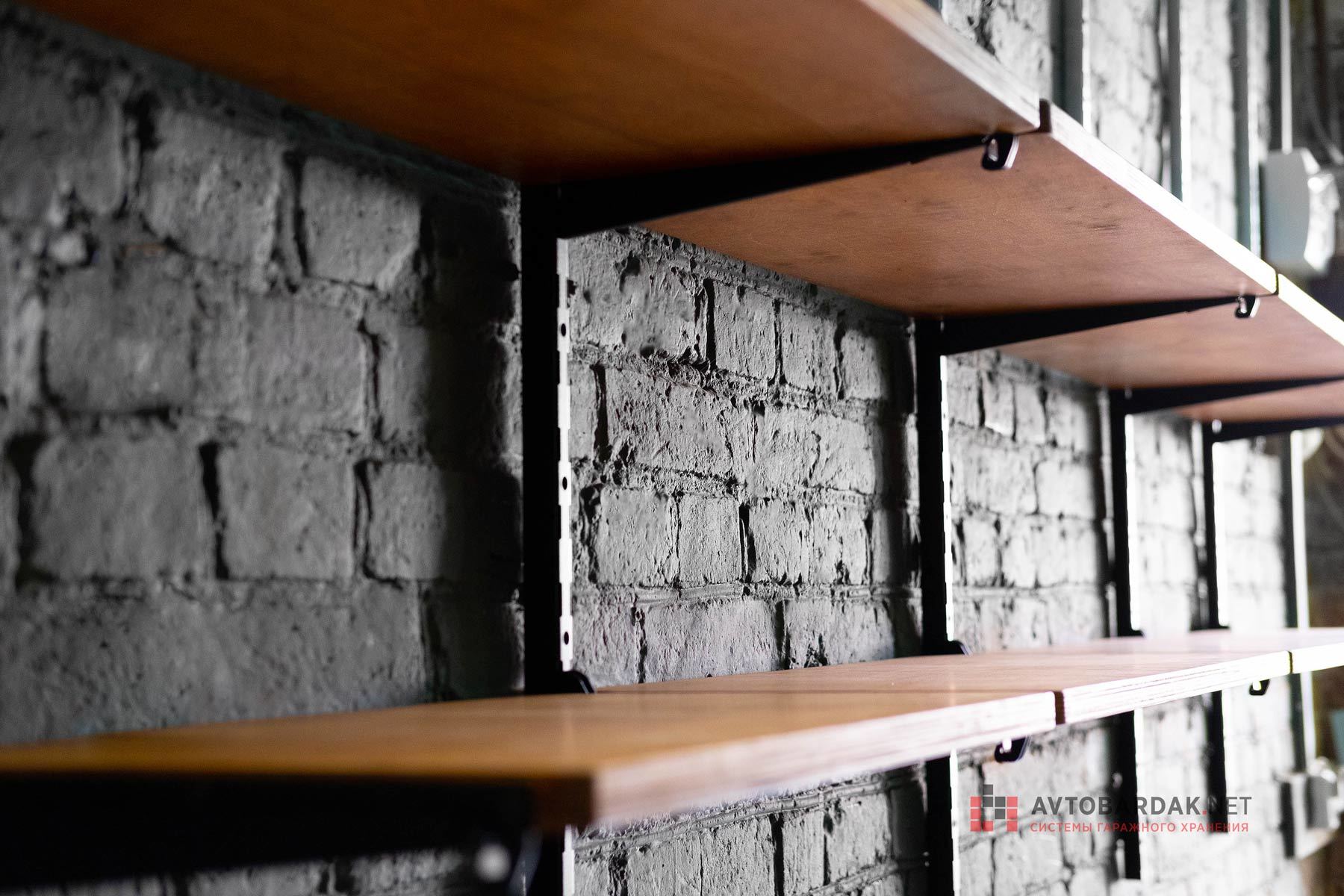

• Для деревянной полки глубиной 340 мм.
• Для деревянной полки глубиной 540 мм.

Нагрузка на кронштейн 150 кг.

Во время тестов мы нагружали деревянную полку на двух кронштейнах весом 300 кг в течение недели. Ни одна деталь не деформировалась за это время.

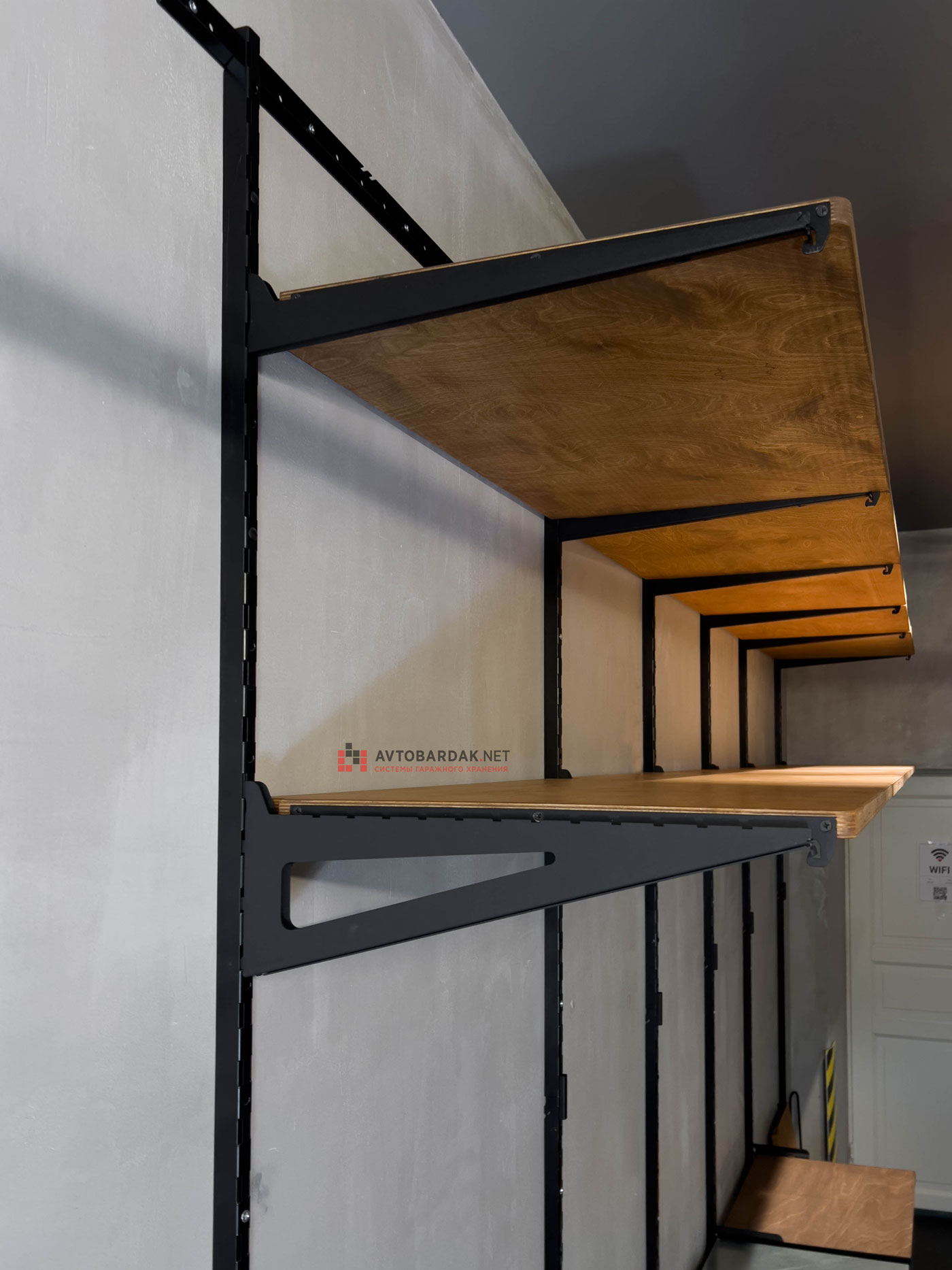

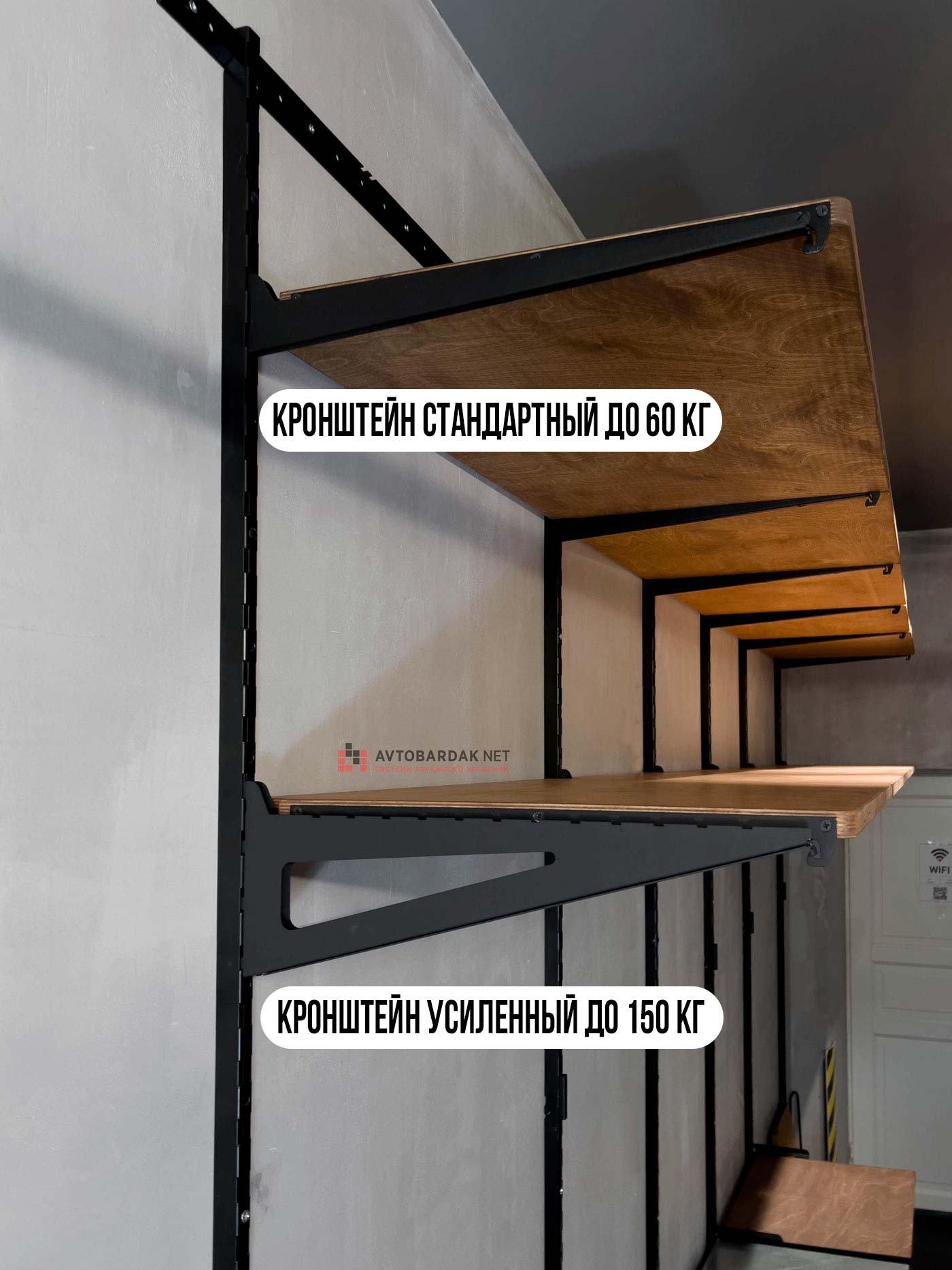

Отличия от стандартного кронштейна с нагрузкой до 60 кг в том, что увеличена высота кронштейна по вертикальной направляющей в 2 раза в кронштейне длиной 520 мм и в 1,5 раза в кронштейне длиной 315 мм.

Если вы планируете хранить на полках обычный инвентарь, вам подойдет стандартный кронштейн, если вам нужно хранить тяжелые предметы – используйте усиленный кронштейн.

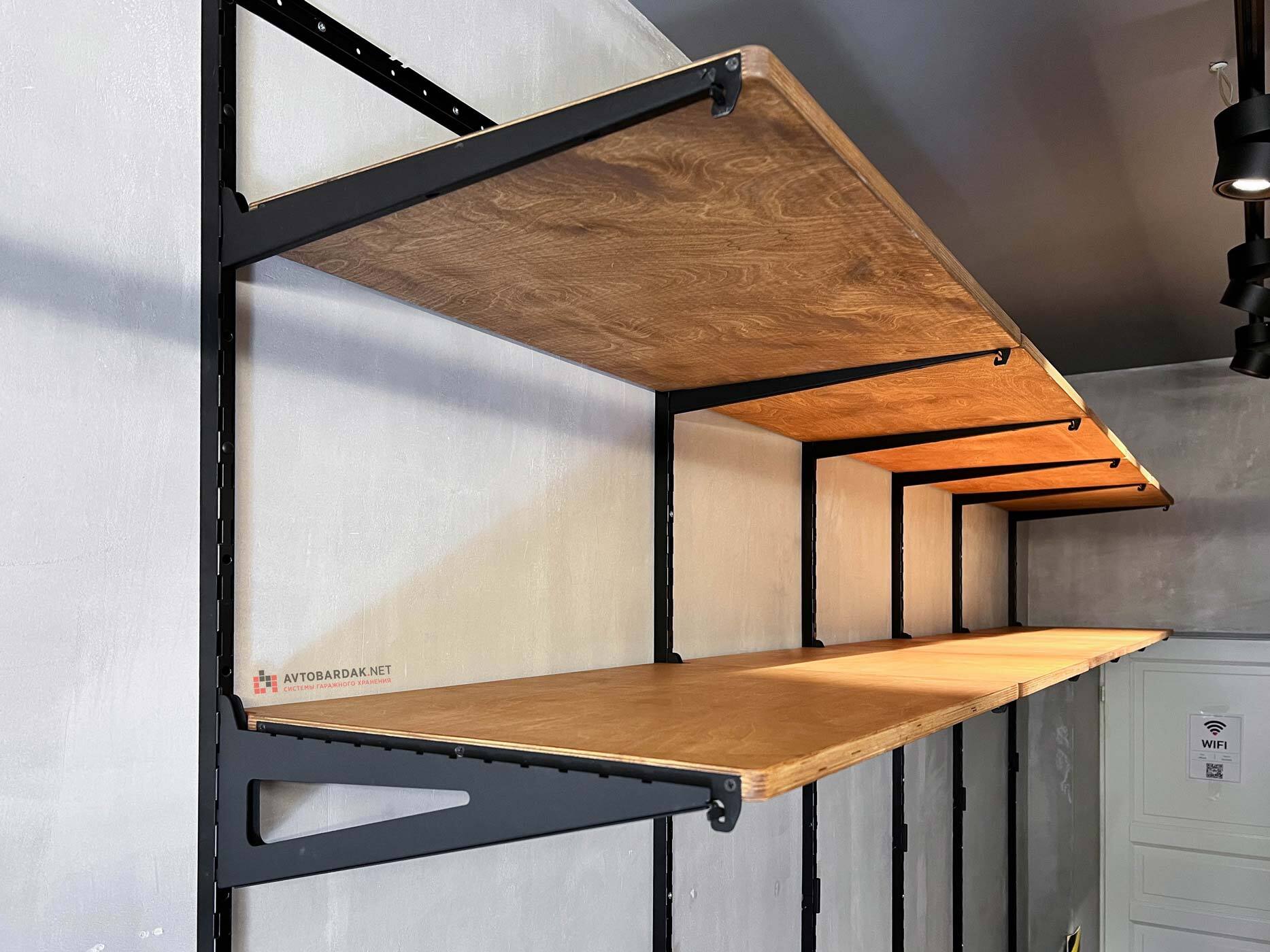

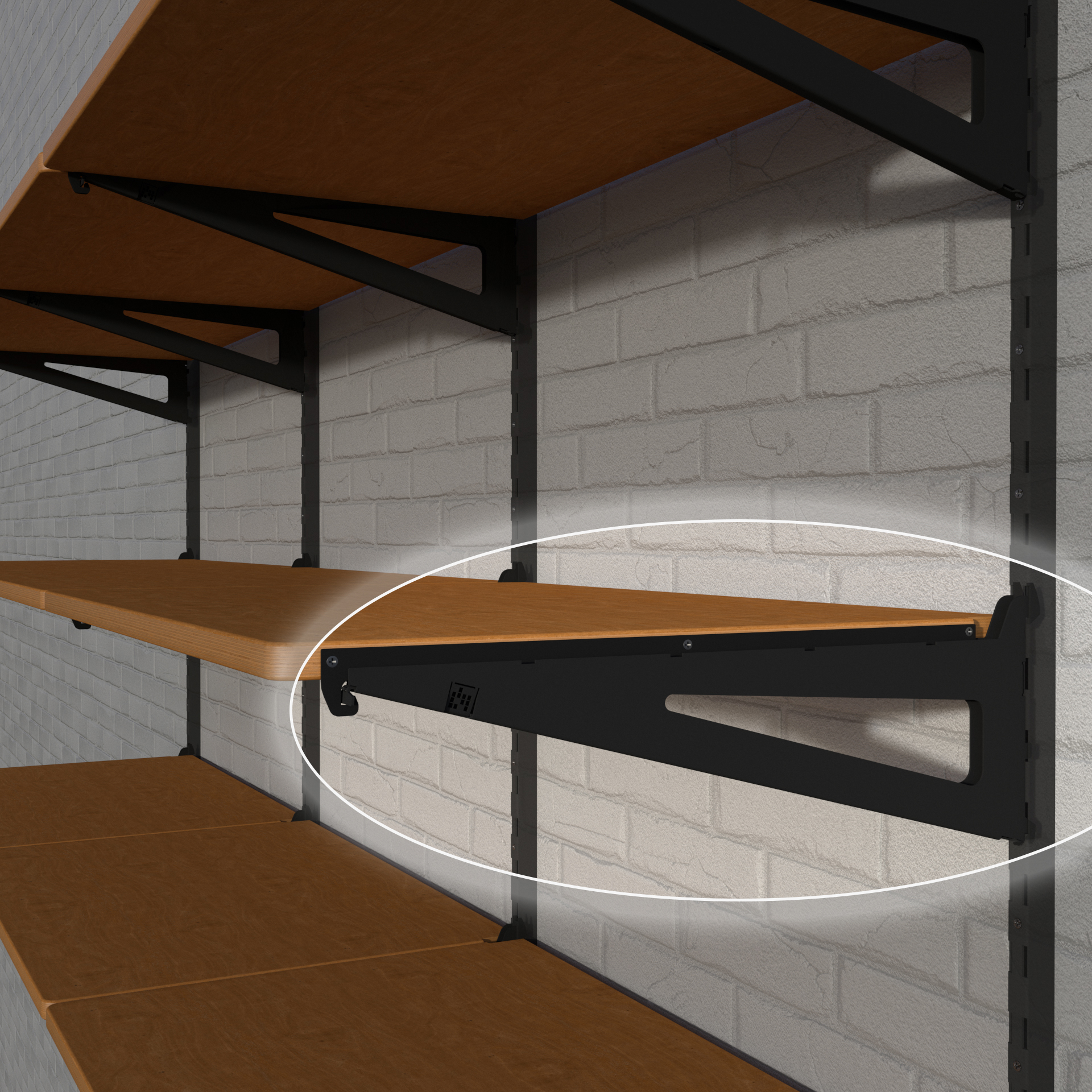

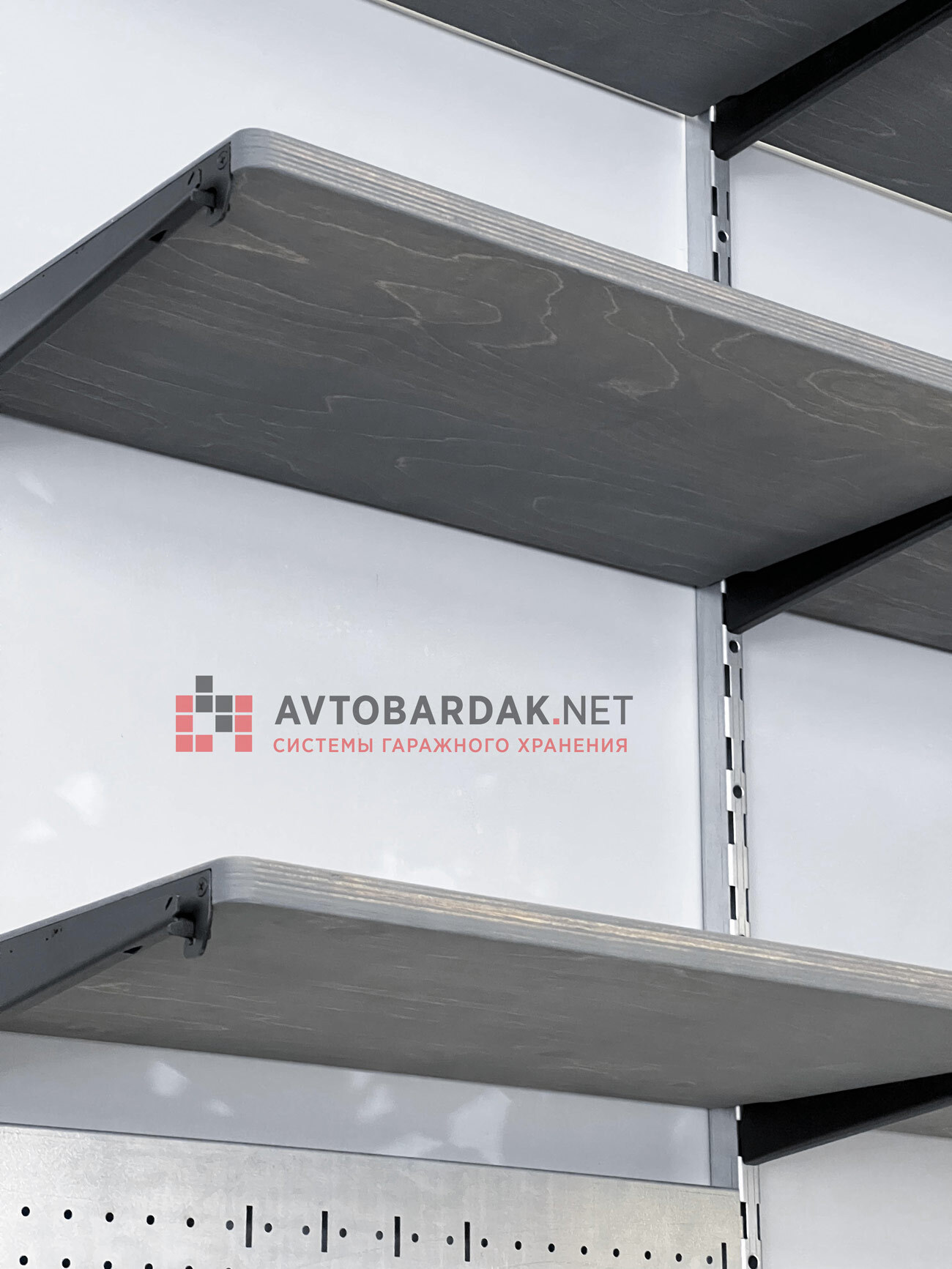

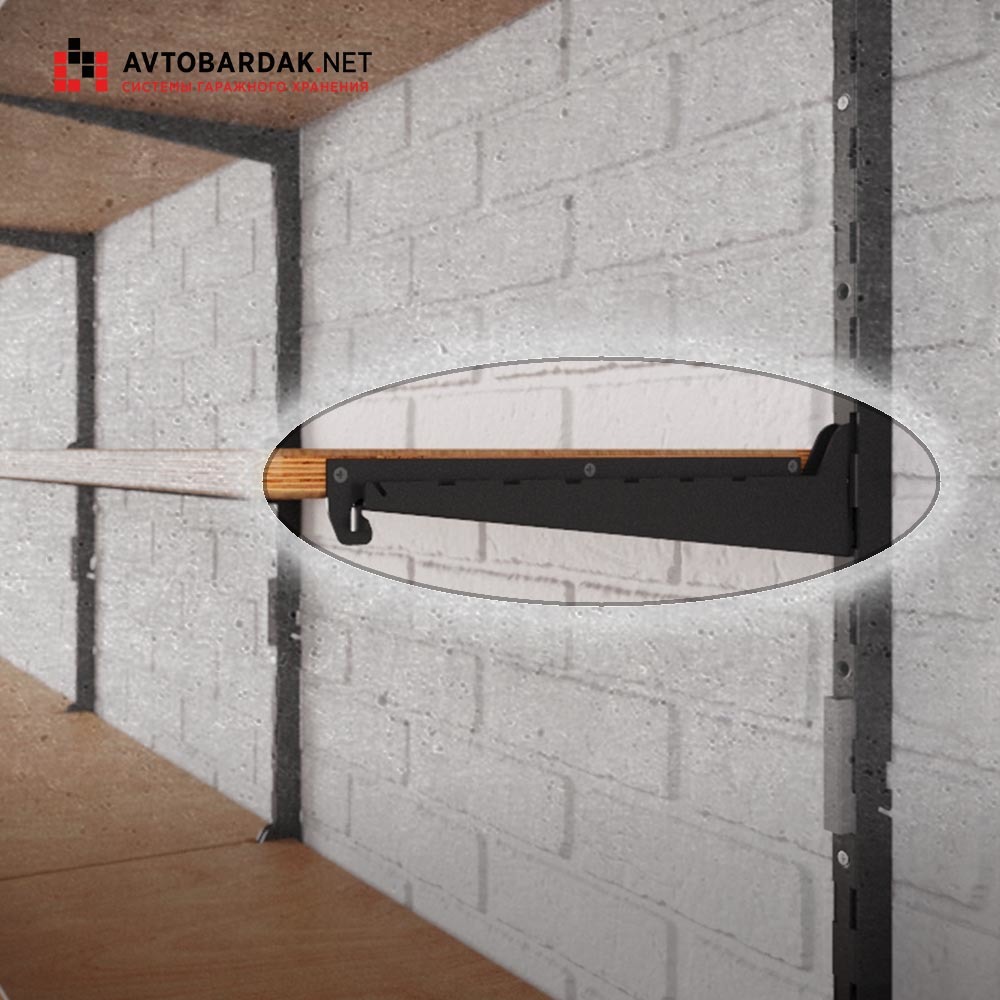

Кронштейн устанавливается в перфорацию вертикальных направляющих. Кронштейн и полки съемные, можно перевешивать выше или ниже по всей высоте вертикальной направляющей с шагом 50 мм.

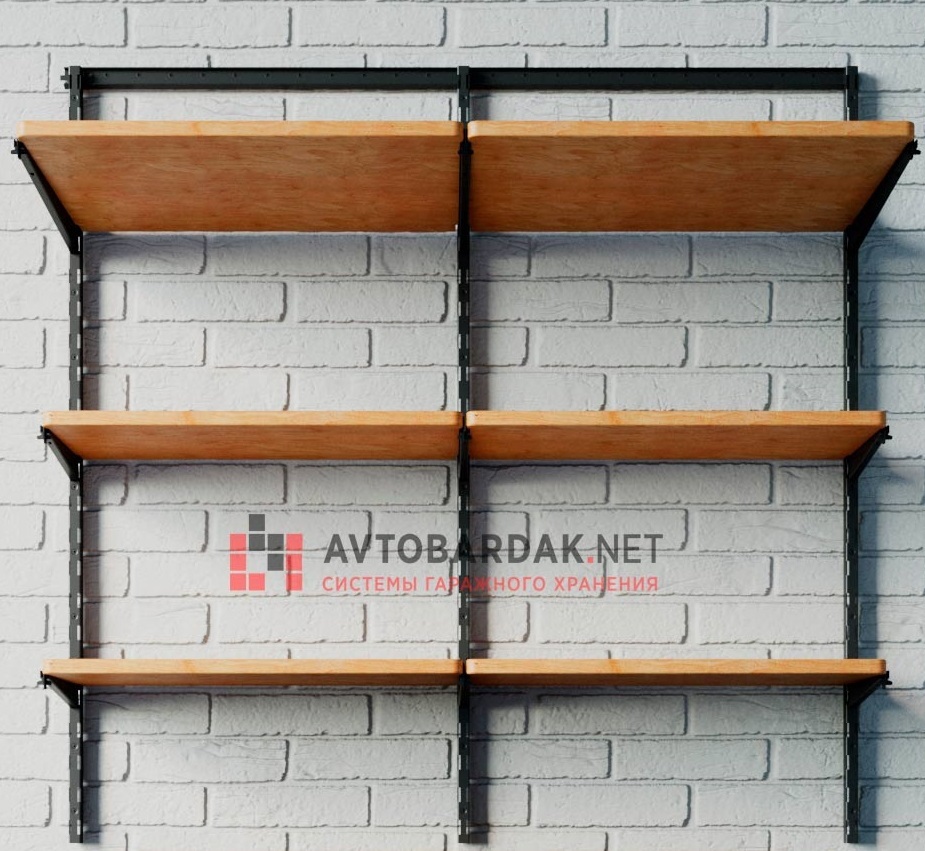

Одна деревянная полка подвешивается на два кронштейна.

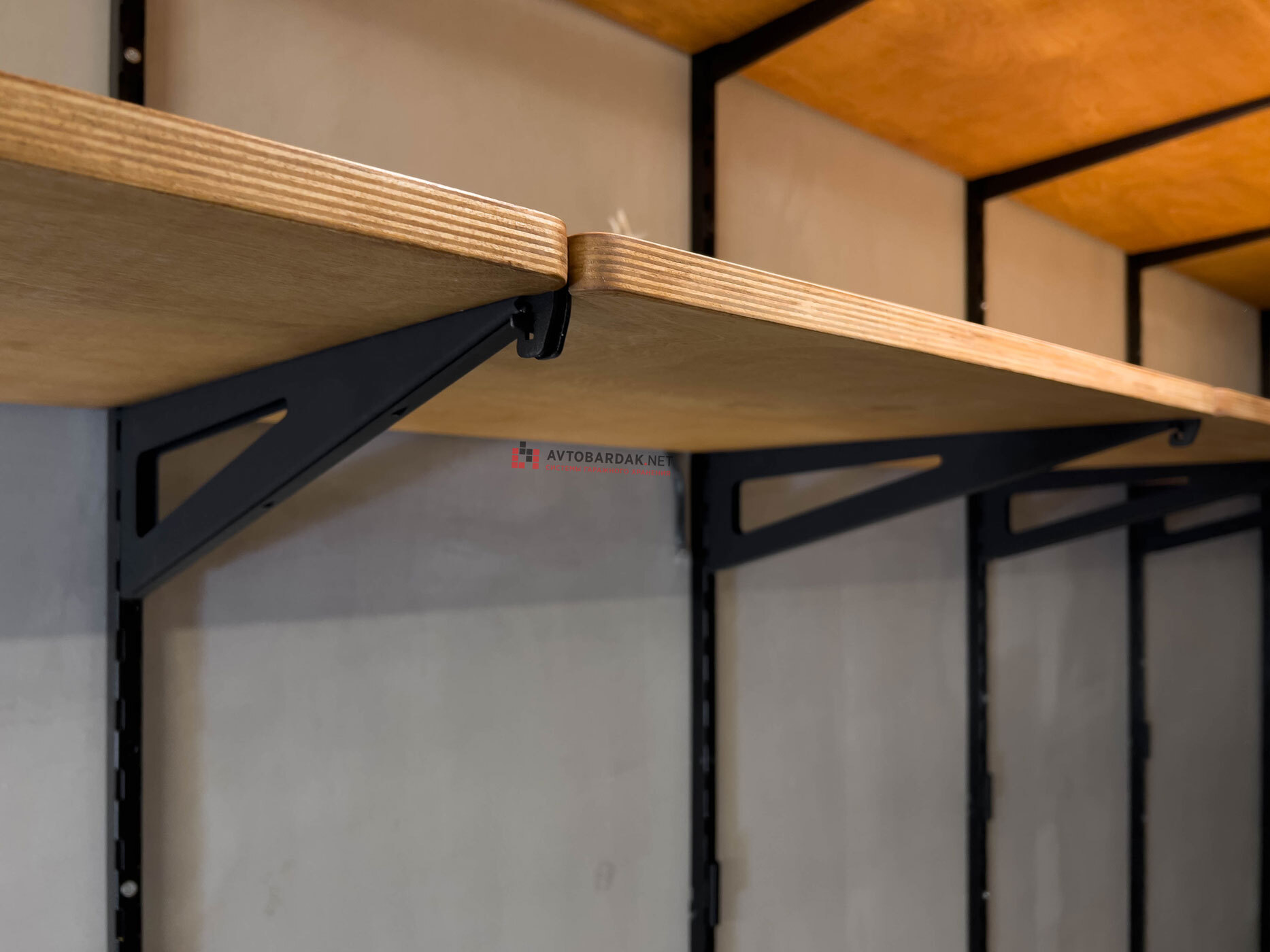

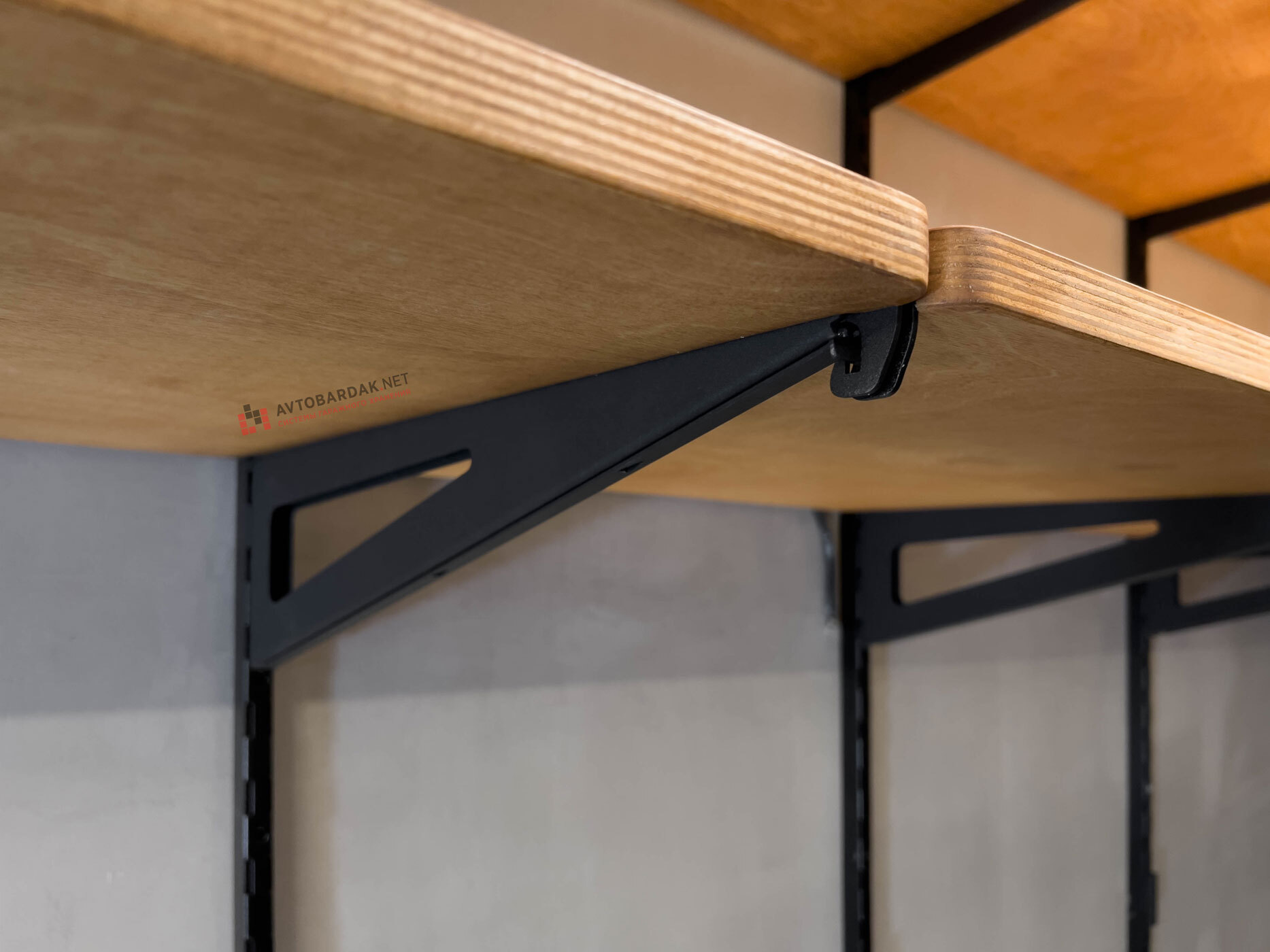

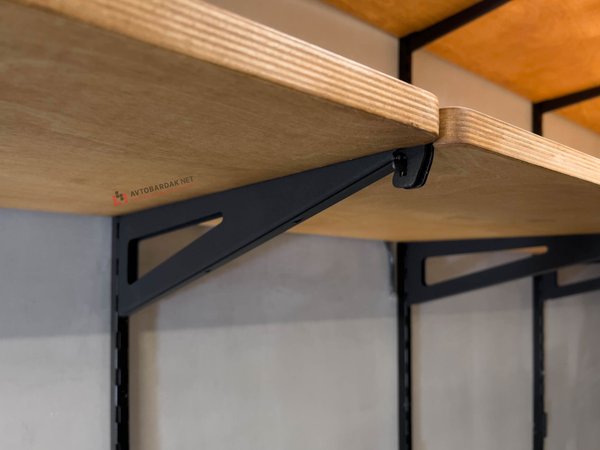

На стыке двух полок нужен один кронштейн.

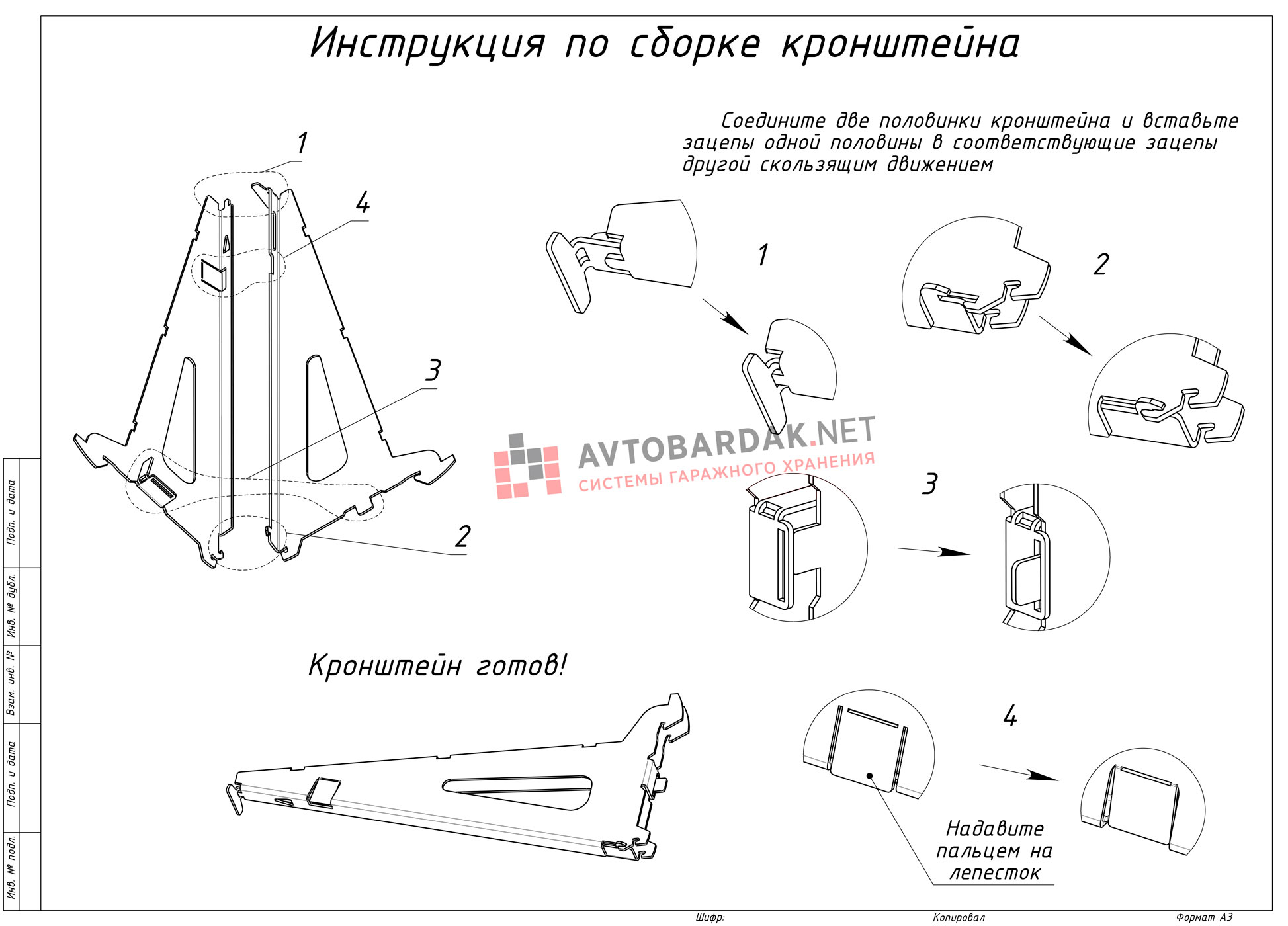

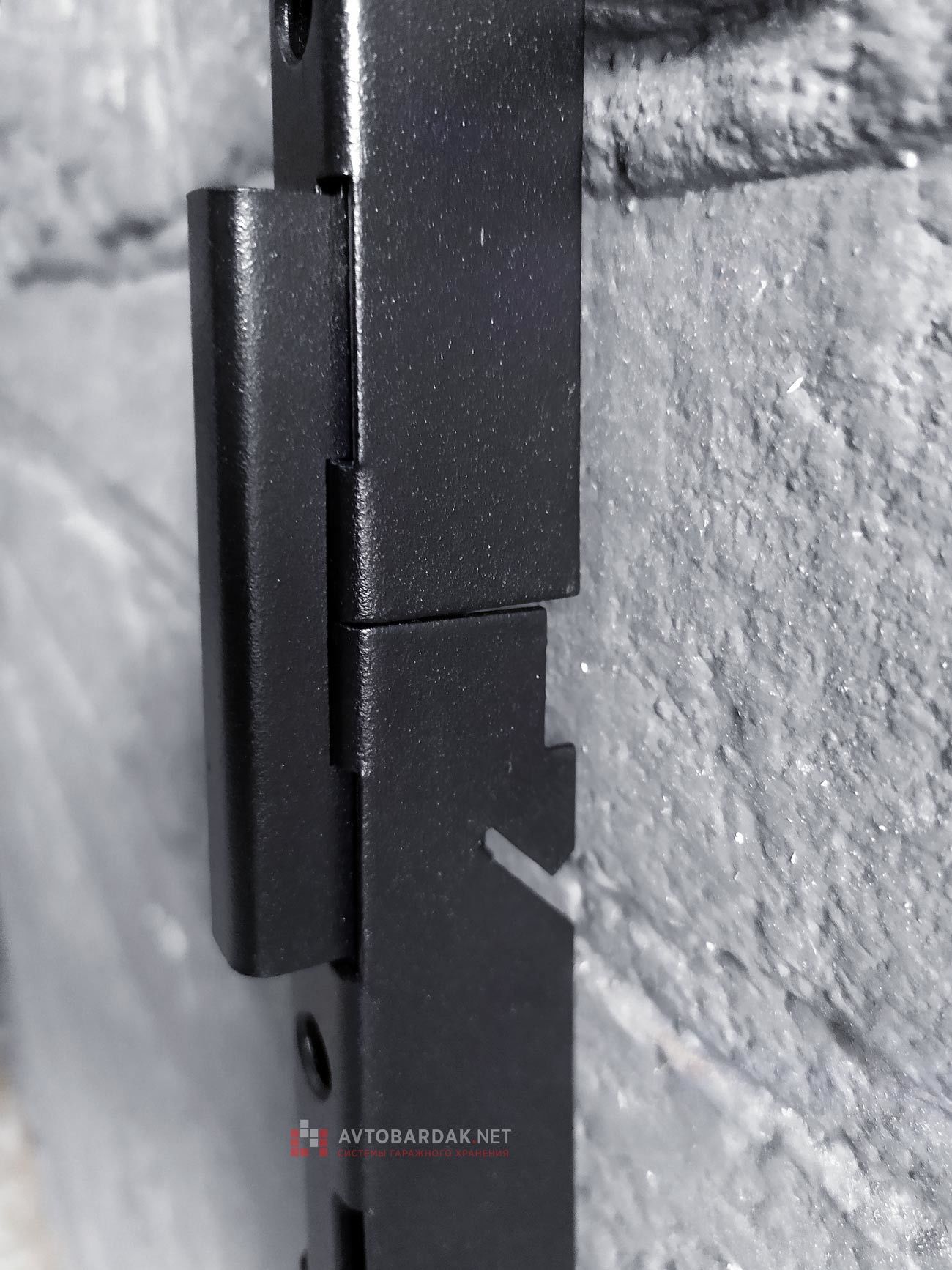

Усиленный кронштейн сборный, собирается из двух половинок. Схема сборки во вкладке "Инструкция".

Половинки сцепляются между собой системой застежек и в финале фиксируется между собой нажатием язычка.

Сборка кронштейна доставляет удовольствие, напоминает щелчок затвора. Инструкция по сборке прилагается.

Почему кронштейн составной из двух половинок? Почему не цельный?

Кронштейны сначала вырезаются на лазере, затем их гнут на гибочном станке. Не существует оснастки гибочного станка, которая может гнуть кронштейны больше, чем на 2 зацепа (2 зацепа - это нагрузка чуть больше 60 кг).

Поэтому мы придумали способ соединения кронштейна из двух половинок и получаем в итоге 3 зацепа у кронштейна полки 340 мм глубиной и 4 зацепа у кронштейна полки 540 мм глубиной.

Материал: сталь толщиной 1,5 мм, порошковая покраска в черный цвет.

Как установить деревянную полку на кронштейны.

1. Установить кронштейны на вертикальную направляющую (зацепами кронштейна в перфорацию направляющей).

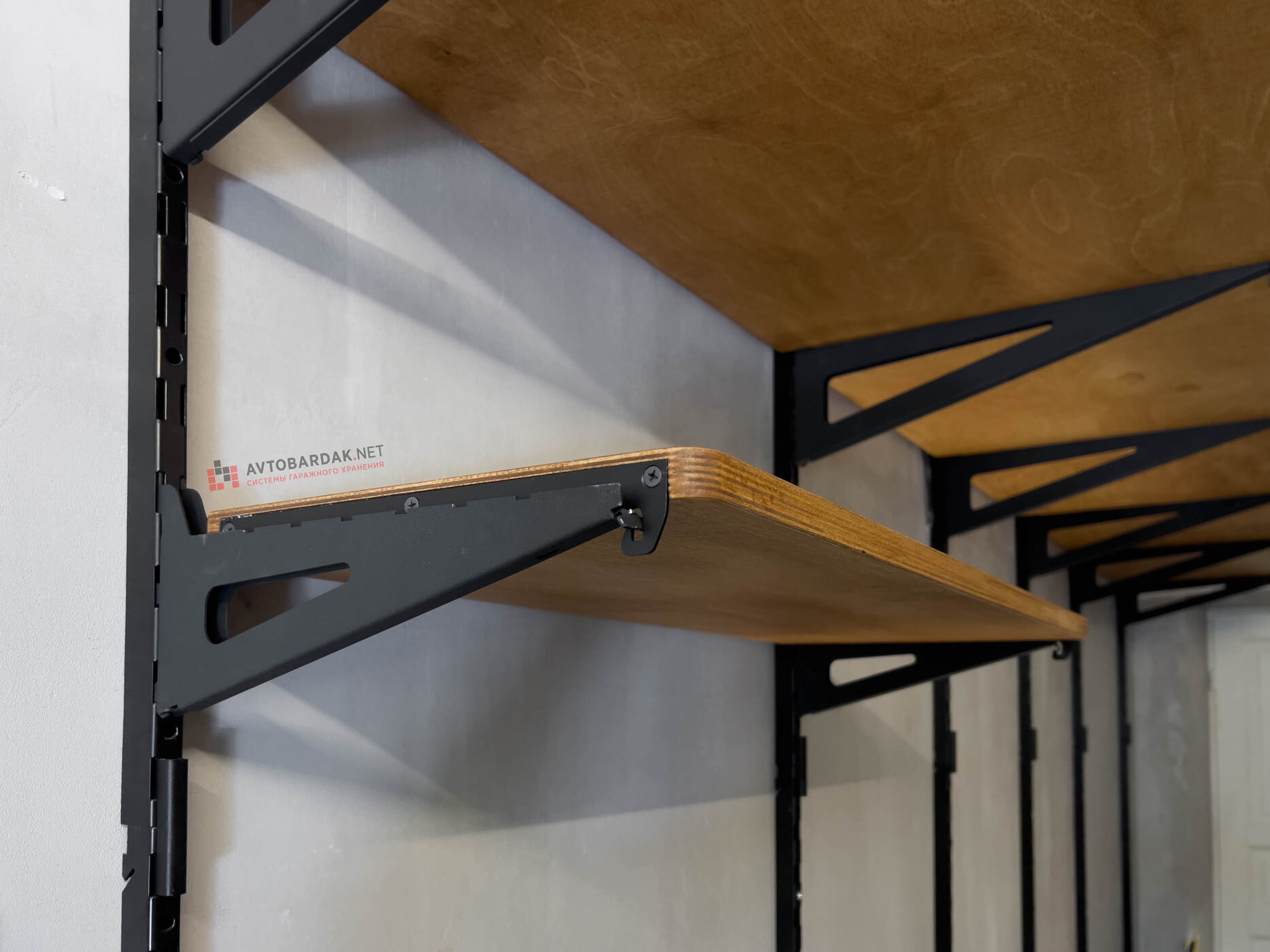

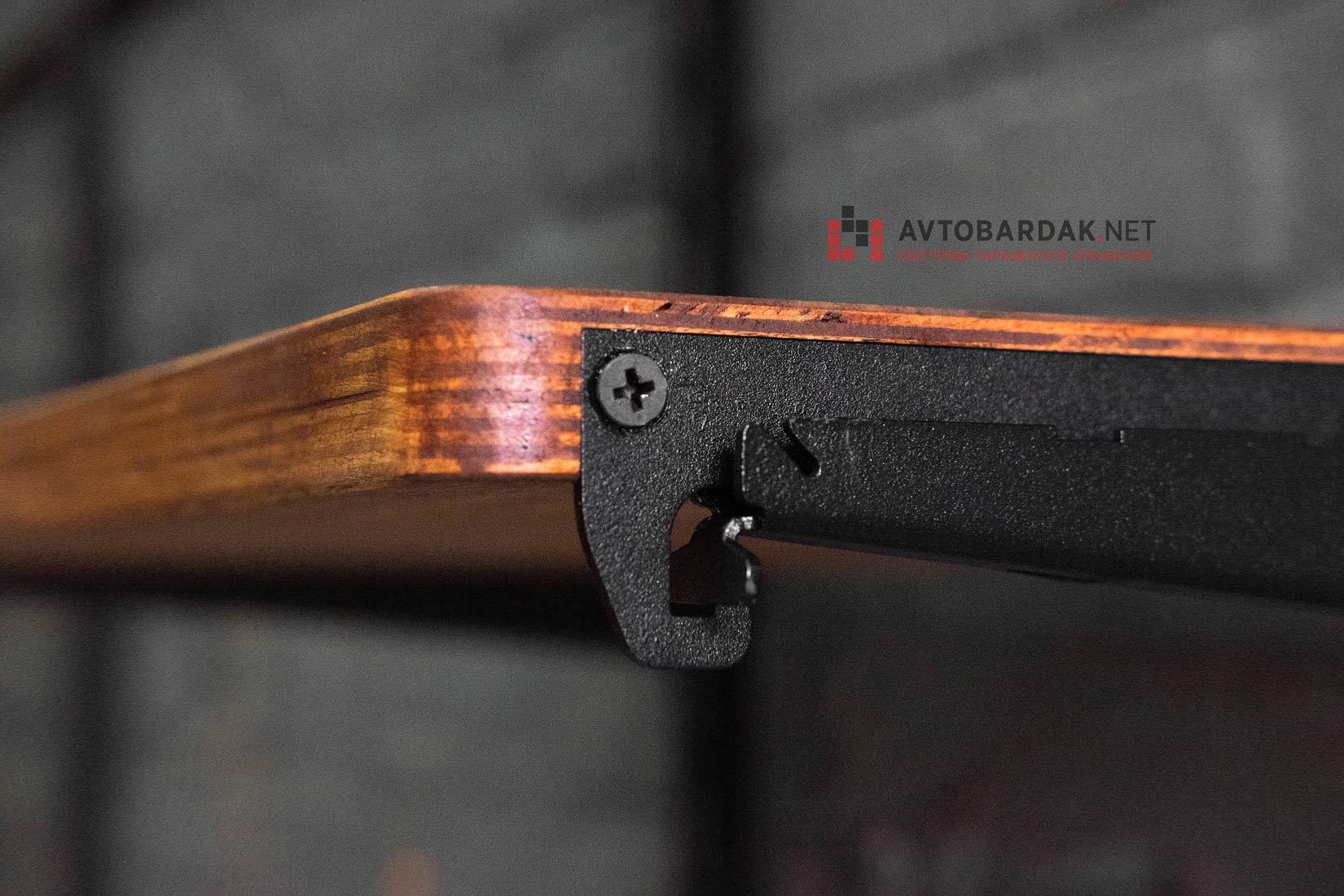

2. Поднести полку к краю кронштейна под 45° (кронштейн устанавливается в зазор между деревянной полкой и ее металлической боковиной), довести полку до края кронштейна ("ушки" кронштейна состыковываются с зацепами на окончании боковины полки).

3. Опустить деревянную полку полку на кронштейны.
