Металлический верстак глубиной 500 мм (рамный, модульный), серия Сириус.

Реальный размер столешницы:  Длина: 1205, 1605 или 2005 мм. Глубина: 505 мм. Толщина: фанера 24 мм + оцинкованный кожух 1,5 мм.

Обратите внимание, что глубина и ширина верстачной тумбы 505 мм, поэтому столешница заподлицо с тумбой. Если на полу установлен плинтус, между столешницей и стеной будет зазор. В случае плинтуса рекомендуем выбирать глубину столешницы 575 мм или устанавливать кухонный плинтус.

Высота верстака 865 - 895 мм. Верстак комплектуется регулируемыми ножками. 895 мм - высота верстака при максимально выкрученных ножках. Регулируемые ножки позволяют выровнять верстак на кривом полу.

Модульность:

Верстак может комплектоваться или тумбами с 4 выдвижными ящиками или тумбами с дверцей с полкой внутри или ножками опорами и комбинироваться любыми из этих вариантов (два исключения: верстак длиной 1605 и 2005 не может комплектоваться ножками-опорами сразу с двух сторон и на верстак длиной 2005 мм не могут вообще быть установлены ножки-опоры в связи с тем, что в этих случаях у столешницы образуется слишком большой пролет).

Верстаки мощные, рамные. Основа тумб и ножки-опоры изготавливаются из металлической профильной трубы квадратного сечения 30 х 30 мм. Рамная конструкция может выдержать очень большие нагрузки (порядка тонны), общая нагрузка на верстак ограничивается только грузоподъемностью столешницы (рекомендуемая равномернораспределенная нагрузка на поверхность не более 500 кг).

Регулируемые ножки. Ножки-опоры, а так же тумбы комплектуются регулируемыми винтовыми ножками.

Комплектующие верстака, этапы монтажа. Все верстаки поставляются в разборно виде, все комплектующие упакованы отдельно:

• Тумба 4 выдвижных ящика,
• Тумба с дверцей с полкой внутри,
• Ножки-опоры,
• Полка + стенка (соединяет между собой тумбы и ножки-опоры),
• Столешница.

В разделе инструкции вы найдете информацию, необходимую для сборки любой комплектации верстака:

• Подготовка тумбы с 4 выдвижными ящиками (перед монтажом столешницы с тумбой необходимо выполнить несколько операций),
• Сборка тумбы с дверцей,
• Соединение полки к стенке,
• Крепление полки-стенки к ножкам-опорам,
• Крепление полки-стенки к тумбам,
• Крепление столешницы на верстак.

Внимание! При проектировании данных верстаков производитель не предусматривал возможность конфигурации, когда две тумбы соединены вместе - не предусмотрены отверстия необходимого (5 мм) диаметра для стяжки тумб. Но, в связи тем, что данная конфигурация пользуется популярностью, есть два варианта сборки подобных вариантов:

• Тумбы соединяются между собой только столешницей.
• В каждой тумбе необходимо рассверлить 4 отверстия до 5 мм и скрепить тумбы между собой 4 винтами диаметром 4 мм (мы укомплектуем заказ необходимыми винтами, гайками и шайбами, вам понадобится сверло по металлу 5 мм и дрель.

Более подробную информацию по креплению двух тумб между собой вы найдете во вкладке инструкция.

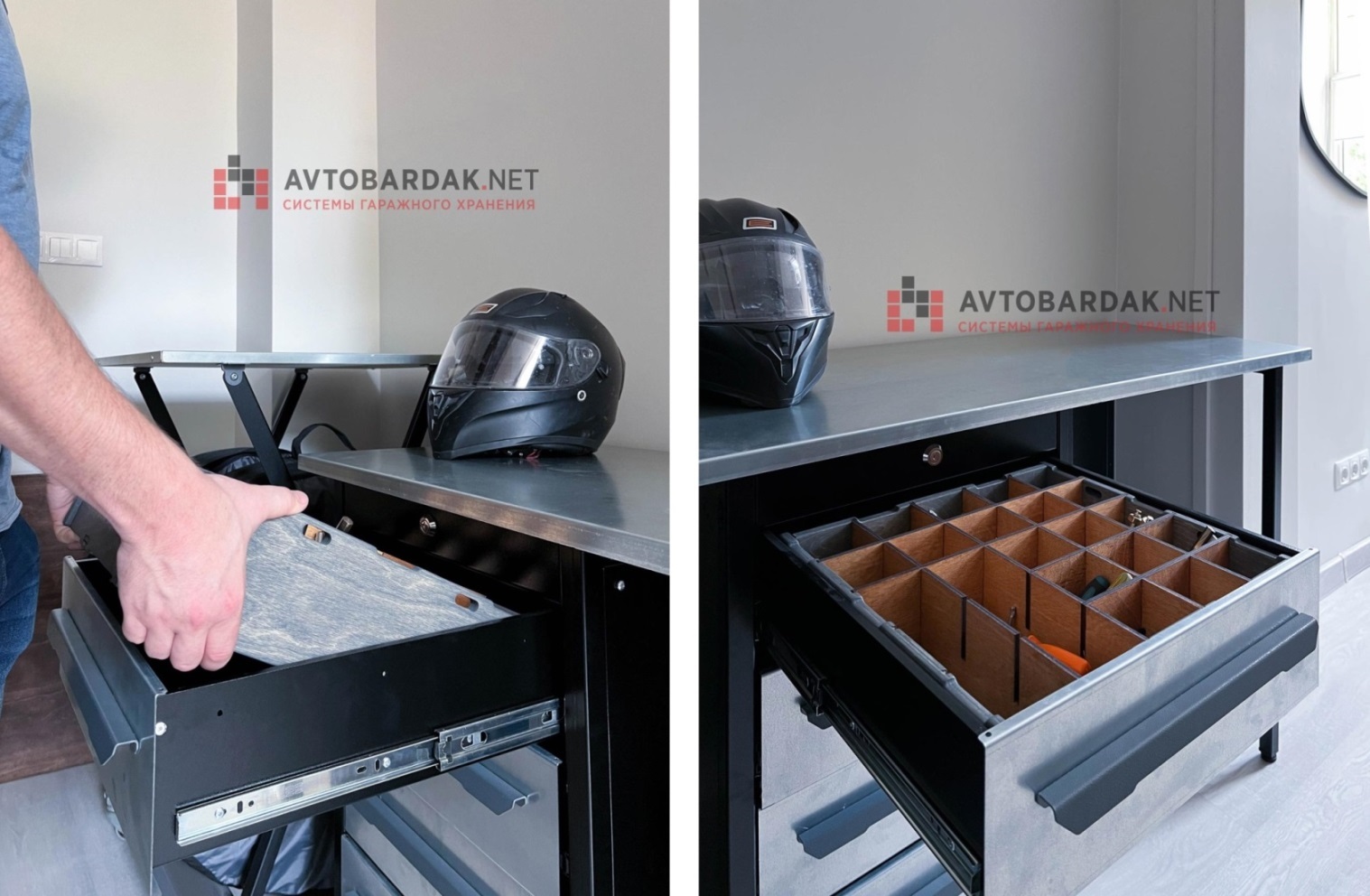

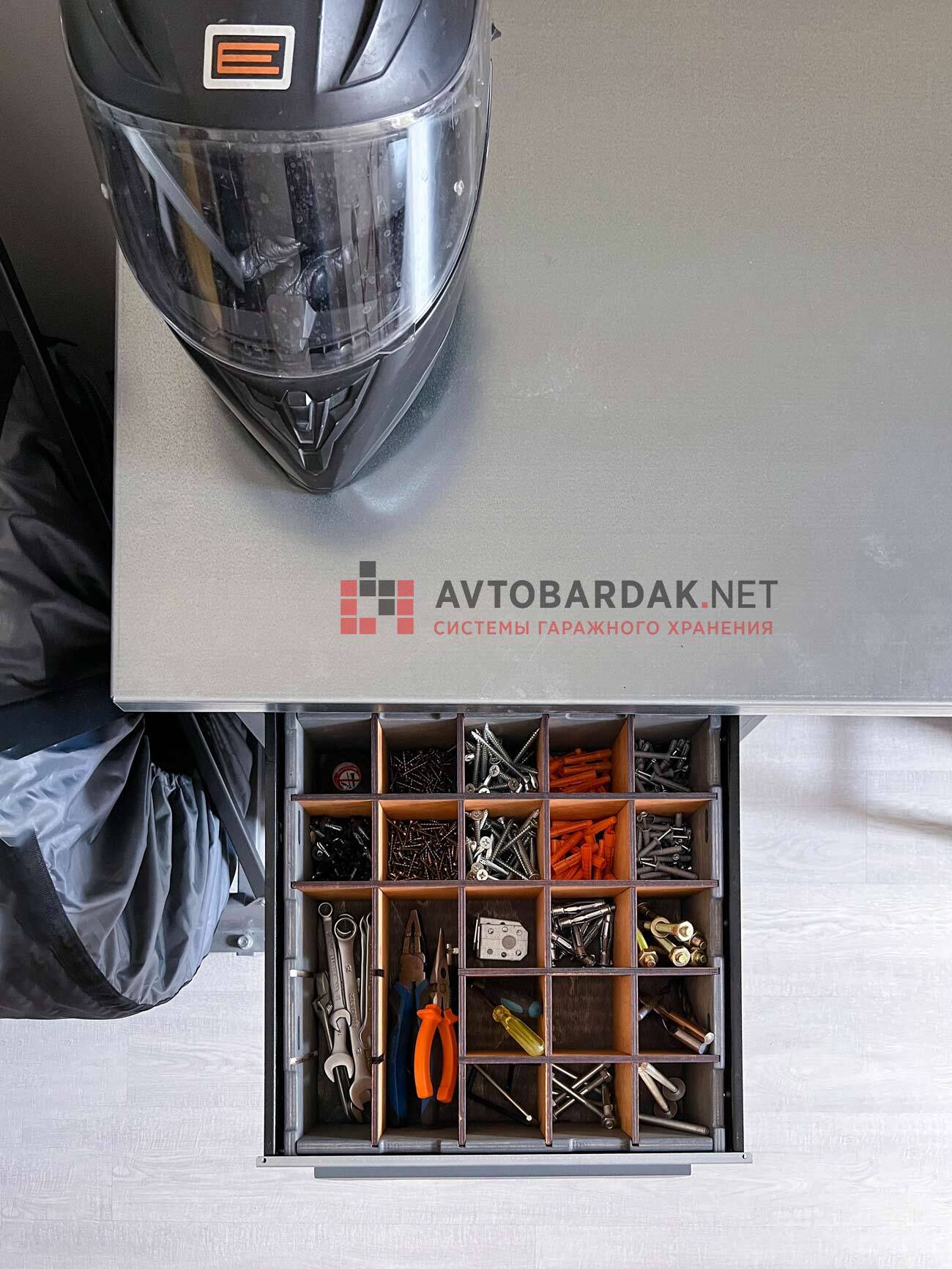

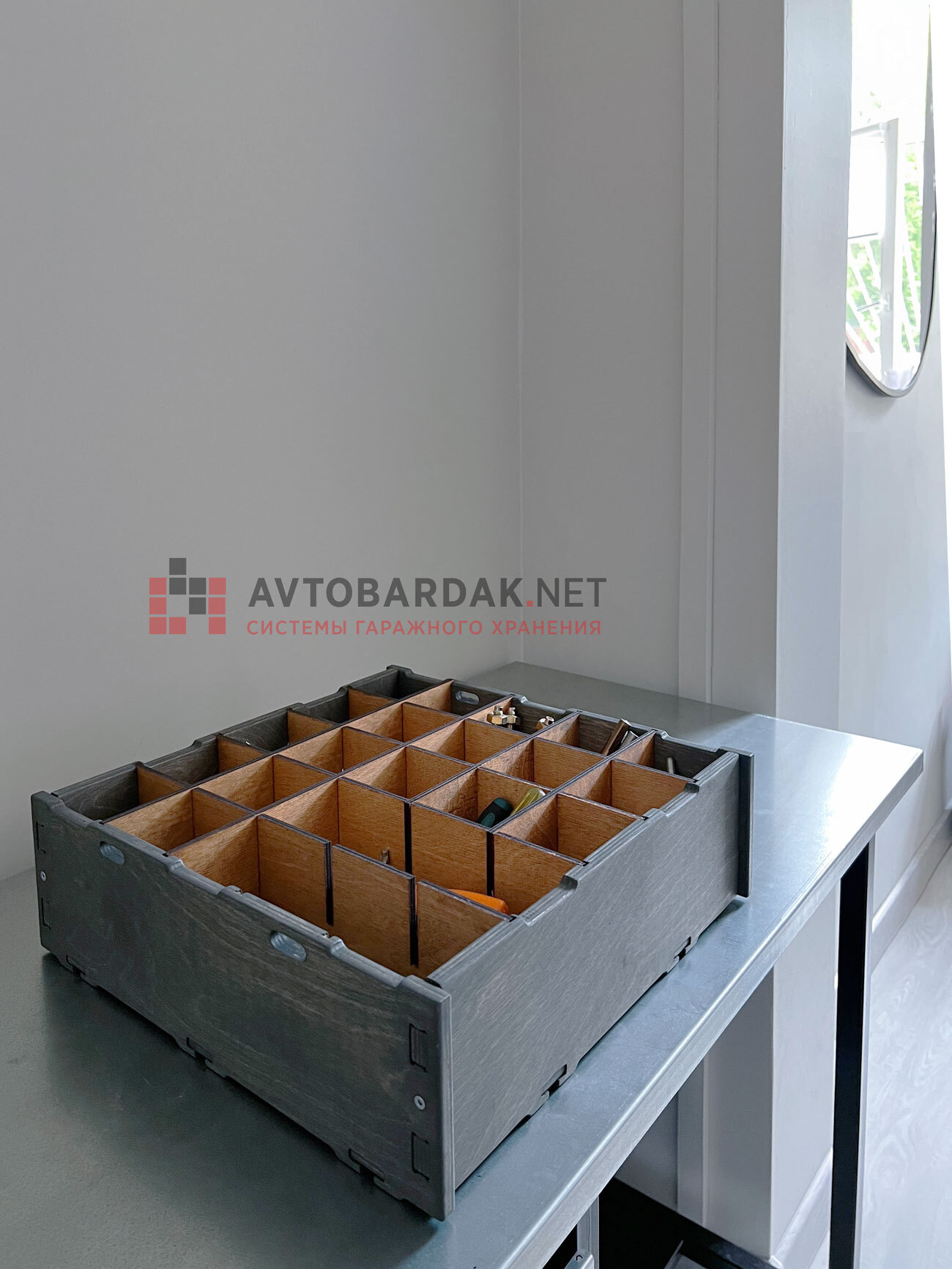

Все металлические верстаки серии Сириус с тумбами с выдвижными ящиками можно доукомплектовать или резиновыми ковриками или специальными деревянными ящиками с перегородками. Ящики с делителями пространства - в них удобно хранить крепеж или инструменты.

Верстак без тумбы (ножки-опоры с двух сторон, только для верстака длиной 1205 мм)

• Соединение полки и стенки
• Крепление полки-стенки к ножкам опорам
• Установка столешницы

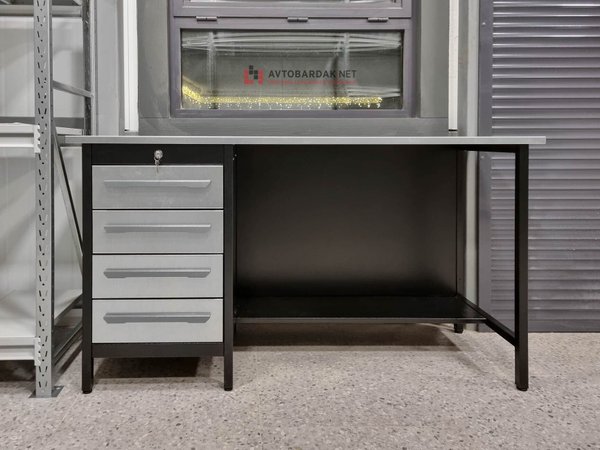

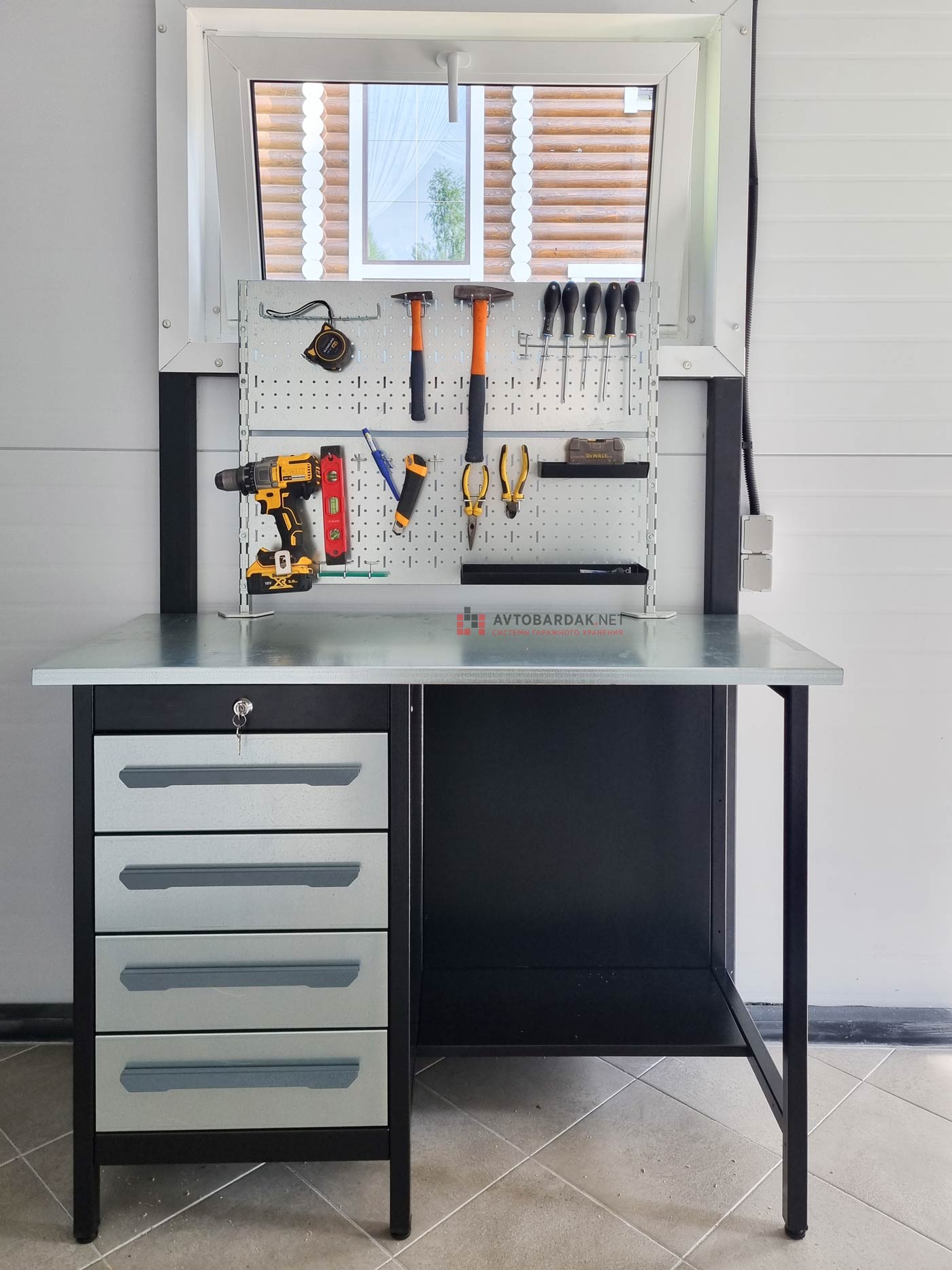

Верстак с ножками опорами с одной стороны и тумбой с другой (только для верстаков длиной 1205 и 1605 мм)

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Соединение полки и стенки
• Крепление полки-стенки к ножкам опорам
• Крепление полки-стенки к тумбе
• Установка столешницы

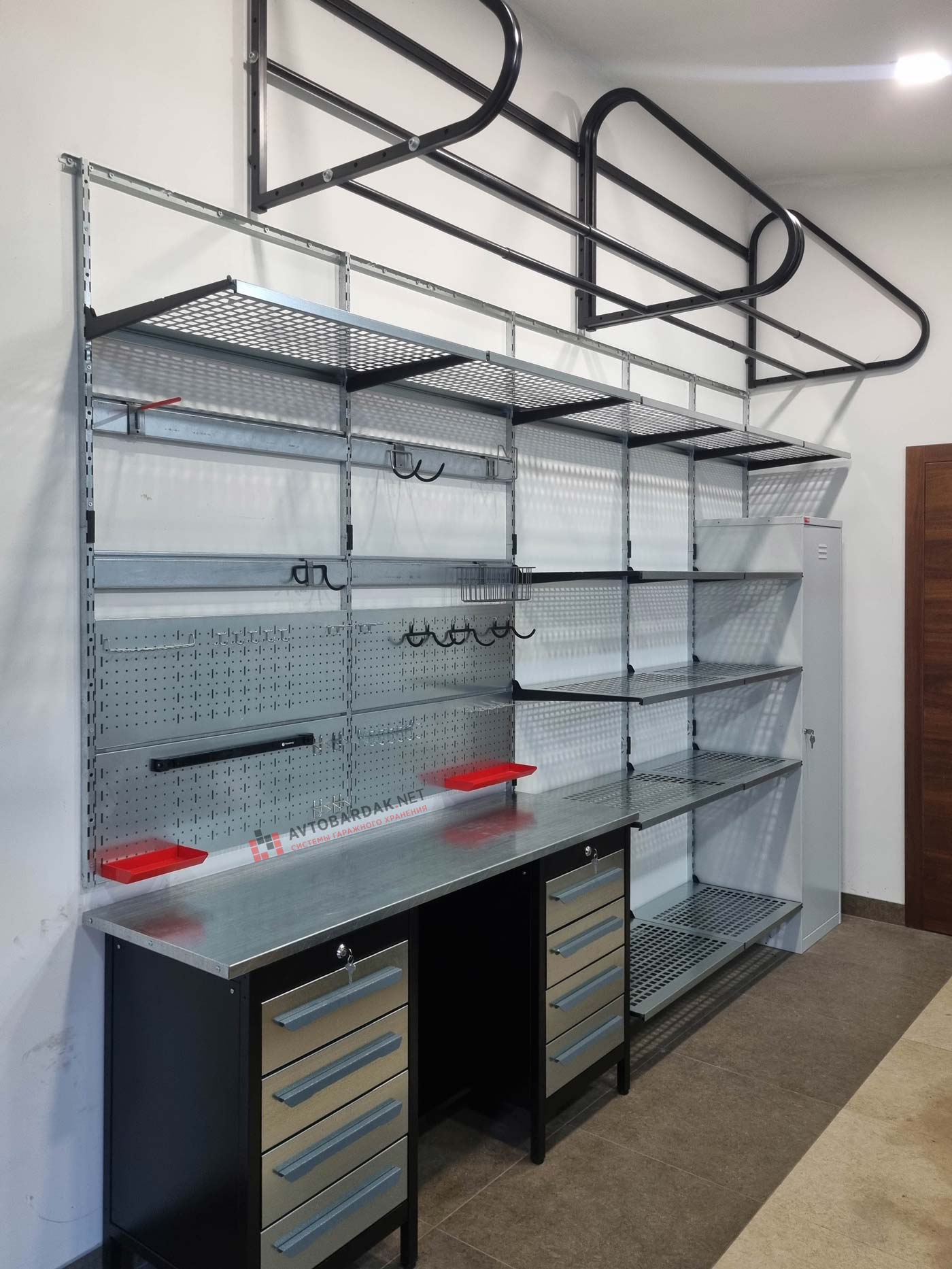

Верстак с полкой-стенкой между двумя тумбами (за исключением верстаков, когда тумбы примыкают друг к другу)

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Соединение полки и стенки
• Крепление полки-стенки к тумбе
• Установка столешницы

Верстак длиной 1205 мм с двумя тумбами

• Подготовка тумбы (тумбы 4 ящика или тумбы с дверцей)
• Крепление двух тумб между собой
• Установка столешницы

Соединение полки и стенки

Соедините полку с стенку в двух точках так, как показано на фото. Обратите внимание, что головки винтов должны располагаться с задней стороны верстака.

Крепление полки-стенки к ножкам-опорам верстака

Соедините полку-стенку с ножками опорами при помощи 5 самонарезающих винтов так, как показано на фото. Обратите внимание, что головки самонарезающих винтов должны располагаться с задней стороны верстака.

Подготовка тумбы с 4 выдвижными ящиками

Установите ручки на фасады выдвижных ящиков и регулируемые ножки на тумбу.

Далее, до момента установки столешницы вам необходимо извлечь выдвижные ящики из тумбы и снять боковые стенки с держателями направляющих. Столешницу возможно прикрепить к тумбе только, если на ней не будет боковых стенок с направляющими для ящиков.

Как снять ящик: максимально выдвинуть и нажать на рычажки фиксаторов на направляющих с правой стороны вверх, а с левой вниз, вытащить ящик без усилий.

Как снять боковые стенки: открутить 2 винта с шайбами и гайками (2 с левой и 2 с правой стороны) в верхней части стенки тумбы и извлечь держатели направляющих.

После установки столешницы, установите боковые стенки (боковые стенки легко встают через фронтальную нишу под ящики) и выдвижные ящики (при установке ящиков не нужно отгибать усики, важно просто ровно совместить полозья и направляющие.).

Подготовка тумбы с дверцей и полкой внутри

Установите регулируемые ножки. При помощи самонарезающих винтов закрепите:

• дно тумбы к боковым опорам,
• заднюю стенку,
• боковые стенки.

Установите на тумбу нижний ограничитель 2-мя винтами с шайбами и гайками и верхний ограничитель с помощью 4-х самонарезающих винтов.

Закрепите полку к боковым стенкам, использую 4 винта с гайками и шайбами.

Установите штифты для установки дверки.

Чтобы установить дверку, необходимо надеть ее на нижний штифт и утопить верхний.

Установите замок на дверцу и ригель замка.

Крепление полки-стенки к тумбе

При помощи 5-ти самонарезающих винтов соедините полку-стенку и тумбу так, как показано на фото. Обратите внимание, что головки самонарезающих винтов должны располагаться с задней стороны верстака.

Установка столешницы

Установите столешницу на верстак. С помощью линейки или рулетки выровняйте столешницу относительно контура основания. Прикрутите столешницу используя 10-ть саморезов размером 4.2х50 мм.

Крепление двух тумб друг к другу

На одной из двух тумб рассверлите 4 уже имеющихся отверстия до больше диаметра. Для этого используйте сверло диаметром 5 мм. Аналогичным способом рассверлите отверстия на второй тумбе с ответной стороны. После этого используя болты размером 4х70 мм с шайбами и гайками стяните обе тумбы.
