Секция продления стеллажа (глубина 600, высота 2500 мм)

Напольные стеллажи поставляются в разборном виде (вертикальные стойки, связи боковых секций, горизонтальные балки и полочные панели, подпятки и пластины регулировки высоты). Крепеж для сборки входит в комплектацию. Схемы сборки  - во вкладке «инструкция».

Размеры:
•  Высота 2500 мм.
•  Глубина 600 мм.
•  3 варианта номинальной длины 900, 1200 и 1500 мм (по длине горизонтальной балки). Реальная длина стеллажа будет больше на толщину вертикальных стоек (50 мм – толщина каждой стойки) и на выступ подпятки в нижней части стеллажа (выступает на 15 мм с каждой стороны). Соответственно варианты длины основных секций: 1030 мм, 1330 мм и 1630 мм.  Варианты длины секций продления: 965 мм, 1265 мм и 1565 мм.
    Стеллажи  другой высоты (от 1500 до 2500 мм) и другой глубины (от 400 до 1000 мм) вы найдете в полном каталоге напольных стеллажей. Обращаем внимание, что в готовых наборах стеллажей (основных секциях и секциях продления) вы найдете три варианта номинальной длины. Если вам нужны более длинные стеллажи (1800 и 2100 мм), то вам необходимо собрать свой стеллаж – отдельно боковые секции (https://avtobardak.net/product/bokovaya-stenka-napolnogo-stellazha-soberi-svoy-stellazh) и отдельно ряды полок (https://avtobardak.net/product/ryad-polok-dlya-napolnogo-stellazha-soberi-svoy-stellazh).

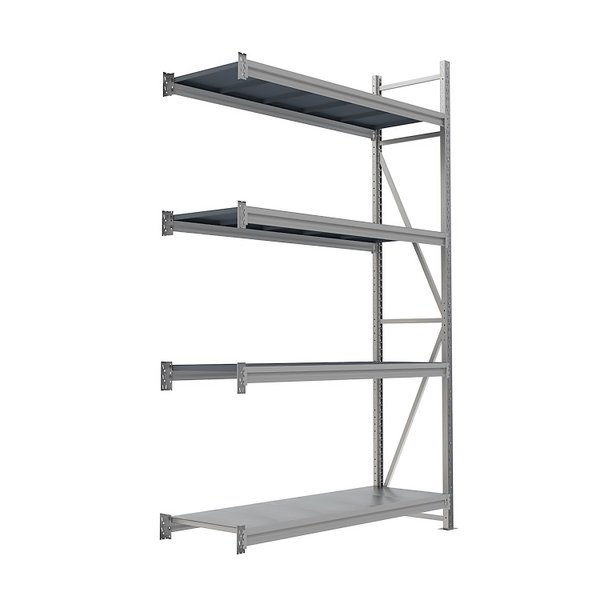

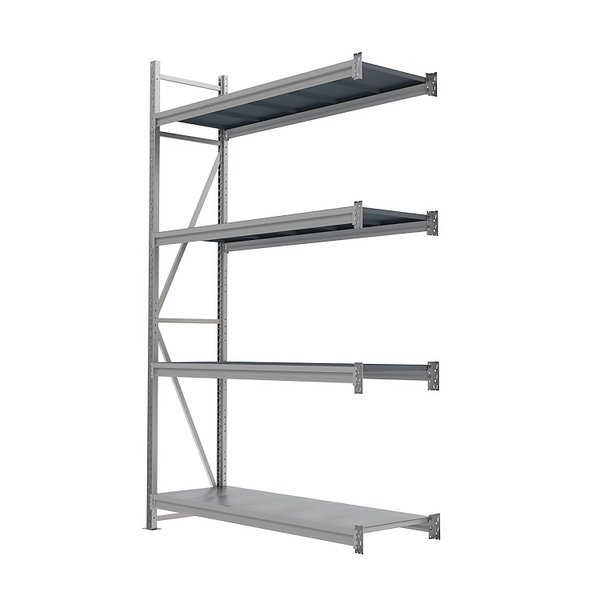

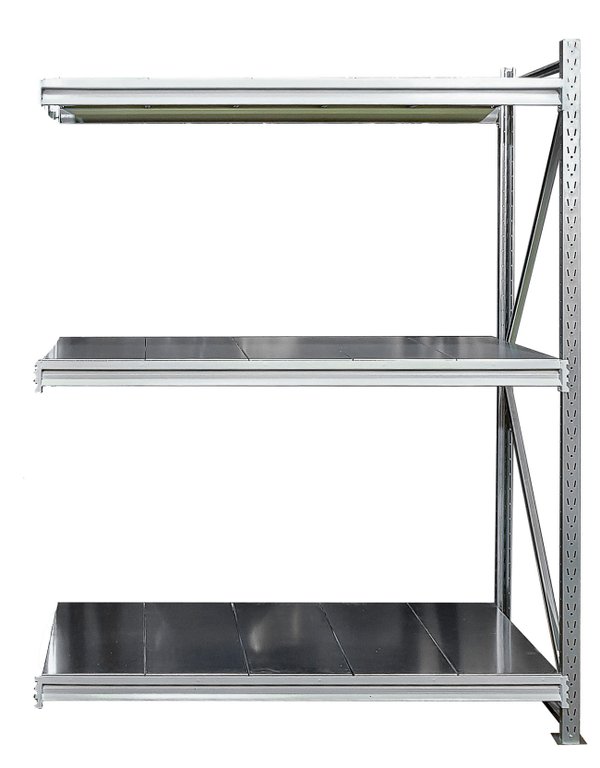

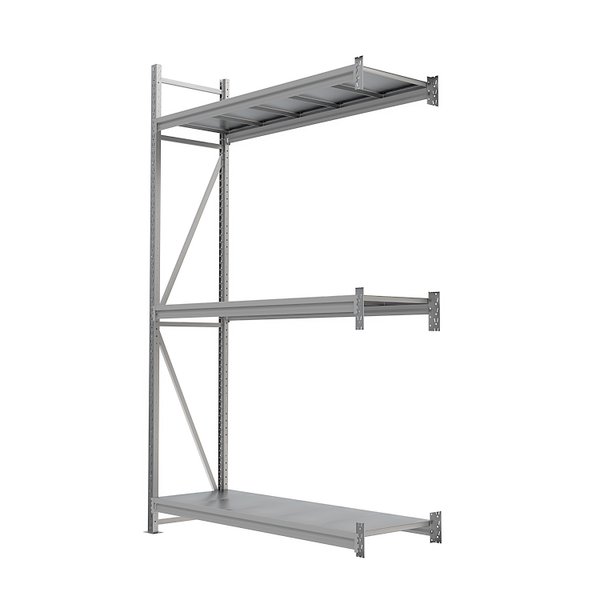

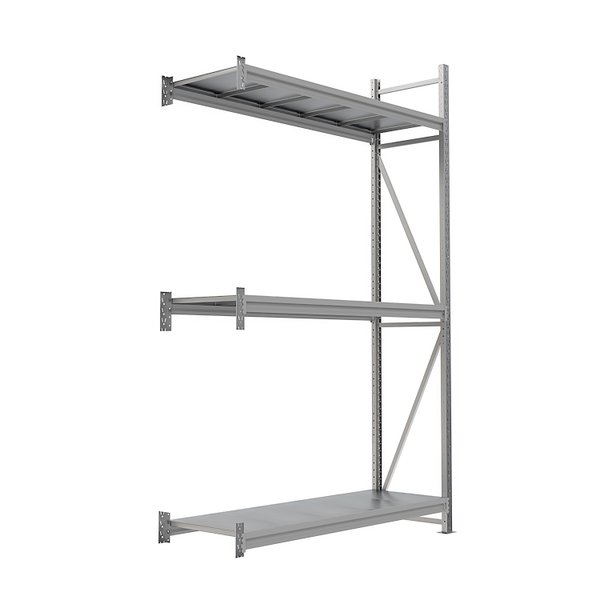

Стыковочная секция имеет одну боковую раму в отличие от основной секции, у которой боковые рамы с 2 сторон.

Обращаем внимание, что стыковочная секция не должна быть выше основной секции стеллажа.

Подробное описание усиленных стеллажей вы найдете во вкладке "ИНСТРУКЦИЯ", а так же в карточке товара с основной секцией усиленного напольного стеллажа стеллажа.

Стеллажи сборно разборные. Рама на болтовом соединении. Ряды полок (балки и полочные панели) съемные, на зацепах, их можно переставлять выше/ниже с шагом 50 мм по всей высоте вертикальных стоек стеллажа.

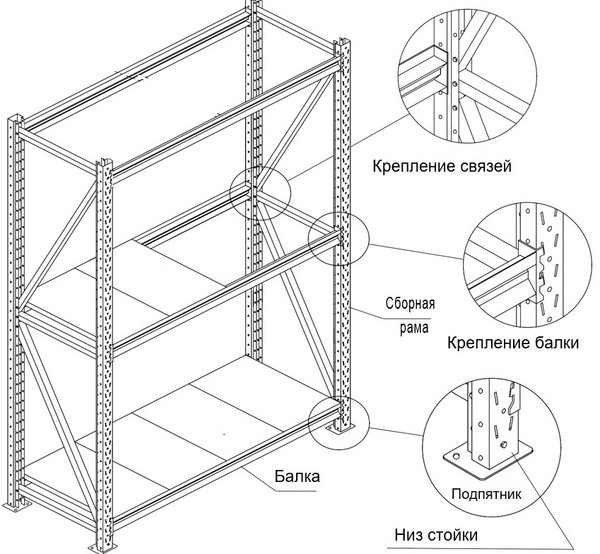

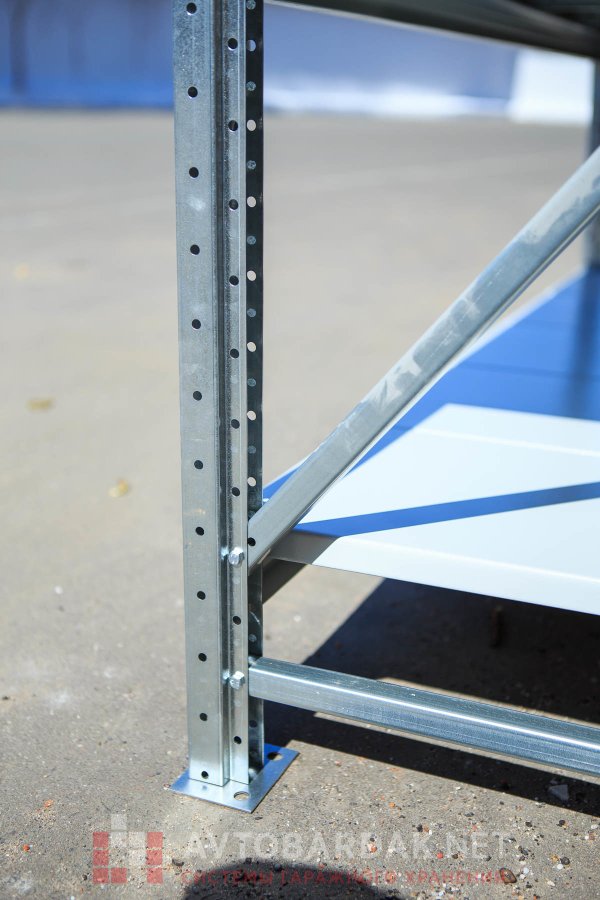

1. Сначала собираем Раму (боковую секцию стеллажа). Рама состоит из вертикальных стоек, горизонтальных и диагональных связей.

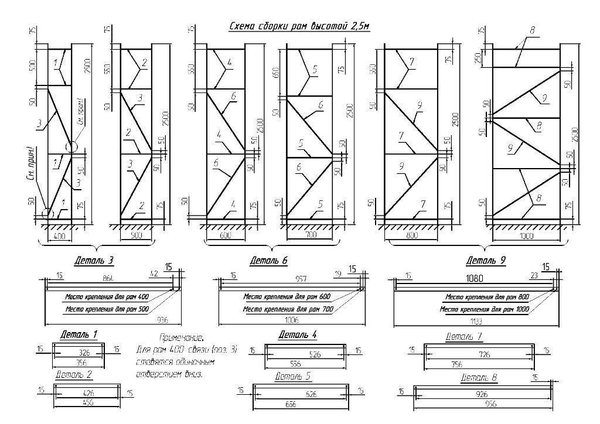

Схемы расположения элементов на раме:

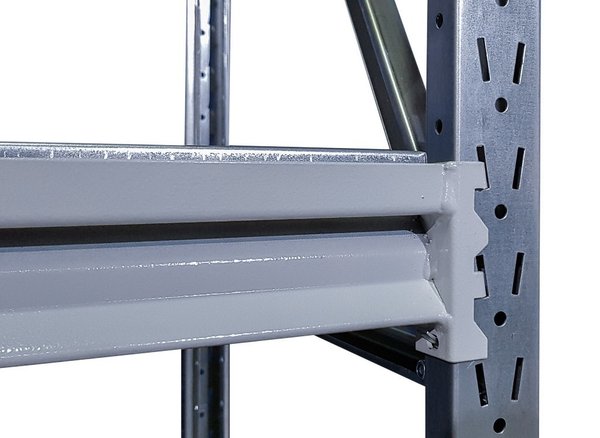

2. Соединяем 2 рамы стеллажа горизонтальными балками на зацепах.

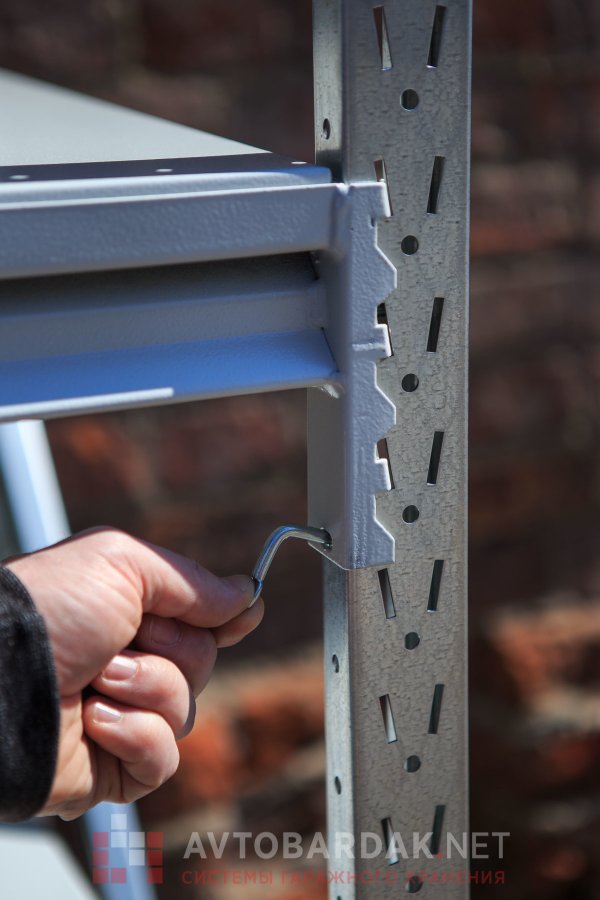

3. Фиксируем горизонтальную балку специальным уголком.

4. Установка полок. Каждый ряд стеллажа состоит из нескольких наборных полок по 300 мм. Полки съемные. Варианты длины основных секций: 1030 мм (3 полки в ряду), 1330 мм (4 полки в ряду) и 1630 мм (5 полок в ряду). Варианты длины секций продления: 965 мм (3 полки в ряду), 1265 мм (4 полки в ряду) и 1565 мм (5 полок в ряду). Подробнее про длину секции в описании товара.

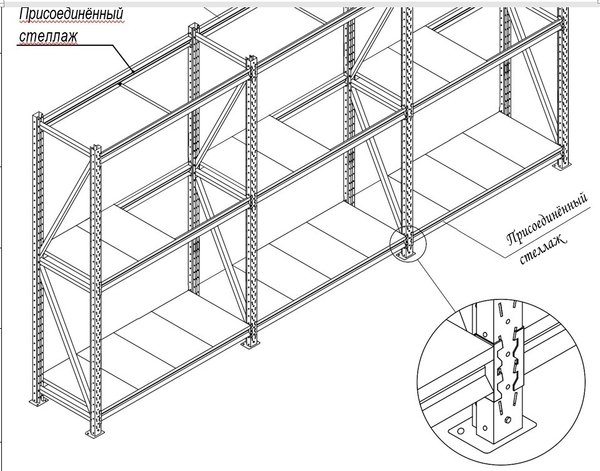

5. Продление стеллажа.  Возможно соединить между собой секции стеллажа одной глубины (при этом секции могут отличаться по длине, а по высоте секция для продления не должна быть выше основной секции стеллажа). Между двумя секциями 1 боковая рама (дополнительная секция стеллажа — отдельный товар в каталоге напольных стеллажей).
