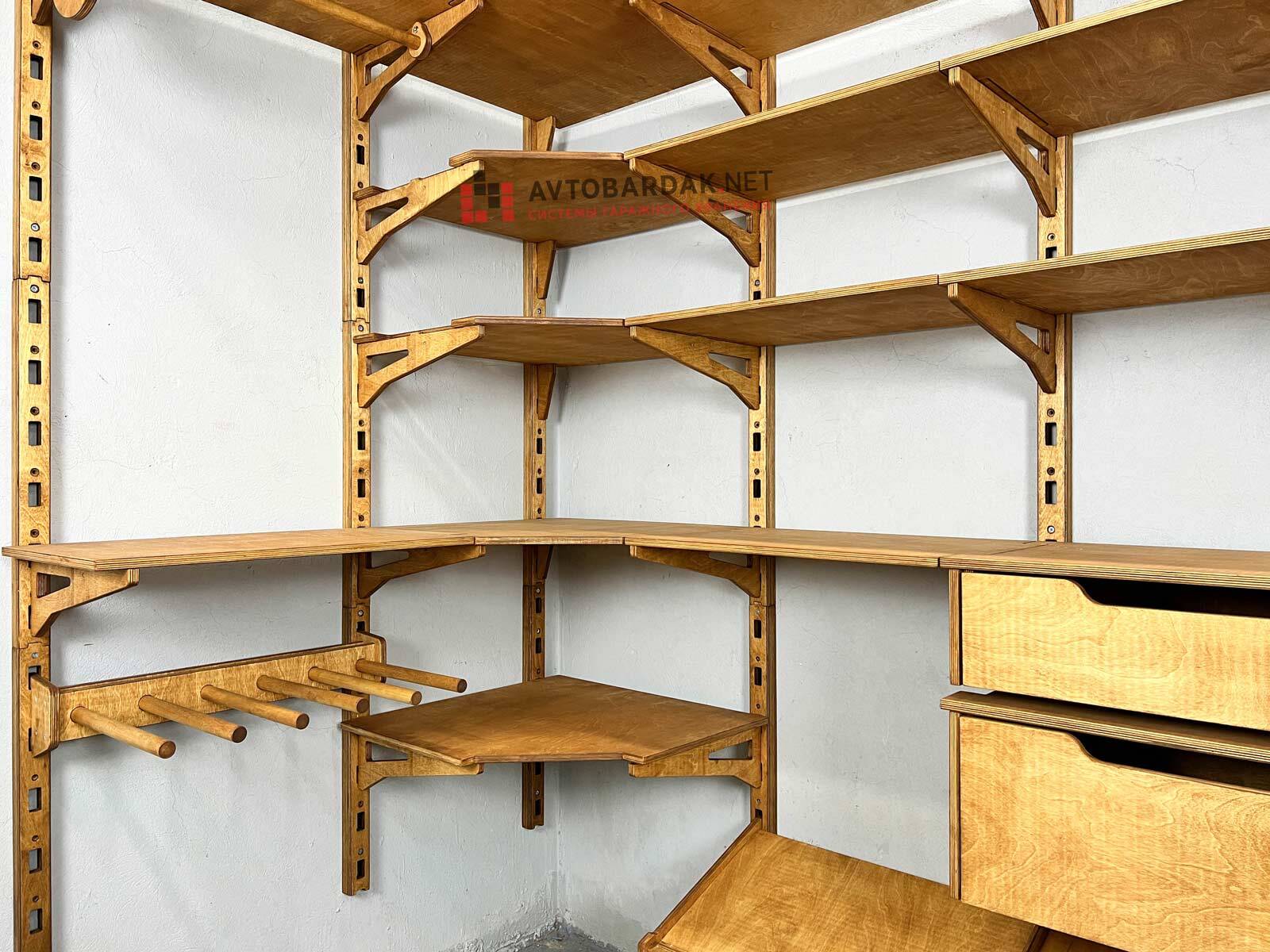

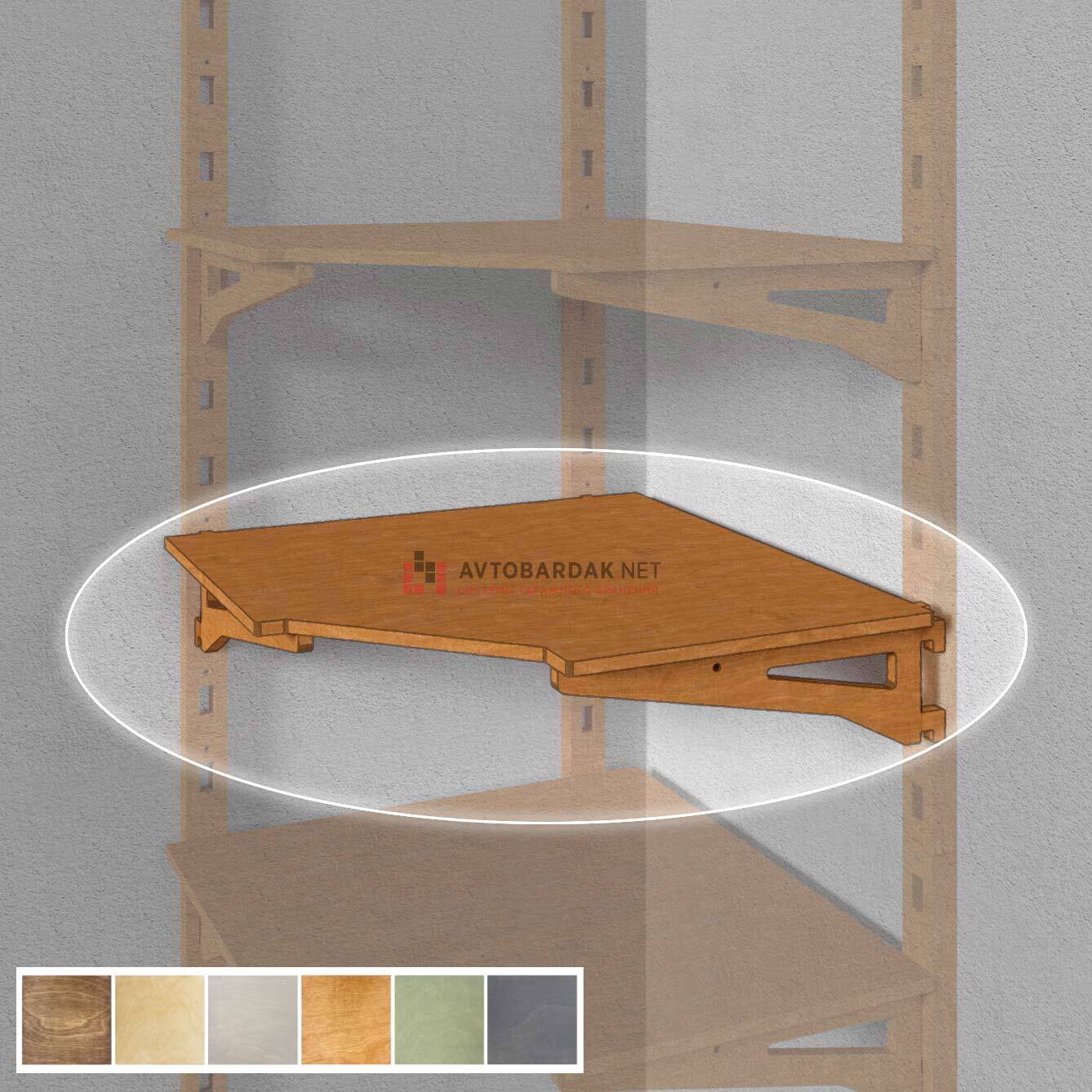

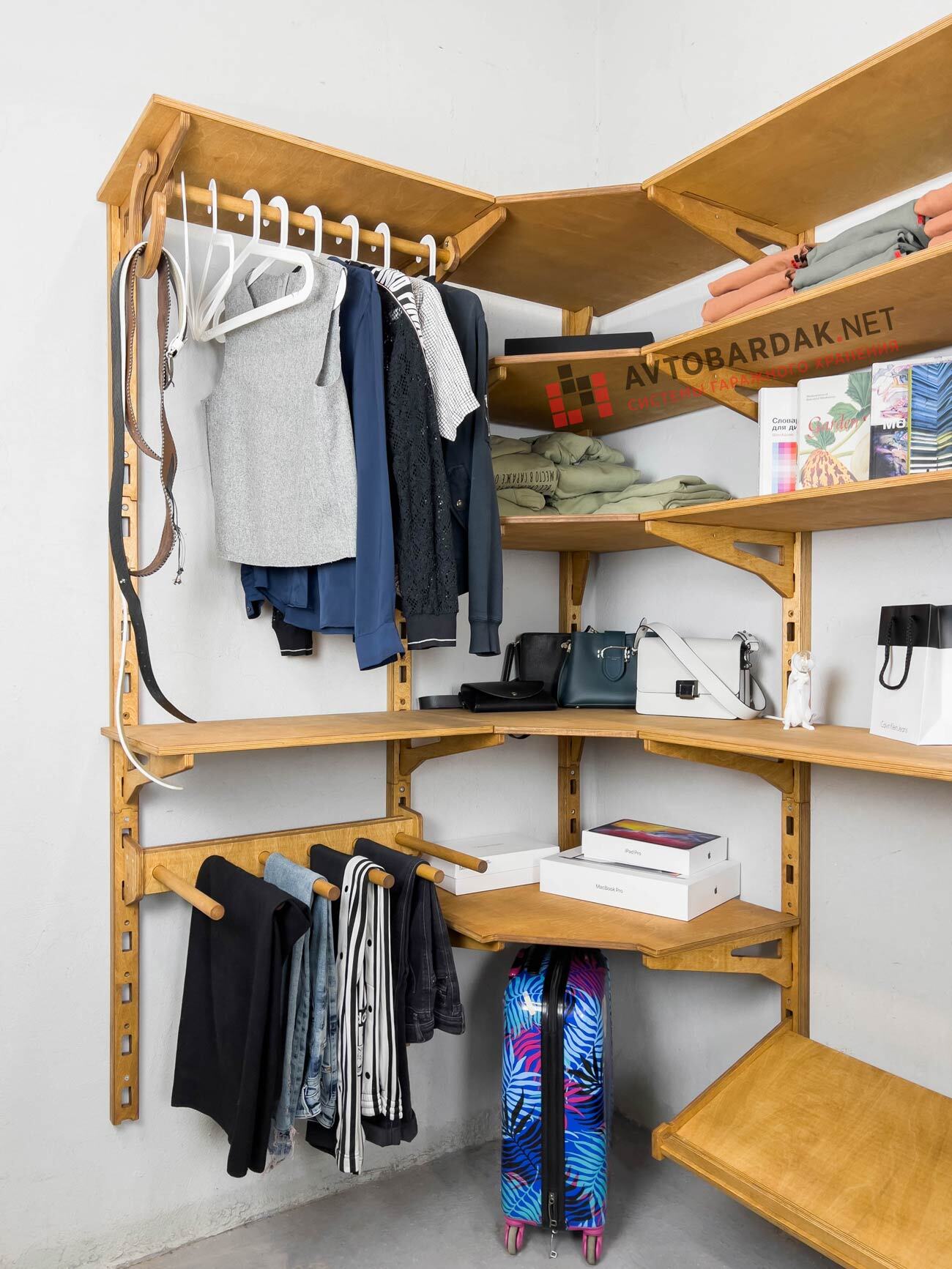

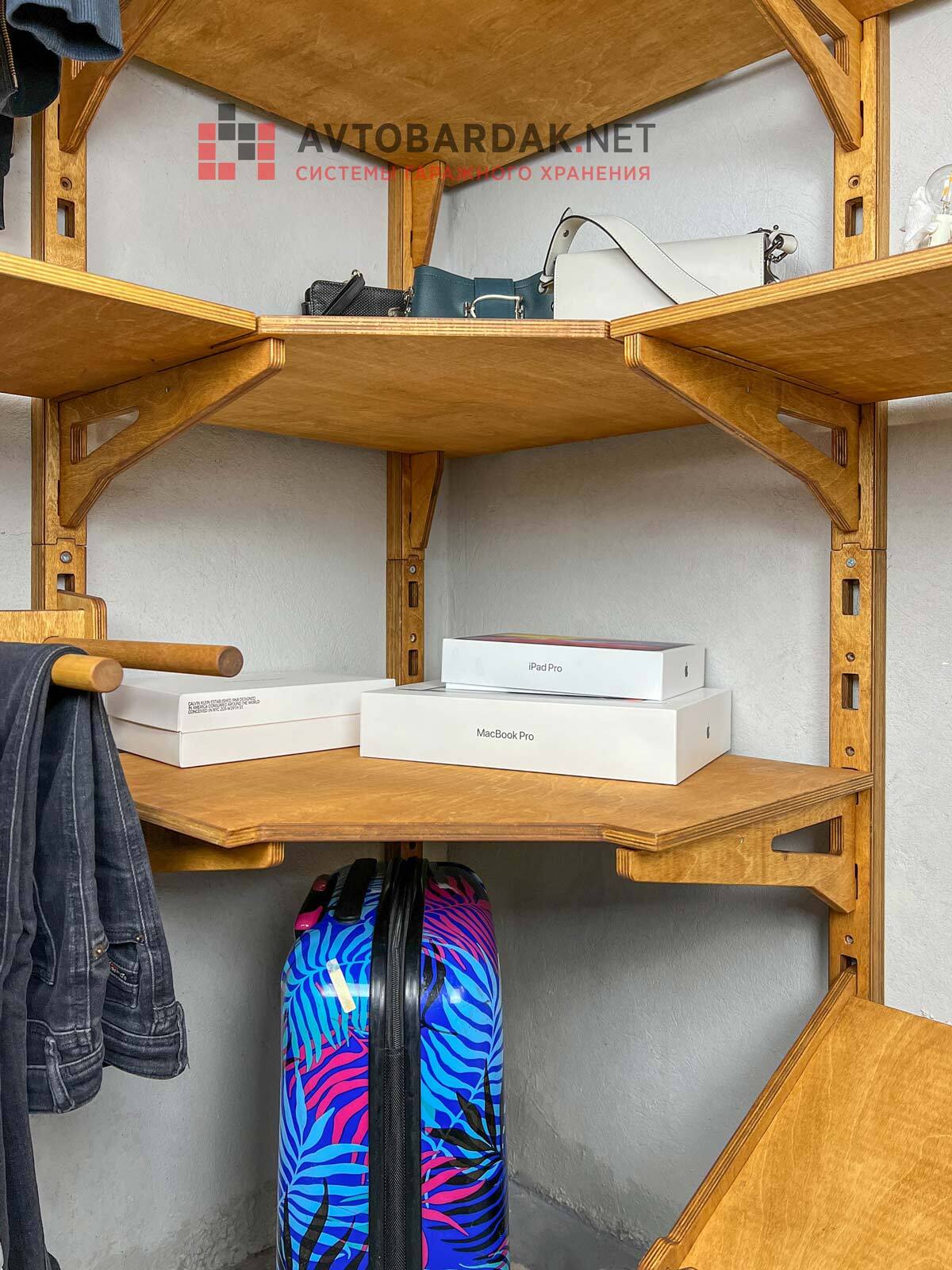

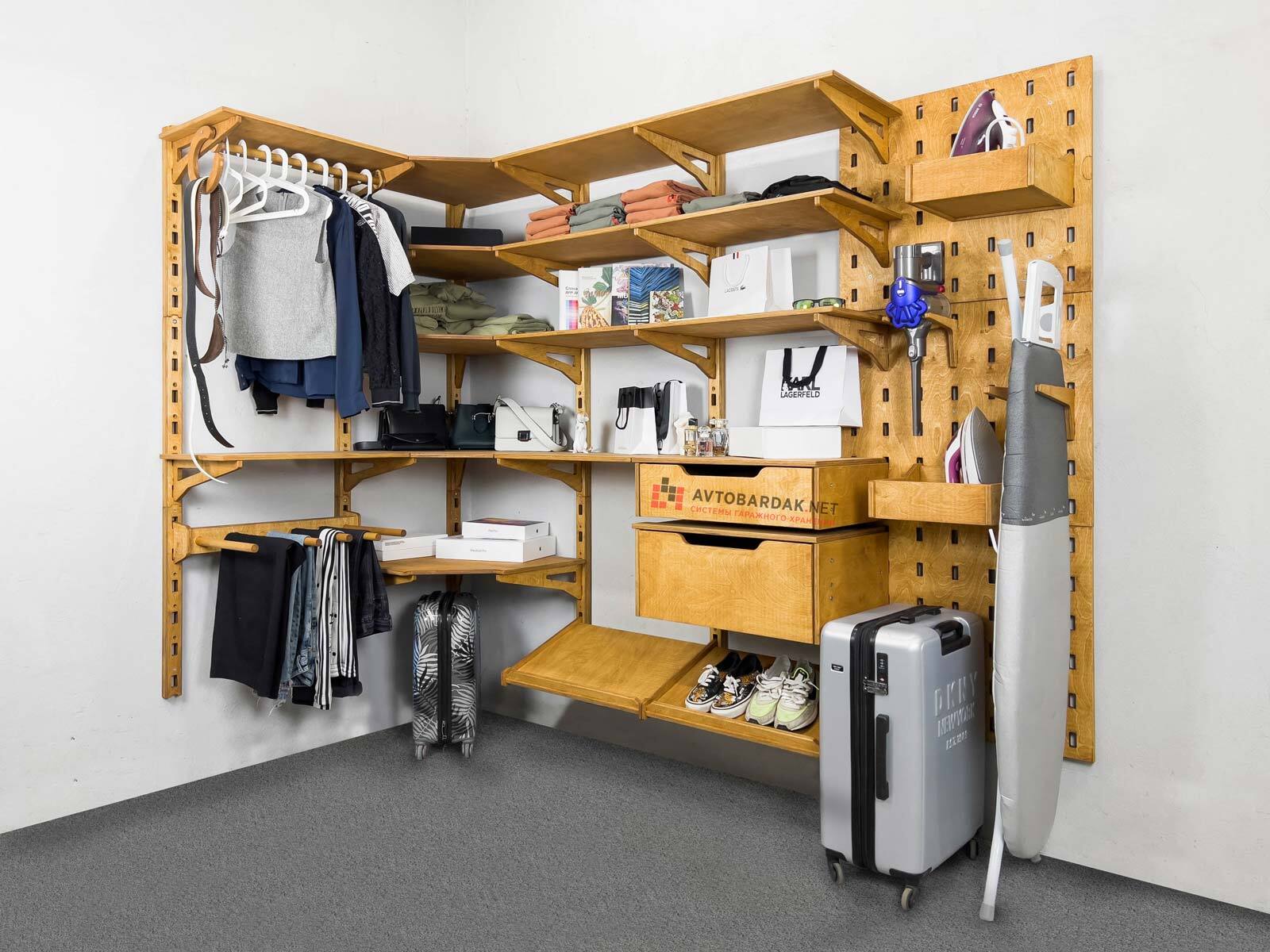

Угловая полка деревянного стеллажа WS

2 варианта угловых полок: глубиной 300 и 400 мм. Чтобы смонтировать угловую полку вам понадобятся кронштейны для полок соответствующей глубины (приобретаются отдельно). Кронштейны устанавливаются по краям полки. В углу полка лежит на специальном упоре (входит к комплект).

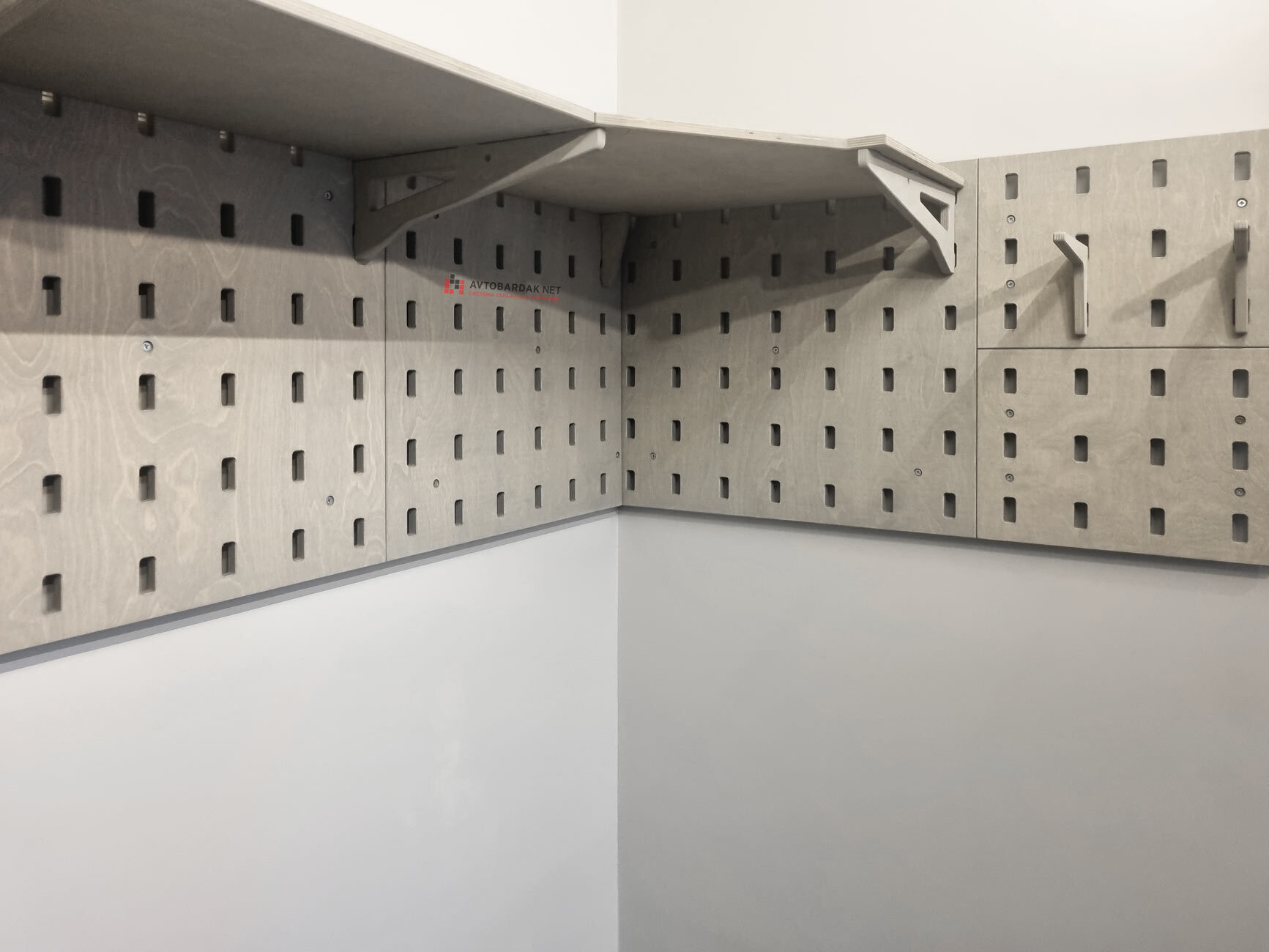

Схема следующая: на настенный каркас (вертикальные направляющие или пегборды) устанавливаются кронштейны и упор, на них устанавливается полка. Обратите снимание, что если стыковка полок, то на стыке используем один кронштейн. При стыковке полки с выдвижным ящиком, кронштейн не используется - край полки лежит на выдвижном ящике.

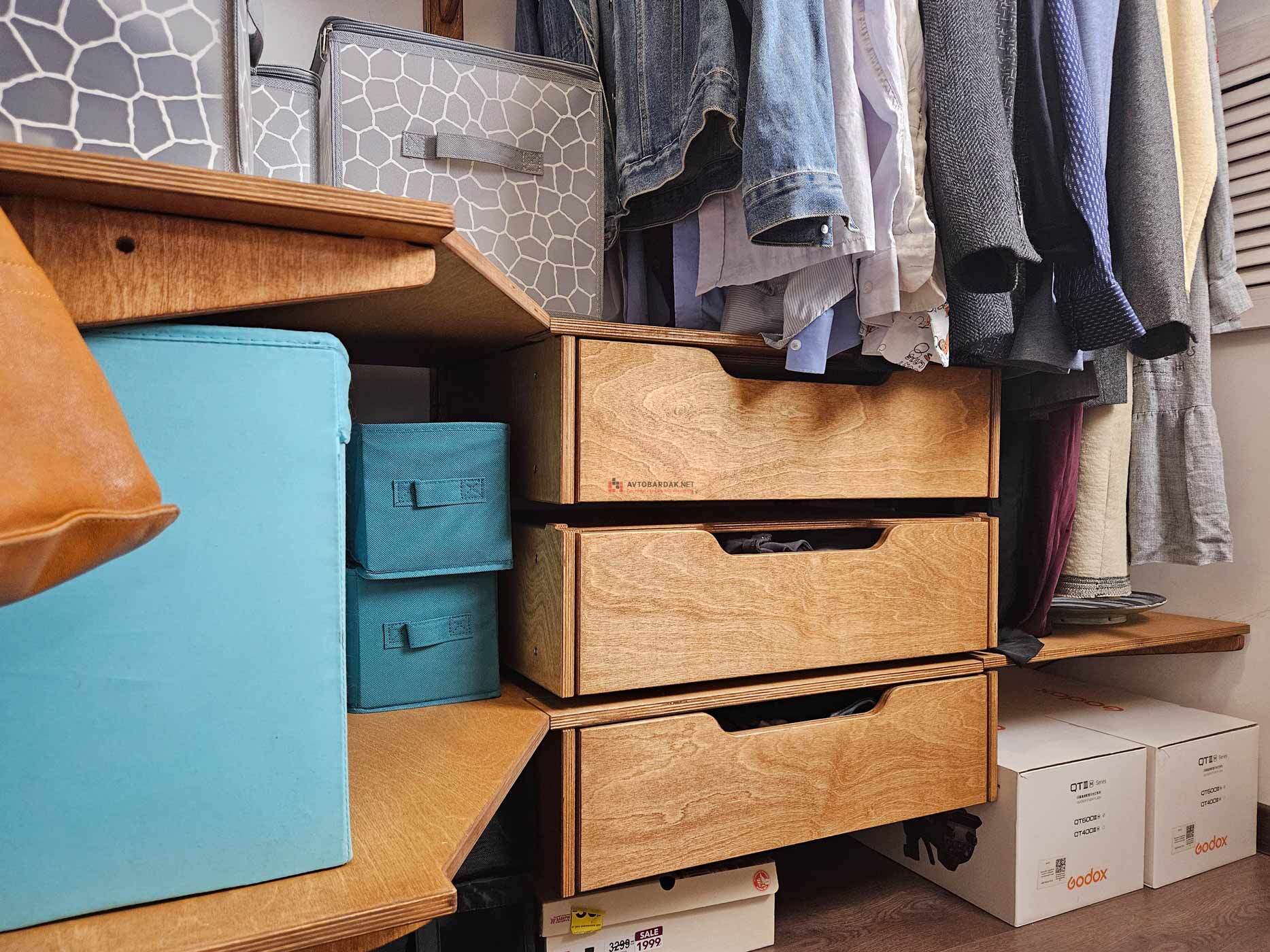

Стыковка с полками и выдвижными ящиками

Обратите внимание на соответствующее свойство в вариантах. Края угловой полки отличаются:

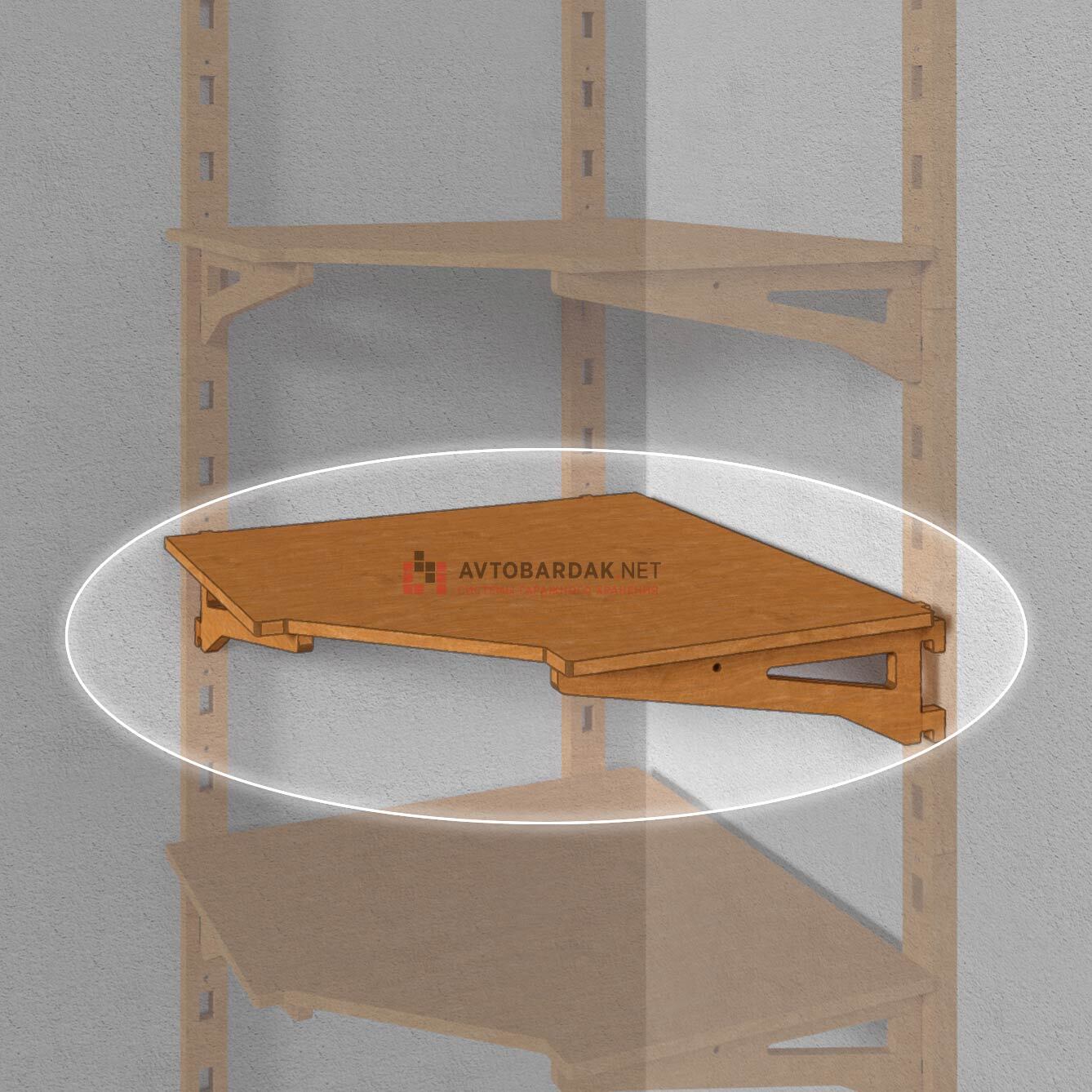

• Угловые полки без продления - ровные края справа и слева.

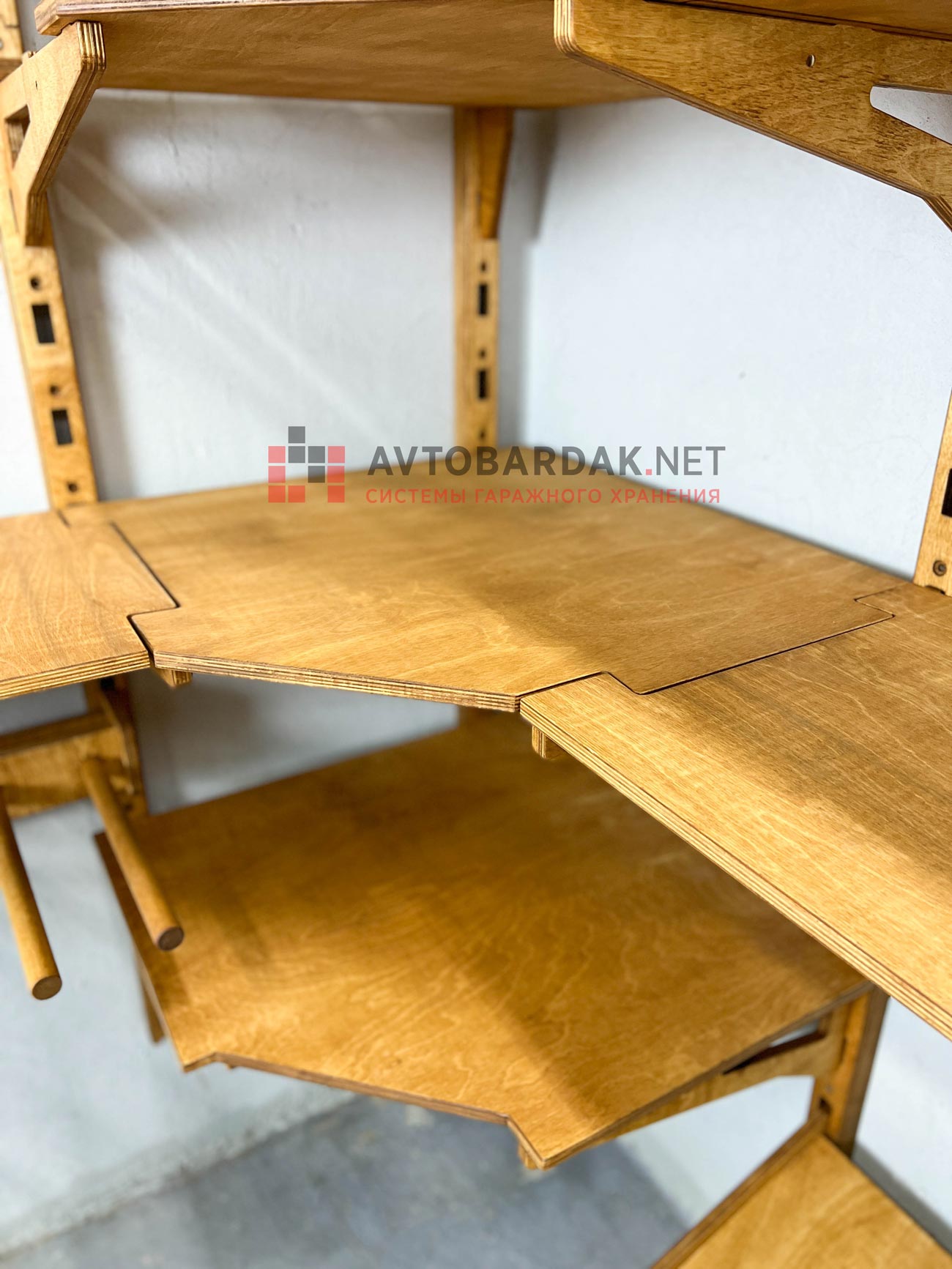

• Внутри ряда - справа и слева от угловой полки расположены стандартные полки - слева паз "Мама", справа паз "Папа". Такое расположение пазов применяется и на всех других полках (прямых).

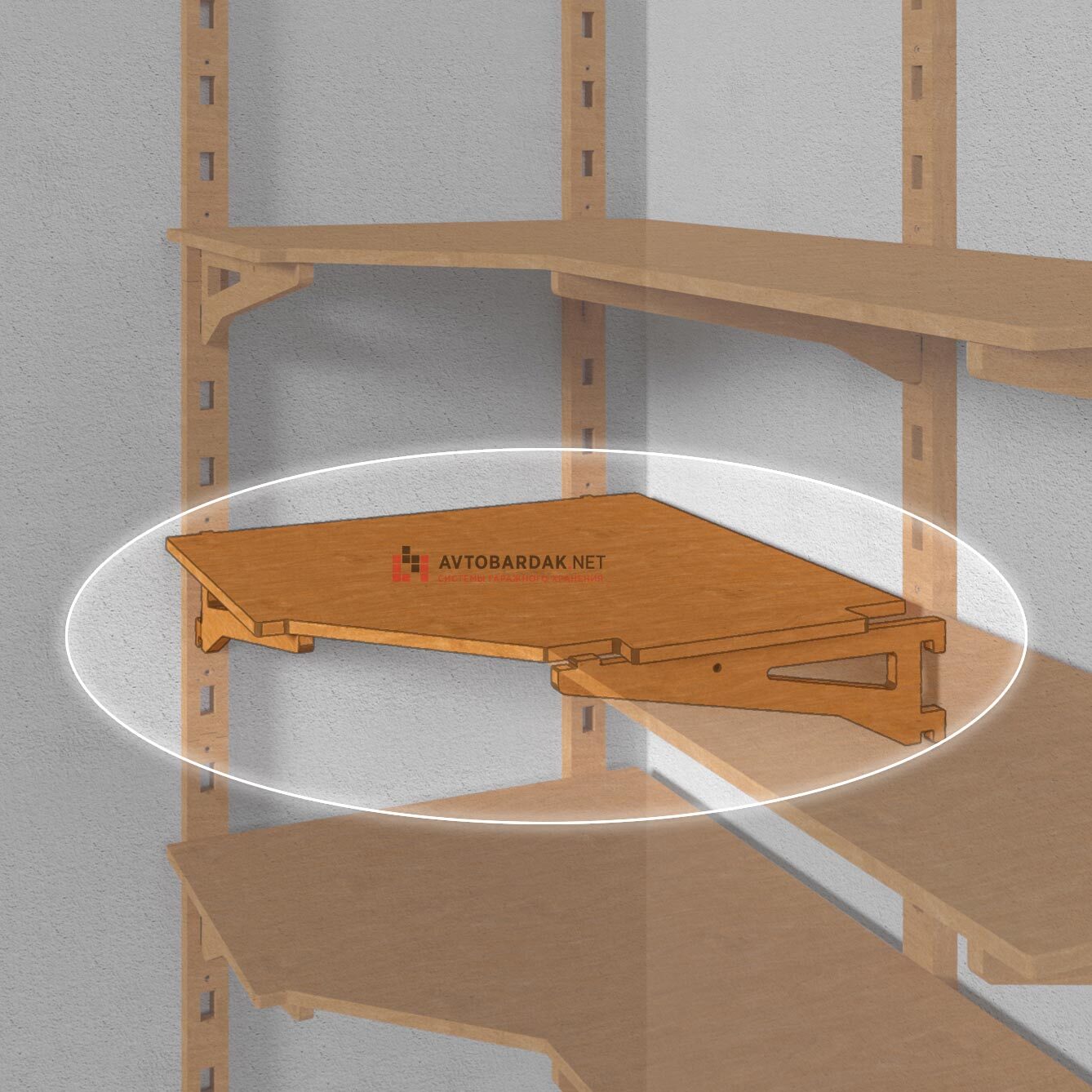

• Крайняя справа или слева в ряду - один край ровный, другой с соответствующим пазом.
• С выдвижными ящиками стыкуются угловые полки только глубиной 400 мм.

Разметка отверстий для крепления вертикальных направляющих: от угла до центра вертикальной направляющей слева - 103 мм; 643 мм от угла до центра вертикальной направляющей справа. Но эти размеры действительны только для прямых углов. Если угол не совсем прямой, но в пределах +-2 градусов, то размечать необходимо вручную, прикладывая к стене угловую полку.

Подробное описание всей системы и угловой полки в частности по ссылке.

Как повесить полку или смонтировать стеллаж на каркас?

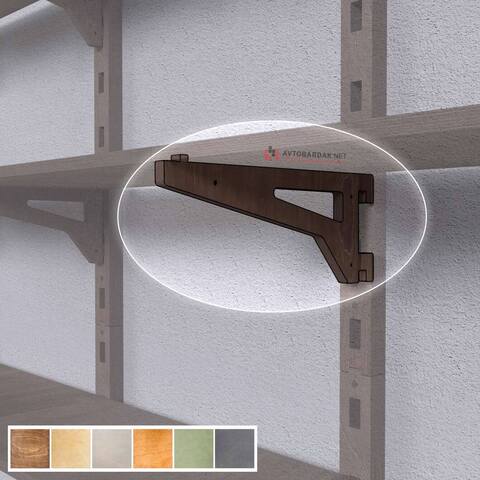

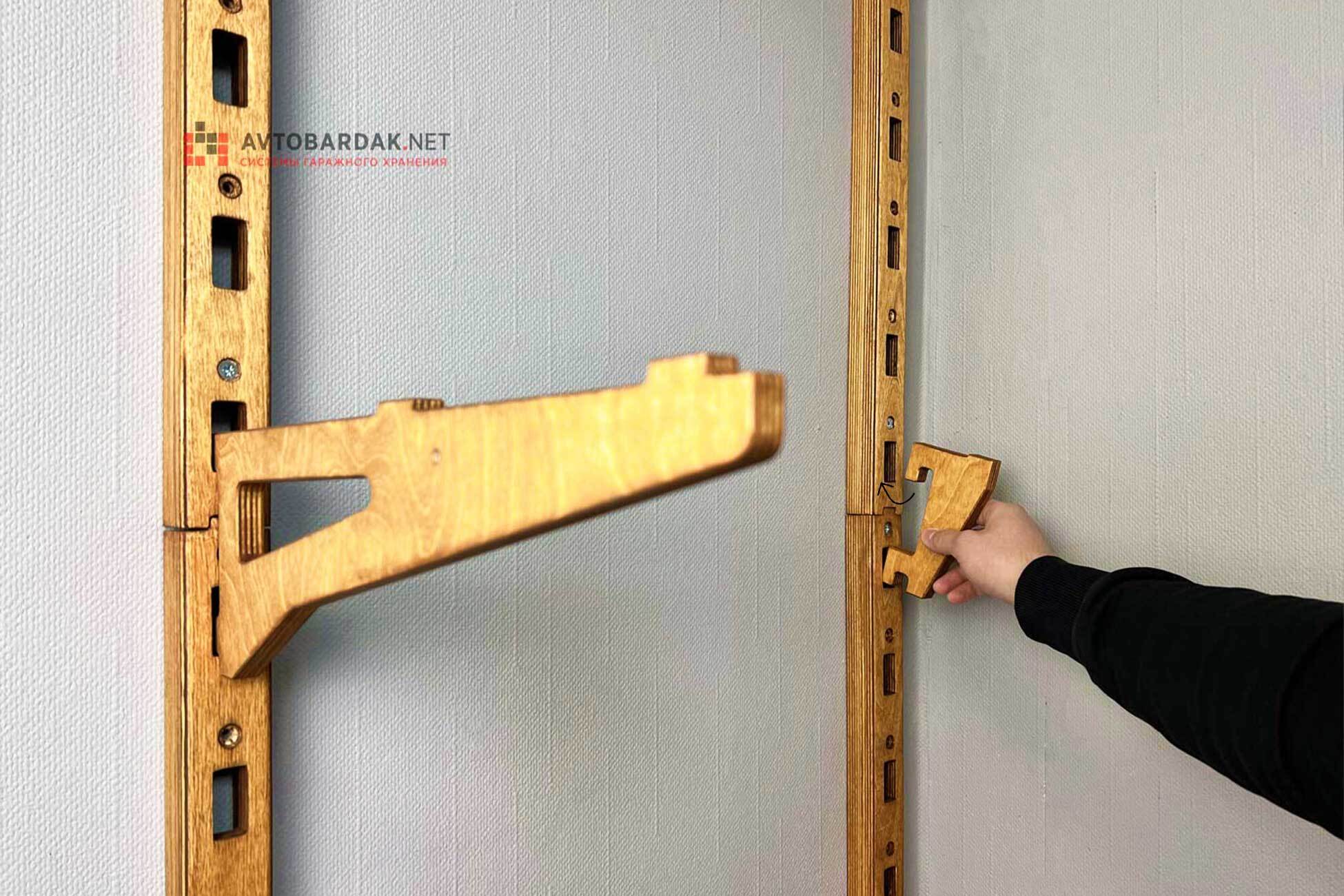

1. Кронштейн в пегборд или в направляющую

2. Устанавливаем простую полку

3. Или угловую полку: а) Устанавливаем упор

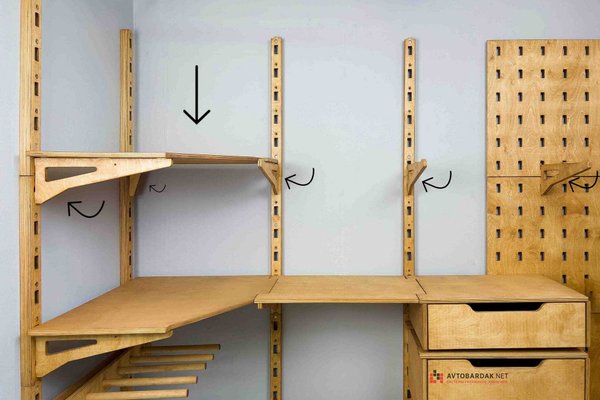

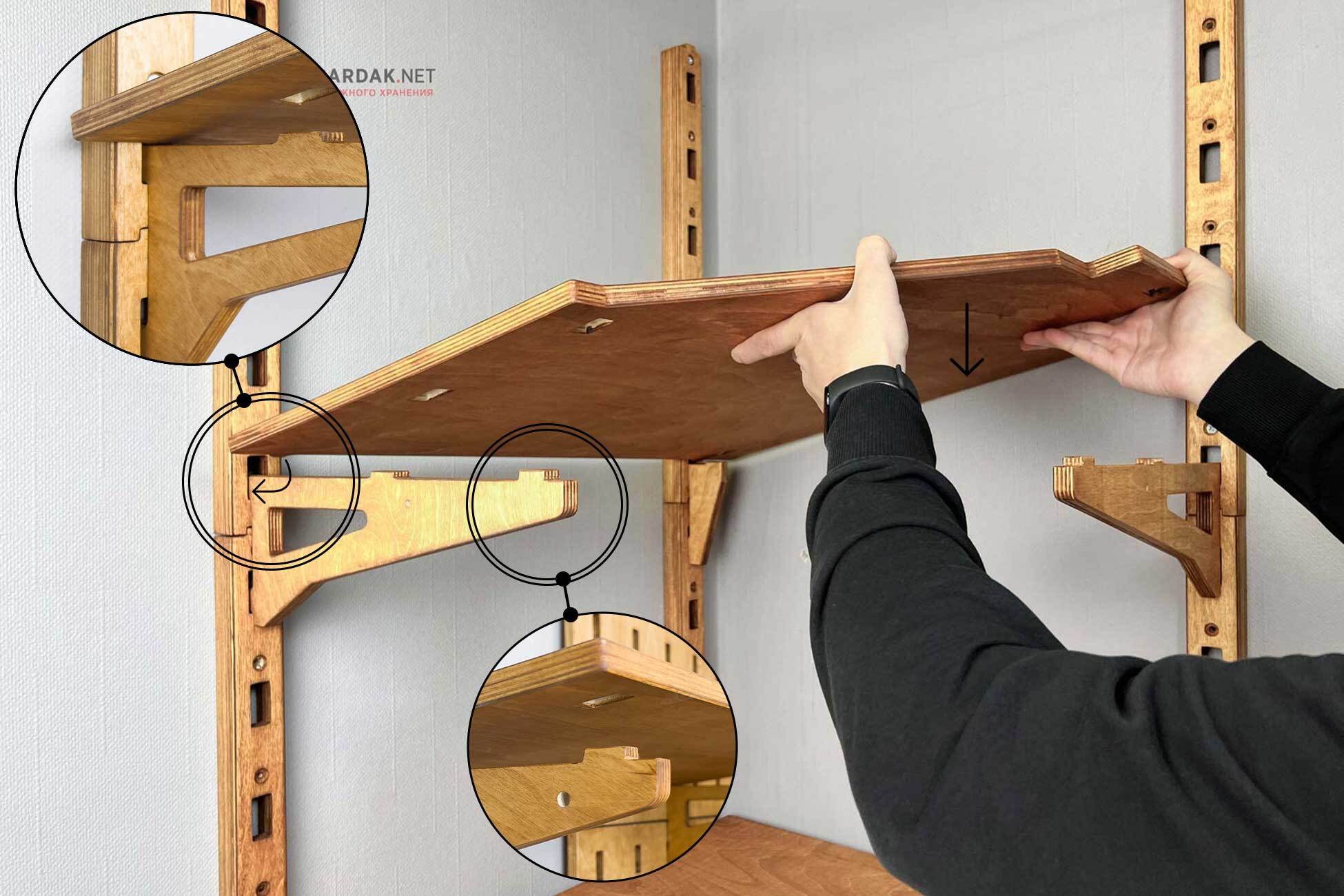

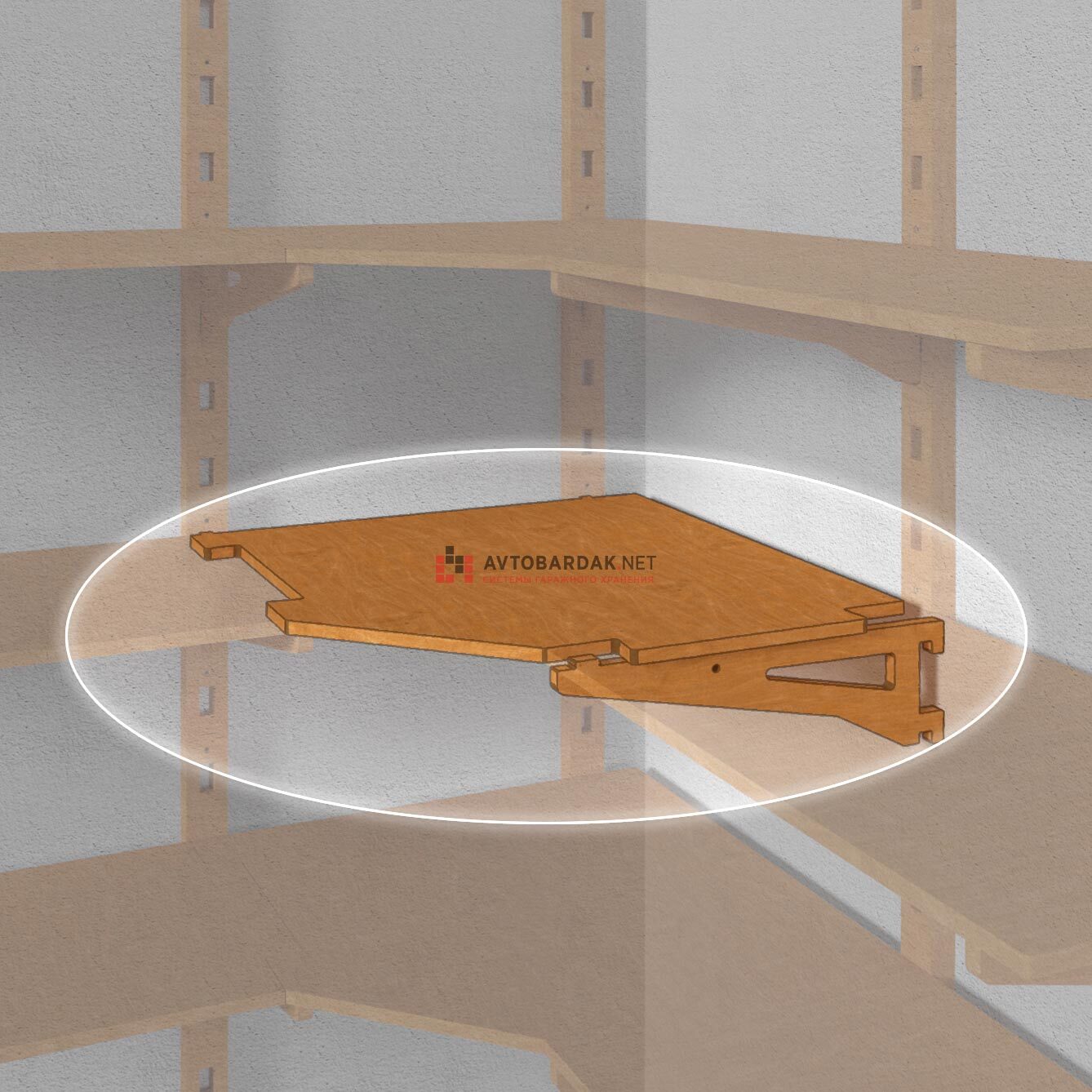

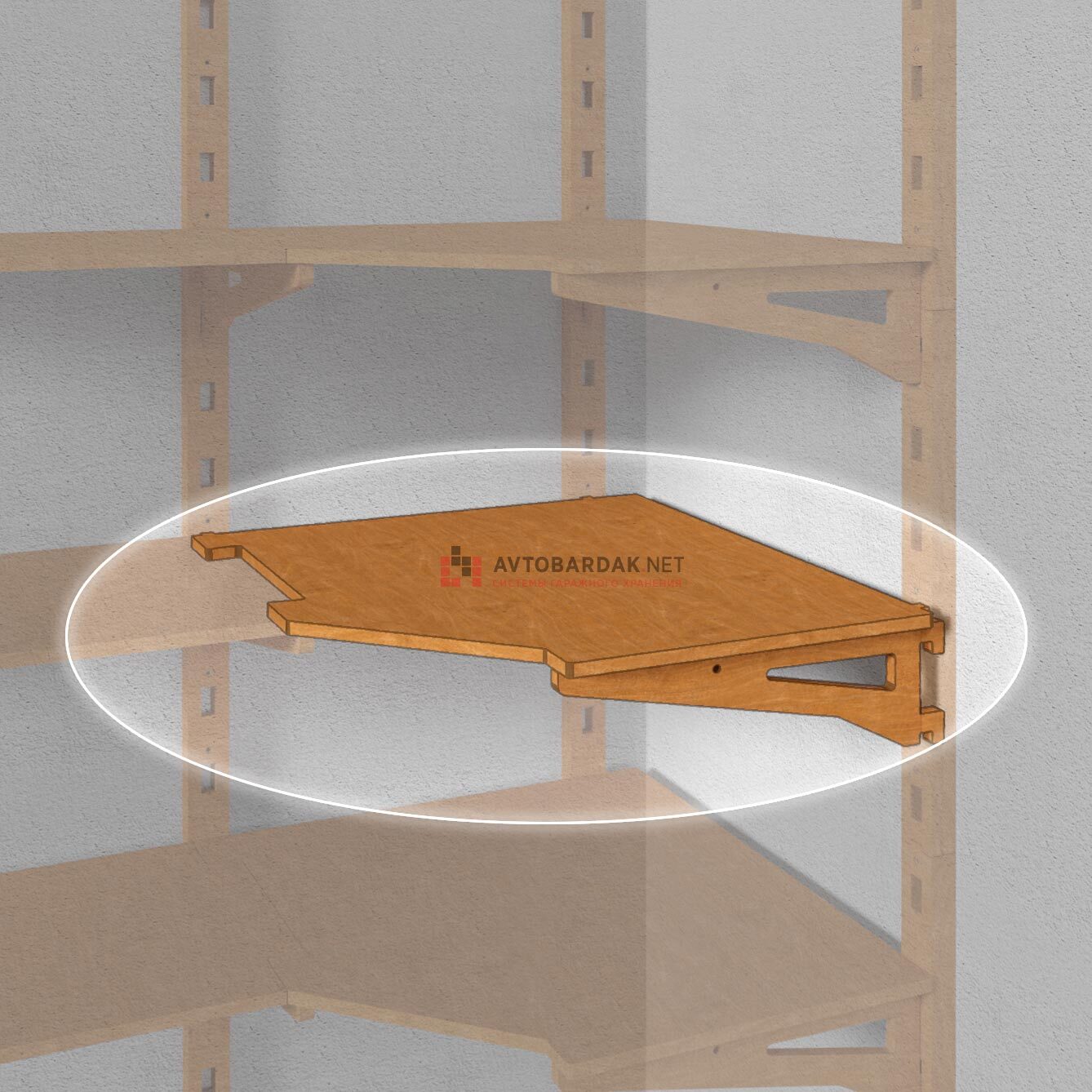

б) Устанавливаем угловую полку на кронштейны и упор

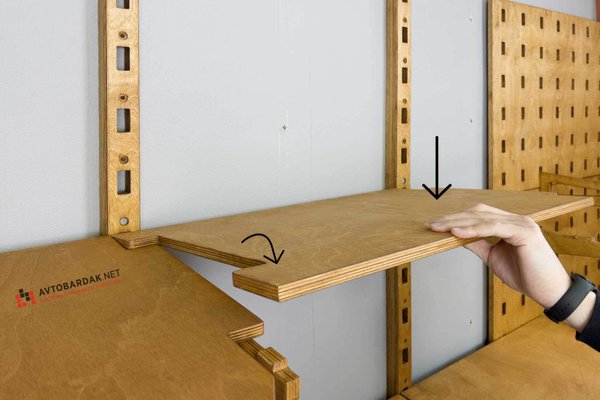

4. Собираем стеллаж (ряд полок): А)

Б)

В)

Г) Готово!

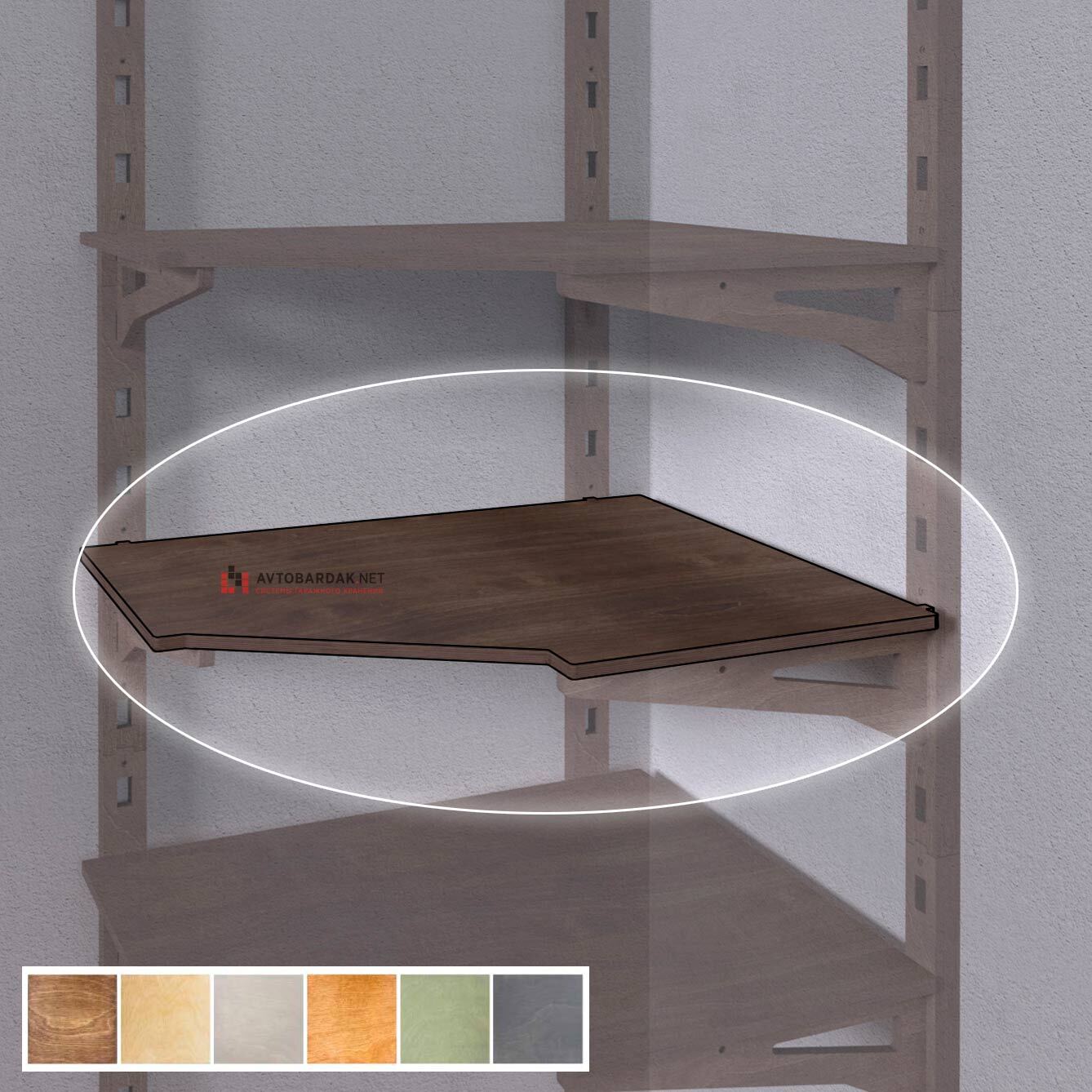

Цвета и материалы

Система изготавливается из влагостойкой березовой фанеры марки ФК (марка фанеры с экологичным клеевым составом, предназначенная для использования в жилых помещениях) с покрытием маслом Варатан (США, параллельный импорт из Турции). Несколько базовых цветов всегда в наличии (орех, золотой махагон), под заказ мы сможем покрасить систему в цвет из палитры.

Внимание! Угловые полки возможно смонтировать, если угол относительно прямой, отклонения от прямого угла не более +-2 градуса. Если отклонение больше, предлагаем вам задействовать обычные полки в углу.
